Модель ядерної енергетичної установки

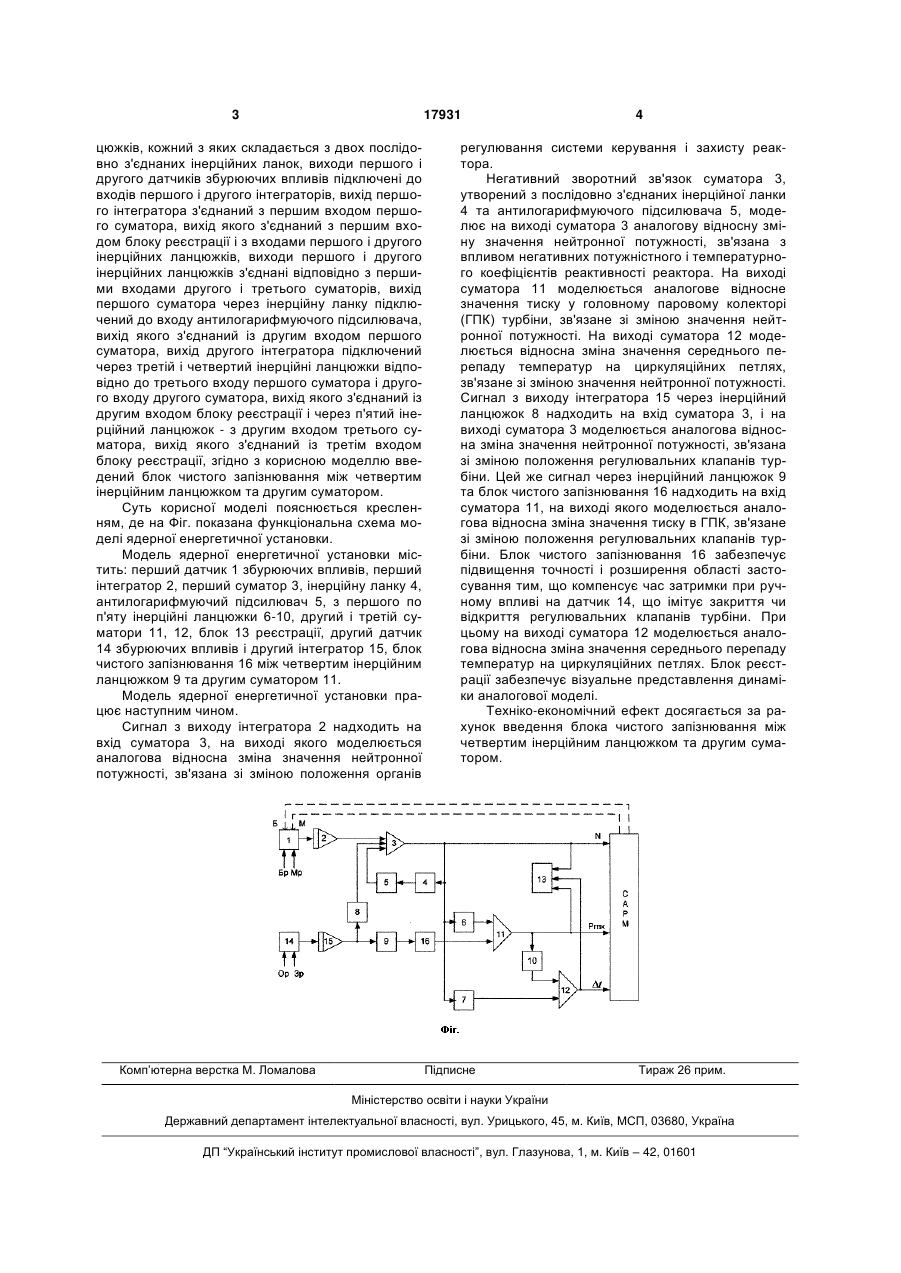

Модель ядерної енергетичної установки, що містить перший інтегратор, три суматори, антилогарифмуючий підсилювач, другий інтегратор, блок реєстрації, інерційну ланку, два датчики збурюючих впливів і п'ять інерційних ланцюжків, кожний з яких складається з двох послідовно з'єднаних інерційних ланок, виходи першого і другого датчиків збурюючих впливів підключені до входів першого і другого інтеграторів, вихід першого інтегратора з'єднаний з першим входом першого суматора, 3 17931 цюжків, кожний з яких складається з двох послідовно з'єднаних інерційних ланок, виходи першого і другого датчиків збурюючих впливів підключені до входів першого і другого інтеграторів, вихід першого інтегратора з'єднаний з першим входом першого суматора, вихід якого з'єднаний з першим входом блоку реєстрації і з входами першого і другого інерційних ланцюжків, виходи першого і другого інерційних ланцюжків з'єднані відповідно з першими входами другого і третього суматорів, вихід першого суматора через інерційну ланку підключений до входу антилогарифмуючого підсилювача, вихід якого з'єднаний із другим входом першого суматора, вихід другого інтегратора підключений через третій і четвертий інерційні ланцюжки відповідно до третього входу першого суматора і другого входу другого суматора, вихід якого з'єднаний із другим входом блоку реєстрації і через п'ятий інерційний ланцюжок - з другим входом третього суматора, вихід якого з'єднаний із третім входом блоку реєстрації, згідно з корисною моделлю введений блок чистого запізнювання між четвертим інерційним ланцюжком та другим суматором. Суть корисної моделі пояснюється кресленням, де на Фіг. показана функціональна схема моделі ядерної енергетичної установки. Модель ядерної енергетичної установки містить: перший датчик 1 збурюючих впливів, перший інтегратор 2, перший суматор 3, інерційну ланку 4, антилогарифмуючий підсилювач 5, з першого по п'яту інерційні ланцюжки 6-10, другий і третій суматори 11, 12, блок 13 реєстрації, другий датчик 14 збурюючих впливів і другий інтегратор 15, блок чистого запізнювання 16 між четвертим інерційним ланцюжком 9 та другим суматором 11. Модель ядерної енергетичної установки працює наступним чином. Сигнал з виходу інтегратора 2 надходить на вхід суматора 3, на виході якого моделюється аналогова відносна зміна значення нейтронної потужності, зв'язана зі зміною положення органів Комп’ютерна верстка М. Ломалова 4 регулювання системи керування і захисту реактора. Негативний зворотний зв'язок суматора 3, утворений з послідовно з'єднаних інерційної ланки 4 та антилогарифмуючого підсилювача 5, моделює на виході суматора 3 аналогову відносну зміну значення нейтронної потужності, зв'язана з впливом негативних потужністного і температурного коефіцієнтів реактивності реактора. На виході суматора 11 моделюється аналогове відносне значення тиску у головному паровому колекторі (ГПК) турбіни, зв'язане зі зміною значення нейтронної потужності. На виході суматора 12 моделюється відносна зміна значення середнього перепаду температур на циркуляційних петлях, зв'язане зі зміною значення нейтронної потужності. Сигнал з виходу інтегратора 15 через інерційний ланцюжок 8 надходить на вхід суматора 3, і на виході суматора 3 моделюється аналогова відносна зміна значення нейтронної потужності, зв'язана зі зміною положення регулювальних клапанів турбіни. Цей же сигнал через інерційний ланцюжок 9 та блок чистого запізнювання 16 надходить на вхід суматора 11, на виході якого моделюється аналогова відносна зміна значення тиску в ГПК, зв'язане зі зміною положення регулювальних клапанів турбіни. Блок чистого запізнювання 16 забезпечує підвищення точності і розширення області застосування тим, що компенсує час затримки при ручному впливі на датчик 14, що імітує закриття чи відкриття регулювальних клапанів турбіни. При цьому на виході суматора 12 моделюється аналогова відносна зміна значення середнього перепаду температур на циркуляційних петлях. Блок реєстрації забезпечує візуальне представлення динаміки аналогової моделі. Техніко-економічний ефект досягається за рахунок введення блока чистого запізнювання між четвертим інерційним ланцюжком та другим суматором. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
