Спосіб охолодження рідини в градирні енергетичної установки і градирня енергетичної установки для здійснення способу
Формула / Реферат
1. Спосіб охолодження рідини в градирні енергетичної установки, при якому тепло відводять у повітря навколишнього середовища, при цьому потік рідини розділяють на декілька потоків і кожний із них роздроблюють краплі в нижній частині шахти з допомогою розпилювального пристрою, спрямовують одержаний факел крапель рідини проти напрямку сил ваги, заповнюючи об'єм шахти градирні, рух рідини забезпечують за рахунок напору, який утворюється насосом і за рахунок сил ваги, а для руху в шахті потоку повітря використовують природну аерацію, який відрізняється тим, що отримують факел крапель рідини з розмірами часток завбільшки в середньому від 0,7 мм до 0,9 мм еквівалентного діаметра, причому кут відхилення осі факела крапель рідини від вертикалі установлюють завбільшки не більше 30 градусів і спрямовують роздроблену рідину до середини шахти при швидкості руху рідини в нижній частині шахти від 8 до 9 метрів за секунду.

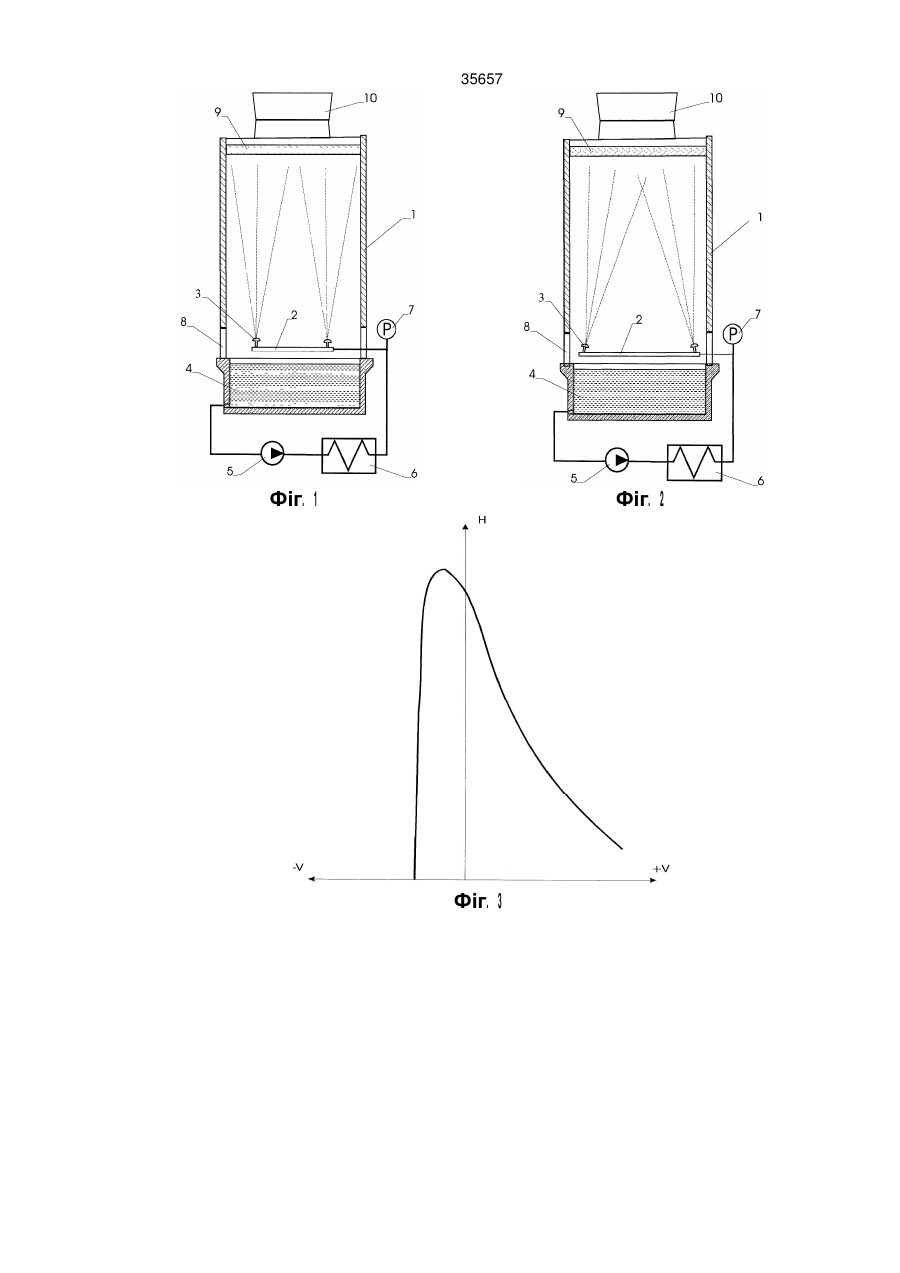

2. Градирня енергетичної установки для здійснення способу охолодження рідини, яка має шахту, у нижній частині якої установлено пристрій для роздроблення потоку рідини, причому напрямок виходу факела роздробленої рідини установлено під кутом уверх, яка має також басейн для збирання охолодженої води, насос та трубопроводи, яка відрізняється тим, що пристрій для роздроблення потоку рідини виконаний у вигляді відцентрово-струминних форсунок, а насос установлений з напором від 0,12 до 0,15 Мпа перед форсунками.
3. Градирня енергетичної установки за п. 2, яка відрізняється тим, що форсунки установлені по периферії шахти з нахилом осі факела форсунки до центра шахти завбільшки не більше 30 градусів.
Додаткова інформація
Назва патенту англійськоюMethod for cooling liquid in cooling tower of power unit and cooling tower of power unit for implementation of the method
Автори англійськоюDyment Izot Isaievych, Dyment Valerii Izotovych
Назва патенту російськоюСпособ охлаждения жидкости в градирне энергетической установки и градирня энергетической установки для осуществления способа
Автори російськоюДимент Изот Исаевич, Димент Валерий Изотович
МПК / Мітки
МПК: F28C 1/00
Мітки: градирня, спосіб, рідини, охолодження, способу, здійснення, енергетичної, установки, градирні
