Облегшений тампонажний цемент

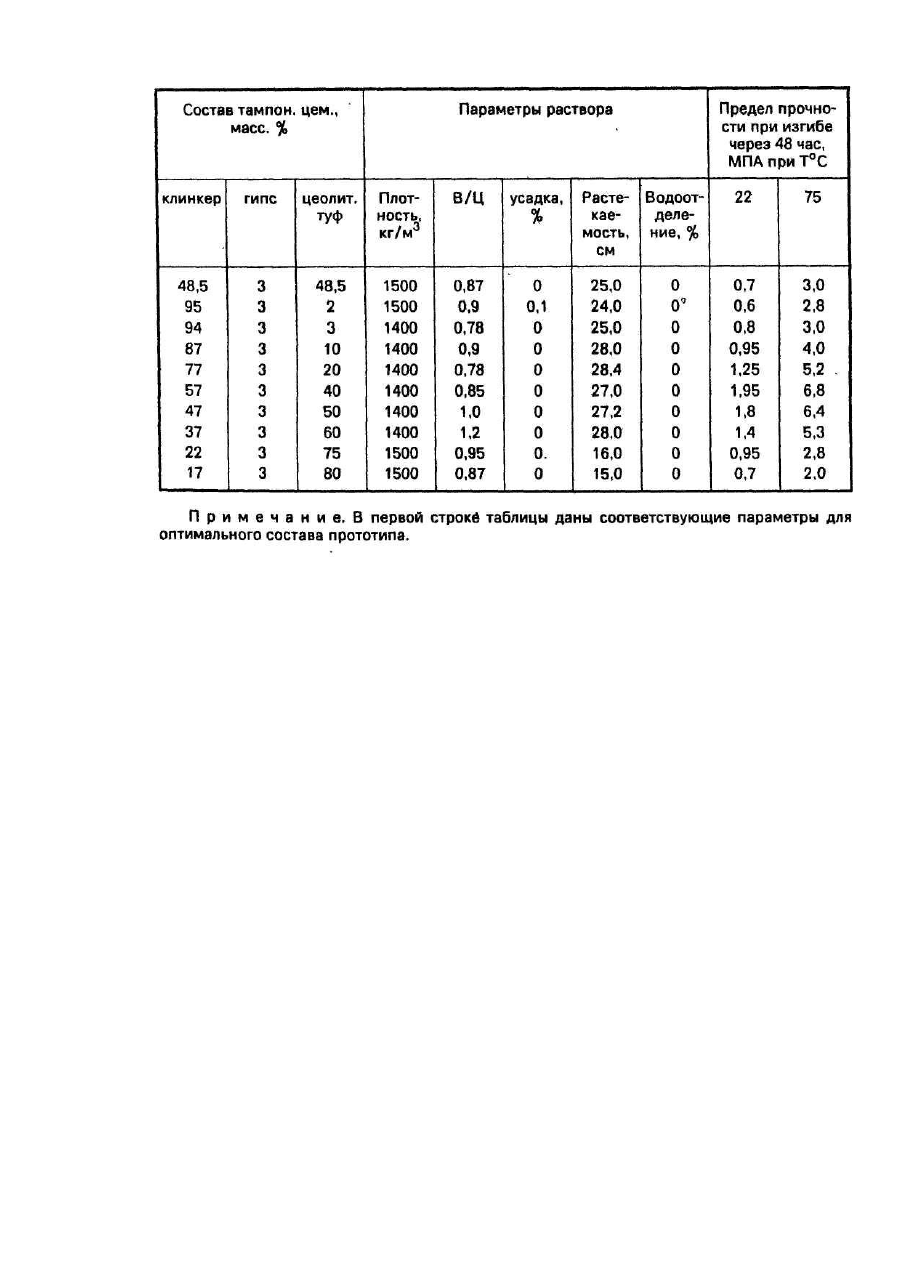

Изобретение относится к тампонажним вяжущим для крепления нефтяных и газовых скважин с низким и средним пластовым давлением при наличии зон поглощений и может быть использовано в нефтегазодобывающей промышленности. Наиболее близким решением к заявляемому изобретению является состав облегченного тампонажного цемента (заявка №93090858 от 10 июня 1993), содержащий цементный клинкер, гипс и цеолитизированный туф с содержанием влаги 2-5% при следующем соотношении компонентов, мас.%: Такой состав обладает относительно невысокими механическими свойствами, будучи превращен в цементный камень. Задачей предлагаемого изобретения является создание тампонажного цемента посредством изменения количественного и корректировки качественного составов, который позволил бы увеличить механическую прочность цементного камня при увеличении реологических свойств цементного раствора. Сущность изобретения заключается в том, что предлагаемый облегченный тампонажный цемент, включающий цементный клинкер, гипс и цеолитизированный туф содержит цеолитизированный туф с содержанием влаги 0,35-1,95% при следующем соотношениях ингредиентов: Цеолитизированный туф может содержать различное количество сорбированной влаги - до 5%. Поскольку цеолитизированный туф обладает высокоразвитой сверхмикропористой структурой (средний диаметр пор составляет 30-50 А), поры которой заполнены влагой, свойства такого материала, в частности гидравлические) в сильной степени будут зависеть от состояния молекул воды в микропорах туфа (степень электрической заряженности, степень ионизации, подвижность, усилие адсорбции и т.д.). Нами установлено, что увеличение кислотности поверхности микрочастиц цемента обеспечивает повышение активирующего действия туфа при твердении цементного теста. Как показывают результаты проведенных нами термогравиметрических исследований, такое увеличение имеет место при содержании влаги в составе цеолитизированного туфа в диапазоне 0,35-1,95 мас.%. Наличие активных кислотных центров с таким содержанием влаги обеспечивает выход алюминия из твердой фазы, что ускоряет процесс образования в системе эттрингита. За счет этого и имеет место повышение механической прочности цементного камня. Кроме того, повышаются реологические свойства цементного раствора. В сравнении с прототипом механическая прочность увеличивается более чем в 2 раза при увеличении растекаемости НА 10-15%. Изобретение может быть легко реализовано на цементных заводах без необходимости использовать новое оборудование. Пример конкретного выполнения. Тампонажный цемент приготовляют путем совместного помола 57% цементного клинкера, 3% гипса и 40% цеолитизированного туфа с содержанием влаги 0,35-1,95% в заводской стандартной мельнице до получения смеси порошков с удельной поверхностью 400 м 2/кг, причем остаток на сите 008 не должен превышать 10%. Аналогичным образом готовят цемент других составов (см. таблицу).
