Арболітова суміш для стінних матеріалів

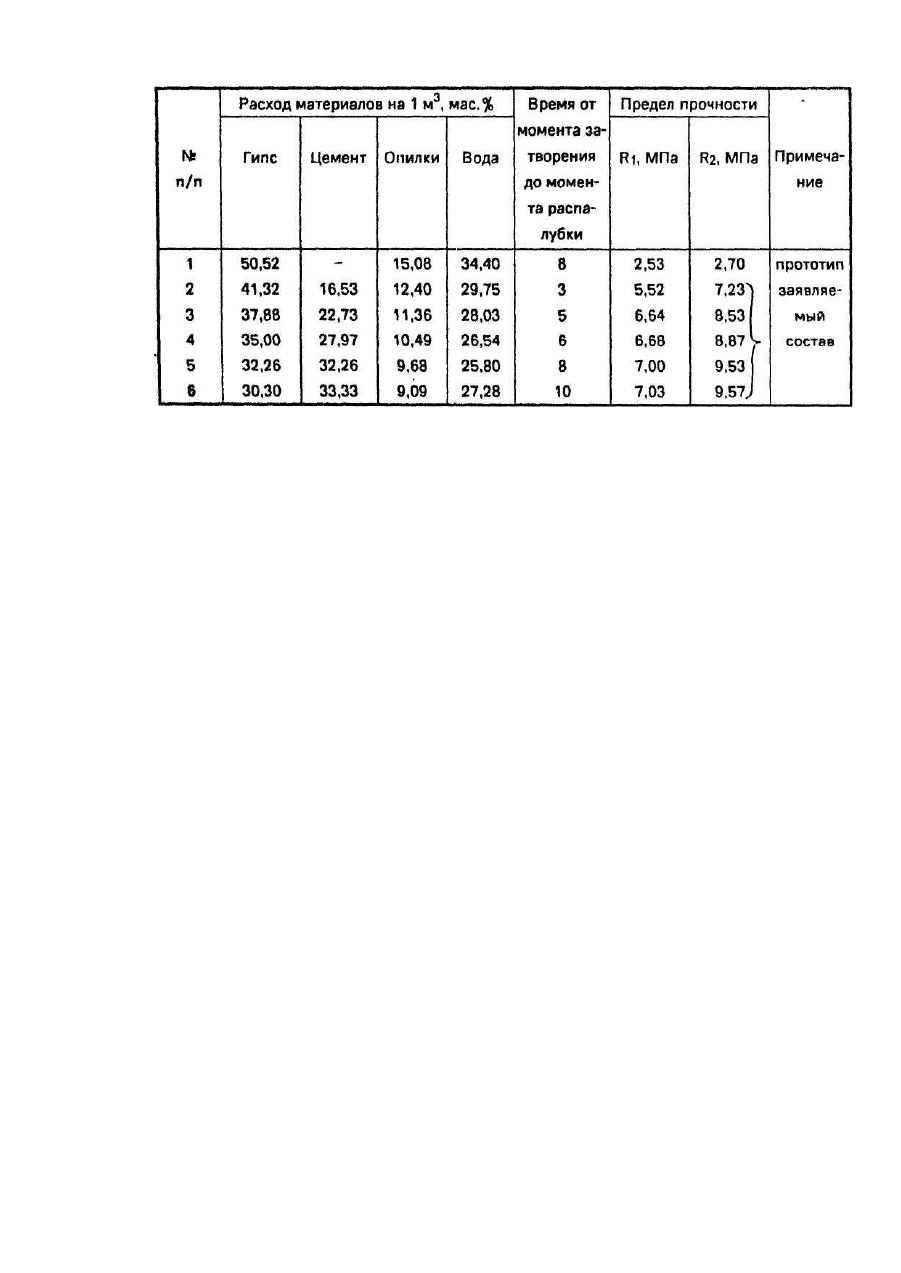

Изобретение относится к легкому бетону, в частности карболиту, к использованию в его состав композиции неорганических материалов в качестве вяжущего, и может быть использовано в строительстве при изготовлении стеновых камней, стеновых панелей. Анализ малоэтажного строительства домов усадебного типа показывает, что удовлетворенность потребности в стеновых материалах не достигает и 70 %. Вместе с тем, выявлены большие объемы древесных отходов, которые занимают территории пахотных земель. Установлено, что наиболее перспективным путем утилизации отходов деревообрабатывающей промышленности может стать производство арболитовых стеновых строительных материалов по экологически безопасной технологии на основе минеральных вяжущи х компонентов. Известна бетонная смесь для стеновых материалов, включающая цемент в качестве вяжущего, измельченный целлюлозный заполнитель, химические добавки и воду [1]. Недостатком известной смеси является недостаточная скорость твердения в ранних сроках твердения, что затрудняет распалубку при изготовлении стеновых материалов. Наиболее близкой, по технологической сущности и достигаемому результату к заявляемой, является бетонная смесь, включающая высокопрочный гипс в качестве вяжущего, измельченный древесный заполнитель и воду [2]. Она также имеет недостатки: 1) гипс является воздушным вяжущим, что исключает эксплуатацию изделий в условиях увлажнения; 2) невысокая прочность в позднем возрасте; 3) недостаточная скорость твердения. В основу изобретения поставлена задача усовершенствования арболитовой смеси для стеновых материалов, в которой за счет введения нового комплексного вяжущего и оптимизации состава обеспечивается повышение скорости твердения арболита, а также повышение его прочности и атмосферостойкости, что позволяет достигнуть высокой производительности производства и снизить существующую стоимость арболита. Поставленная задача решается тем, что арболитовая смесь для стеновых материалов, включающая измельченный древесный заполнитель, вяжущее и воду, согласно изобретению в качестве вяжущего содержит смесь гипса и цемента, при следующем соотношении компонентов, мае. %: Композиция полуводного гипса с цементом позволила повысить скорость твердения цемента в раннем возрасте, увеличить прочность как в раннем, так и в позднем сроках созревания, эксплуатировать изделия во влажных условиях. А в целом композиционное вяжущее позволяет проявить бетонной смеси более высокие свойства, повысить прочность и экономичность. Для изготовления образцов использовали древесные опилки фракции 0,14-5 мм, портландцемент марки 300 ГОСТ 22236-85, гипс марки Г-6 ГОСТ 125-85 и воду ГОСТ 24902-81. Из арболитовой смеси, полученной обычным перемешиванием изготавливались образцы-оболочки, размером 40x40x160 мм, которые обычным образом формовались. Твердение происходило при естественных условия х. Экспериментальные составы и результаты их испытаний приведены в таблице. Из таблицы следует, что арболитовая смесь для стеновых материалов обладает более высокой прочностью, чем ее прототип. Это достигается комплексным минеральным вяжущим. Изготовление заявляемого объекта в народном хозяйстве государства позволит; - обеспечить утилизацию отходов деревообрабатывающей промышленности; - возможность выполнения распалубки в более ранние сроки; - увеличить оборачиваемость форм и при небольших производственных площадях возможно создание высокопроизводительных предприятий с поточным изготовлением конструкций; - снизить стоимость данного материала; - улучшить экологическую обстановку. Предлагаемое изобретение может на основе высокой экономичности производства принести народному хозяйству Украины значительный экономический эффект.
