Імпульсний водомет
Номер патенту: 17971
Опубліковано: 16.10.2006
Автори: Новосад Олександр Прокопійович, Аксентьєв Сергій Терентійович, Вертегел Володимир Олександрович
Формула / Реферат
Імпульсний водомет, що містить запірний орган, розміщений у донній частині, виконаний у вигляді циліндричної камери із штуцером для підводу води й поршня з торцевим ущільненням, в якому виконані перепускні канали з установленими в них зворотними клапанами, який відрізняється тим, що замість поршня з клапанами в нього введена гнучка тонкостінна відсічна мембрана з декількома радіальними отворами і прикріпленим у центрі мембрани твердотілим диском, яка приєднана до камери за допомогою фланця з осьовим отвором для подачі води в камеру.
Текст

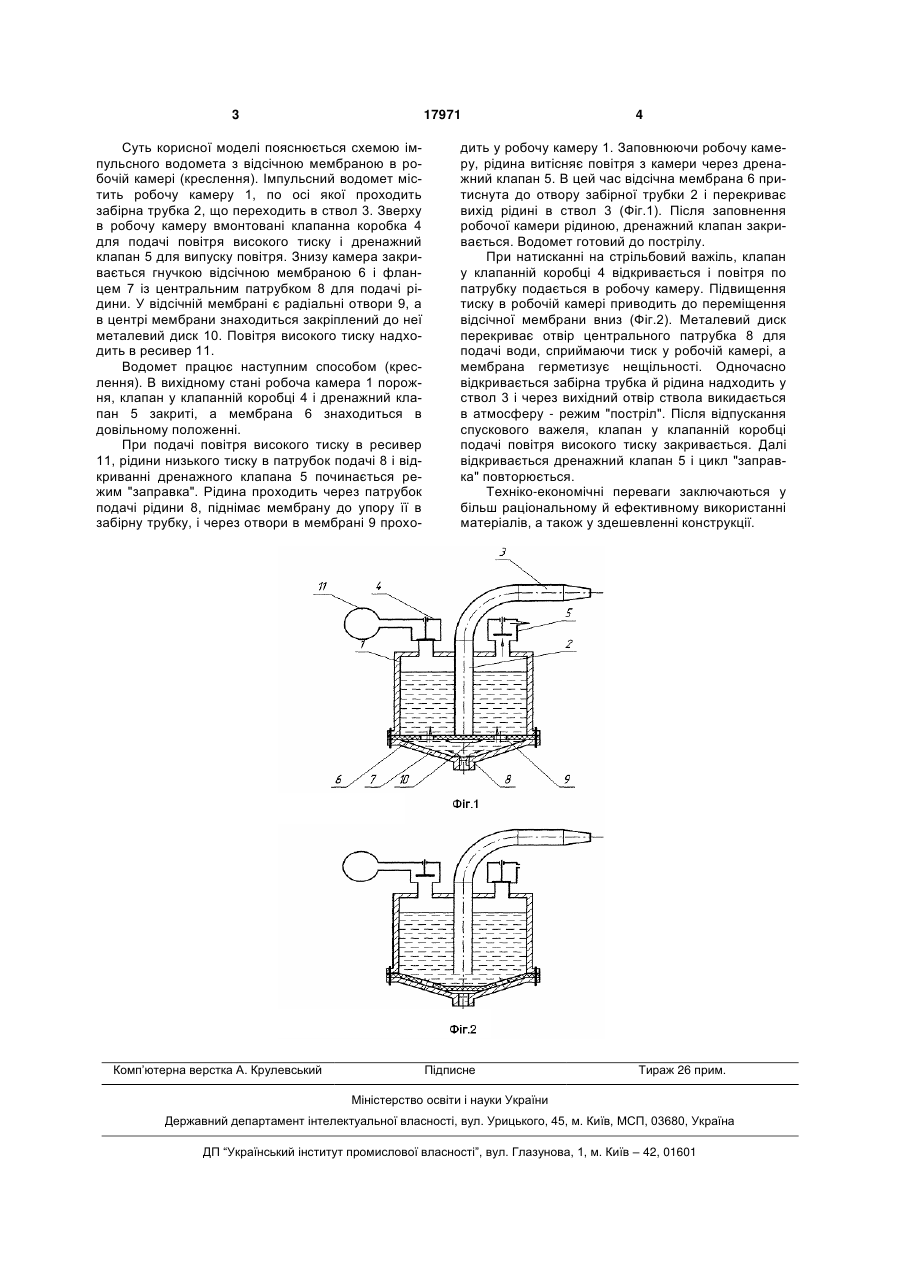

Імпульсний водомет, що містить запірний ор 3 17971 Суть корисної моделі пояснюється схемою імпульсного водомета з відсічною мембраною в робочій камері (креслення). Імпульсний водомет містить робочу камеру 1, по осі якої проходить забірна трубка 2, що переходить в ствол 3. Зверху в робочу камеру вмонтовані клапанна коробка 4 для подачі повітря високого тиску і дренажний клапан 5 для випуску повітря. Знизу камера закривається гнучкою відсічною мембраною 6 і фланцем 7 із центральним патрубком 8 для подачі рідини. У відсічній мембрані є радіальні отвори 9, а в центрі мембрани знаходиться закріплений до неї металевий диск 10. Повітря високого тиску надходить в ресивер 11. Водомет працює наступним способом (креслення). В вихідному стані робоча камера 1 порожня, клапан у клапанній коробці 4 і дренажний клапан 5 закриті, а мембрана 6 знаходиться в довільному положенні. При подачі повітря високого тиску в ресивер 11, рідини низького тиску в патрубок подачі 8 і відкриванні дренажного клапана 5 починається режим "заправка". Рідина проходить через патрубок подачі рідини 8, піднімає мембрану до упору її в забірну трубку, і через отвори в мембрані 9 прохо Комп’ютерна верстка А. Крулевський 4 дить у робочу камеру 1. Заповнюючи робочу камеру, рідина витісняє повітря з камери через дренажний клапан 5. В цей час відсічна мембрана 6 притиснута до отвору забірної трубки 2 і перекриває вихід рідині в ствол 3 (Фіг.1). Після заповнення робочої камери рідиною, дренажний клапан закривається. Водомет готовий до пострілу. При натисканні на стрільбовий важіль, клапан у клапанній коробці 4 відкривається і повітря по патрубку подається в робочу камеру. Підвищення тиску в робочій камері приводить до переміщення відсічної мембрани вниз (Фіг.2). Металевий диск перекриває отвір центрального патрубка 8 для подачі води, сприймаючи тиск у робочій камері, а мембрана герметизує нещільності. Одночасно відкривається забірна трубка й рідина надходить у ствол 3 і через вихідний отвір ствола викидається в атмосферу - режим "постріл". Після відпускання спускового важеля, клапан у клапанній коробці подачі повітря високого тиску закривається. Далі відкривається дренажний клапан 5 і цикл "заправка" повторюється. Техніко-економічні переваги заключаються у більш раціональному й ефективному використанні матеріалів, а також у здешевленні конструкції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
