П’єзоелектричний акселерометр

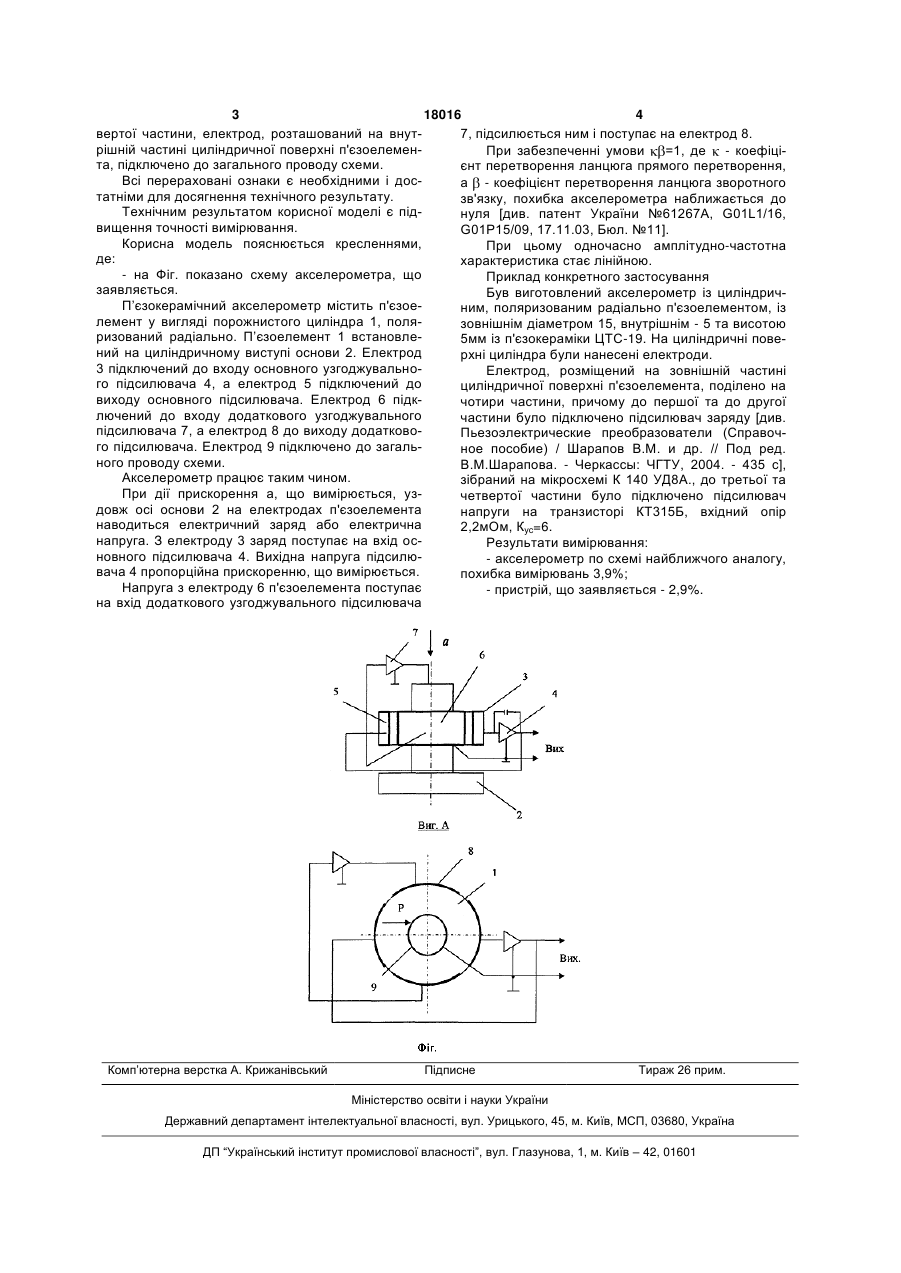

П'єзоелектричний акселерометр, що містить п'єзоелемент у вигляді порожнистого циліндра з електродами на циліндричних поверхнях, поляризований радіально, узгоджувальний підсилювач, причому п'єзоелемент встановлений на циліндричному виступі основи, який відрізняється тим, що 3 18016 4 вертої частини, електрод, розташований на внут7, підсилюється ним і поступає на електрод 8. рішній частині циліндричної поверхні п'єзоелеменПри забезпеченні умови =1, де - коефіціта, підключено до загального проводу схеми. єнт перетворення ланцюга прямого перетворення, Всі перераховані ознаки є необхідними і доса - коефіцієнт перетворення ланцюга зворотного татніми для досягнення технічного результату. зв'язку, похибка акселерометра наближається до Технічним результатом корисної моделі є піднуля [див. патент України №61267А, G01L1/16, вищення точності вимірювання. G01Р15/09, 17.11.03, Бюл. №11]. Корисна модель пояснюється кресленнями, При цьому одночасно амплітудно-частотна де: характеристика стає лінійною. - на Фіг. показано схему акселерометра, що Приклад конкретного застосування заявляється. Був виготовлений акселерометр із циліндричП’єзокерамічний акселерометр містить п'єзоеним, поляризованим радіально п'єзоелементом, із лемент у вигляді порожнистого циліндра 1, полязовнішнім діаметром 15, внутрішнім - 5 та висотою ризований радіально. П’єзоелемент 1 встановле5мм із п'єзокераміки ЦТС-19. На циліндричні повений на циліндричному виступі основи 2. Електрод рхні циліндра були нанесені електроди. 3 підключений до входу основного узгоджувальноЕлектрод, розміщений на зовнішній частині го підсилювача 4, а електрод 5 підключений до циліндричної поверхні п'єзоелемента, поділено на виходу основного підсилювача. Електрод 6 підкчотири частини, причому до першої та до другої лючений до входу додаткового узгоджувального частини було підключено підсилювач заряду [див. підсилювача 7, а електрод 8 до виходу додатковоПьезоэлектрические преобразователи (Справочго підсилювача. Електрод 9 підключено до загальное пособие) / Шарапов В.М. и др. // Под ред. ного проводу схеми. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. - 435 с], Акселерометр працює таким чином. зібраний на мікросхемі К 140 УД8А., до третьої та При дії прискорення a, що вимірюється, узчетвертої частини було підключено підсилювач довж осі основи 2 на електродах п'єзоелемента напруги на транзисторі КТ315Б, вхідний опір наводиться електричний заряд або електрична 2,2мОм, Кус=6. напруга. З електроду 3 заряд поступає на вхід осРезультати вимірювання: новного підсилювача 4. Вихідна напруга підсилю- акселерометр по схемі найближчого аналогу, вача 4 пропорційна прискоренню, що вимірюється. похибка вимірювань 3,9%; Напруга з електроду 6 п'єзоелемента поступає - пристрій, що заявляється - 2,9%. на вхід додаткового узгоджувального підсилювача Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
