П’єзоелектричний перетворювач механічних величин

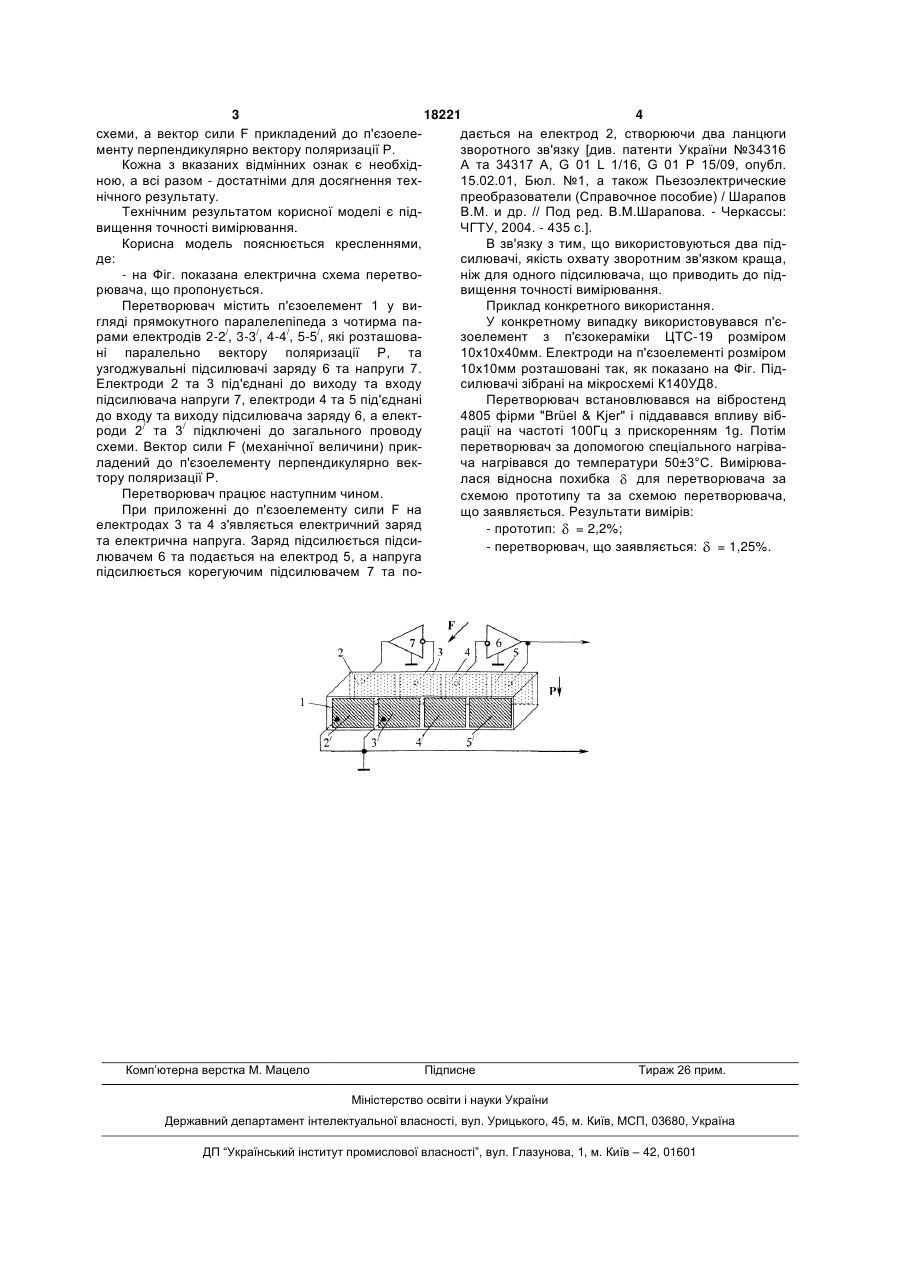

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент викона 3 18221 4 схеми, а вектор сили F прикладений до п'єзоеледається на електрод 2, створюючи два ланцюги менту перпендикулярно вектору поляризації Р. зворотного зв'язку [див. патенти України №34316 Кожна з вказаних відмінних ознак є необхідА та 34317 А, G 01 L 1/16, G 01 Р 15/09, опубл. ною, а всі разом - достатніми для досягнення тех15.02.01, Бюл. №1, а також Пьезоэлектрические нічного результату. преобразователи (Справочное пособие) / Шарапов Технічним результатом корисної моделі є підВ.М. и др. // Под ред. В.М.Шарапова. - Черкассы: вищення точності вимірювання. ЧГТУ, 2004. - 435 с.]. Корисна модель пояснюється кресленнями, В зв'язку з тим, що використовуються два підде: силювачі, якість охвату зворотним зв'язком краща, - на Фіг. показана електрична схема перетвоніж для одного підсилювача, що приводить до підрювача, що пропонується. вищення точності вимірювання. Перетворювач містить п'єзоелемент 1 у виПриклад конкретного використання. гляді прямокутного паралелепіпеда з чотирма паУ конкретному випадку використовувався п'єрами електродів 2-2/, 3-3/, 4-4/, 5-5/, які розташовазоелемент з п'єзокераміки ЦТС-19 розміром ні паралельно вектору поляризації Р, та 10х10х40мм. Електроди на п'єзоелементі розміром узгоджувальні підсилювачі заряду 6 та напруги 7. 10х10мм розташовані так, як показано на Фіг. ПідЕлектроди 2 та 3 під'єднані до виходу та входу силювачі зібрані на мікросхемі К140УД8. підсилювача напруги 7, електроди 4 та 5 під'єднані Перетворювач встановлювався на вібростенд до входу та виходу підсилювача заряду 6, а елект4805 фірми "Brüel & Kjer" і піддавався впливу віброди 2/ та 3/ підключені до загального проводу рації на частоті 100Гц з прискоренням 1g. Потім схеми. Вектор сили F (механічної величини) прикперетворювач за допомогою спеціального нагріваладений до п'єзоелементу перпендикулярно векча нагрівався до температури 50±3°С. Вимірюватору поляризації Р. лася відносна похибка для перетворювача за Перетворювач працює наступним чином. схемою прототипу та за схемою перетворювача, При приложенні до п'єзоелементу сили F на що заявляється. Результати вимірів: електродах 3 та 4 з'являється електричний заряд - прототип: = 2,2%; та електрична напруга. Заряд підсилюється підси- перетворювач, що заявляється: = 1,25%. лювачем 6 та подається на електрод 5, а напруга підсилюється корегуючим підсилювачем 7 та по Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
