П`єзоелектричний перетворювач механічних величин

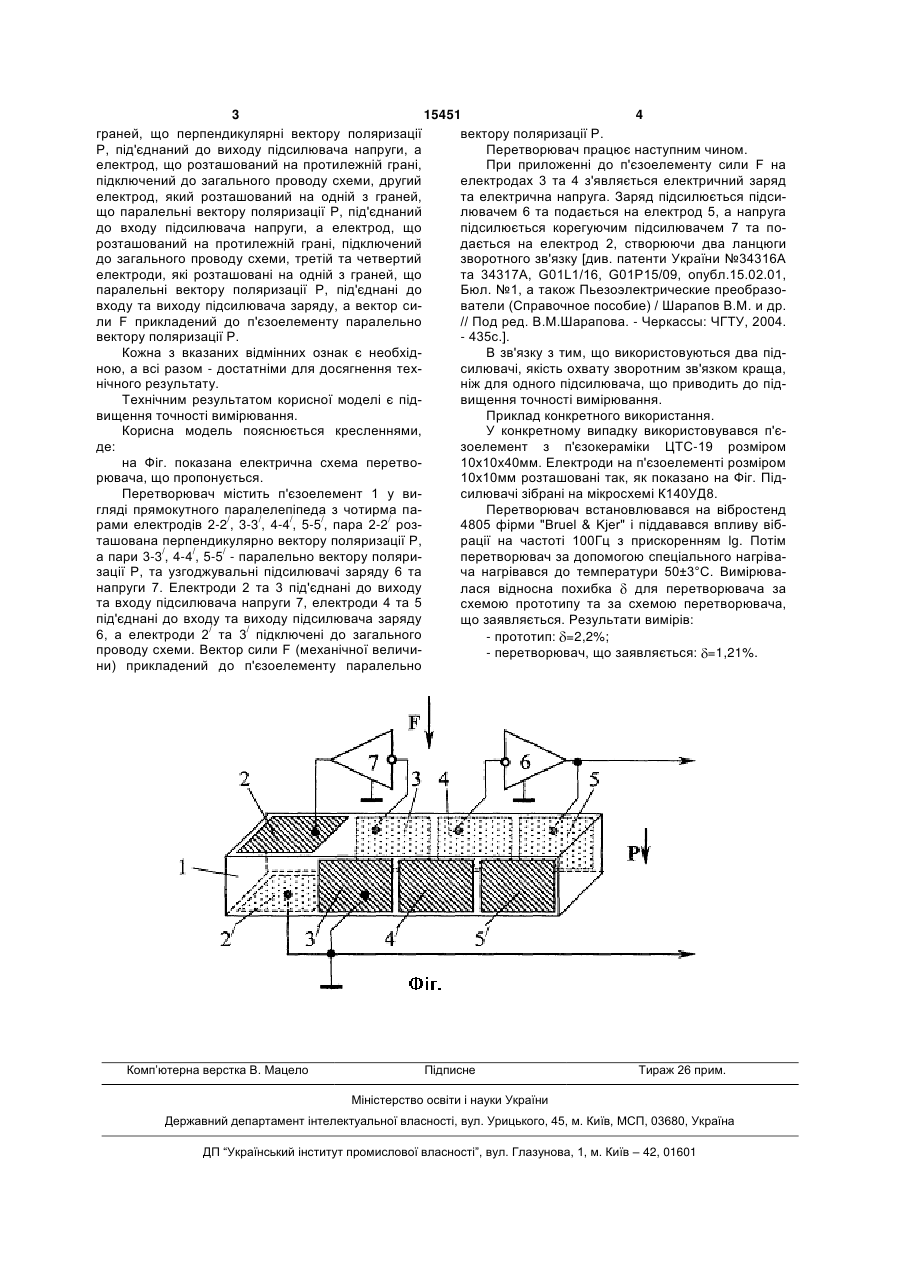

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому три пари електродів розташовані на гранях, які паралельні 3 15451 4 граней, що перпендикулярні вектору поляризації вектору поляризації Р. Р, під'єднаний до виходу підсилювача напруги, а Перетворювач працює наступним чином. електрод, що розташований на протилежній грані, При приложенні до п'єзоелементу сили F на підключений до загального проводу схеми, другий електродах 3 та 4 з'являється електричний заряд електрод, який розташований на одній з граней, та електрична напруга. Заряд підсилюється підсищо паралельні вектору поляризації Р, під'єднаний лювачем 6 та подається на електрод 5, а напруга до входу підсилювача напруги, а електрод, що підсилюється корегуючим підсилювачем 7 та порозташований на протилежній грані, підключений дається на електрод 2, створюючи два ланцюги до загального проводу схеми, третій та четвертий зворотного зв'язку [див. патенти України №34316А електроди, які розташовані на одній з граней, що та 34317А, G01L1/16, G01Р15/09, опубл.15.02.01, паралельні вектору поляризації Р, під'єднані до Бюл. №1, а також Пьезоэлектрические преобразовходу та виходу підсилювача заряду, а вектор сиватели (Справочное пособие) / Шарапов В.М. и др. ли F прикладений до п'єзоелементу паралельно // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. вектору поляризації Р. - 435с.]. Кожна з вказаних відмінних ознак є необхідВ зв'язку з тим, що використовуються два підною, а всі разом - достатніми для досягнення техсилювачі, якість охвату зворотним зв'язком краща, нічного результату. ніж для одного підсилювача, що приводить до підТехнічним результатом корисної моделі є підвищення точності вимірювання. вищення точності вимірювання. Приклад конкретного використання. Корисна модель пояснюється кресленнями, У конкретному випадку використовувався п'єде: зоелемент з п'єзокераміки ЦТС-19 розміром на Фіг. показана електрична схема перетво10х10х40мм. Електроди на п'єзоелементі розміром рювача, що пропонується. 10х10мм розташовані так, як показано на Фіг. ПідПеретворювач містить п'єзоелемент 1 у висилювачі зібрані на мікросхемі К140УД8. гляді прямокутного паралелепіпеда з чотирма паПеретворювач встановлювався на вібростенд рами електродів 2-2/, 3-3/, 4-4/, 5-5/, пара 2-2/ роз4805 фірми "Bruel & Kjer" і піддавався впливу вібташована перпендикулярно вектору поляризації Р, рації на частоті 100Гц з прискоренням lg. Потім а пари 3-3/, 4-4/, 5-5/ - паралельно вектору поляриперетворювач за допомогою спеціального нагрівазації Р, та узгоджувальні підсилювачі заряду 6 та ча нагрівався до температури 50±3°С. Вимірюванапруги 7. Електроди 2 та 3 під'єднані до виходу лася відносна похибка для перетворювача за та входу підсилювача напруги 7, електроди 4 та 5 схемою прототипу та за схемою перетворювача, під'єднані до входу та виходу підсилювача заряду що заявляється. Результати вимірів: / / 6, а електроди 2 та 3 підключені до загального - прототип: =2,2%; проводу схеми. Вектор сили F (механічної величи- перетворювач, що заявляється: =1,21%. ни) прикладений до п'єзоелементу паралельно Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
