Спосіб сейсмічної розвідки

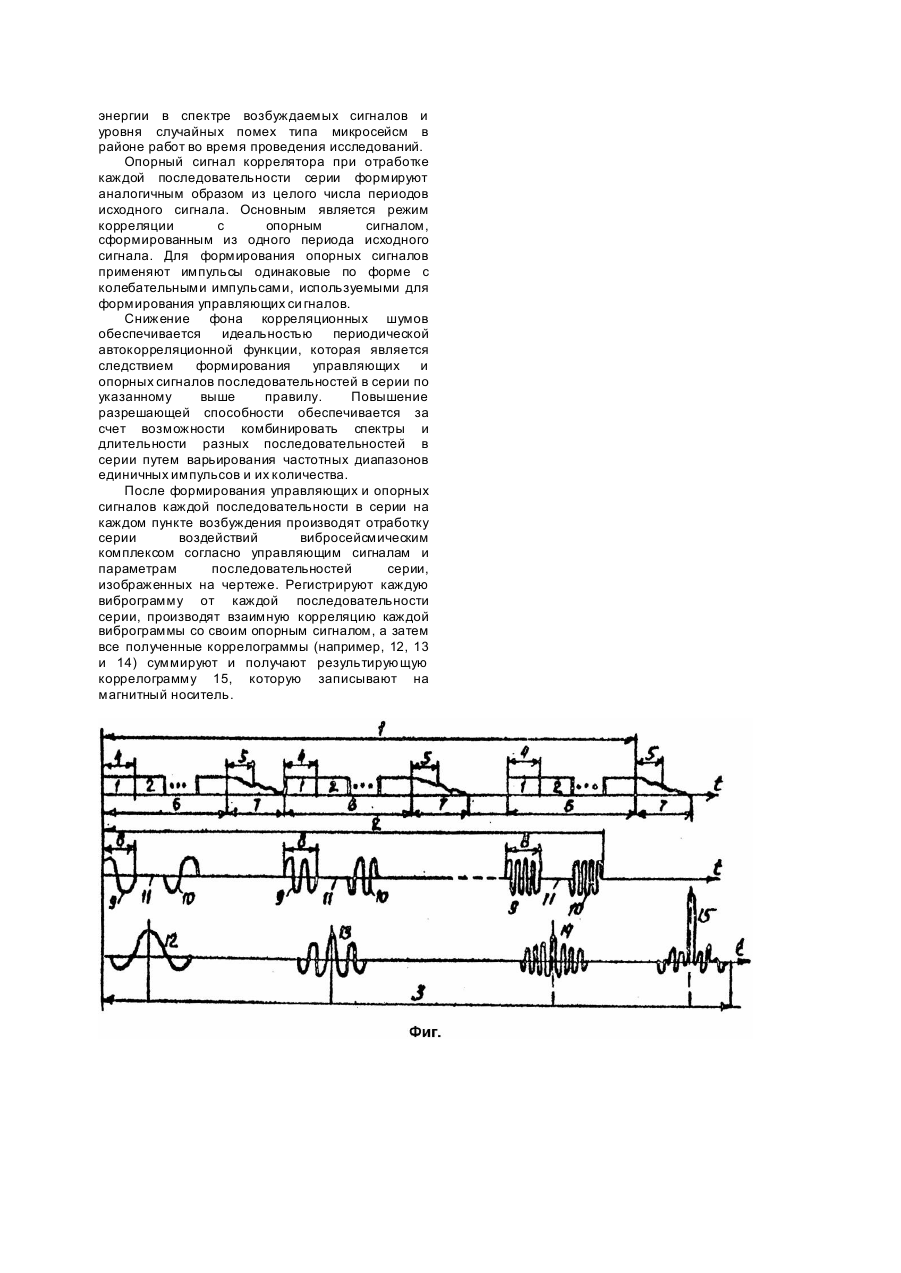

Изобретение относится к области сейсмической разведки и может быть использовано для поиска и разведки нефтяных, газовых и рудных месторождений при полевых исследованиях вибросейсмическим методом. Целью изобретения является повышение разрешающей способности сейсмической разведки. Указанная цель достигается тем, что в способе сейсмической разведки, основанном на возбуждении, регистрации и корреляционной обработке серии последовательностей, инвертированных по начальной фазе сейсмических воздействий, в которой управляющий и опорный для корреляции сигналы о каждой последовательности сформированы из одного и того же периода исходного сигнала в виде периодических последовательностей следующи х через одинаковый временной интервал разнополярных квазисинусоидальных единичных импульсов одинаковой длительности, длительность периода установлена не меньше времени регистрации полезных сигналов согласно изобретению, период управляющего и опорного сигналов формируют путем чередования во времени одинаковых по амплитуде единичных импульсов разной полярности и пропусков импульсов в виде линейной рекуррентной псевдослучайной последовательности чисел, в которой положительные единичные импульсы соответствуют квадратичным вычетам, отрицательные - квадратичным невычетам, а пропуски импульсов соответствуют 0, причем управляющий сигнал сформирован из натурального числа периодов или из натурального числа периодов, дополненных отрезком периода, длительность которого не меньше времени регистрации полезных сигналов, а опорный для корреляции сигнал сформирован из целого числа периодов, при этом частотный состав единичных импульсов в разных последовательностях серии устанавливают различным, а результирующую коррелограмму получают п утем суммирования коррелограмм, полученных от каждой последовательности серии, а временной интервал между последовательностями в серии устанавливают не меньше времени регистрации полезных сигналов. Кроме того, в способе сейсмической разведки длительность последовательностей в серии устанавливают различной. На чертеже (фиг.) схематично изображена серия и структура периодических последовательностей. На чертеже введены следующие обозначения: 1 - серия последовательностей сейсмических колебаний с различными частотными диапазонами единичных воздействий, 2 единичные квазисинусоидальные импульсы и пропуски возбуждения в различных последовательностях серии 1; 3 - автокорреляционные функции единичных импульсов в различных последовательностях серии и сумма автокорреляционных функций единичных импульсов, возбужденных в различных последовательностях; временной интервал - 4 возбуждения одного периода сейсмического сигнала в последовательности; временной интервал - 5, занимаемый исследуемой частью отклика среды; временной интервал - 6, на котором возбуждают натуральное число периодов исходного сигнала в последовательности серии; временной интервал - 7 регистрации полезных сигналов или длительность последовательности; временной интервал - 8, занимаемый единичным импульсом или пропуском возбуждения в различных последовательностях серии; единичный импульс 9 с начальной фазой 0; единичный импульс 10 с начальной фазой пропуск 11 возбуждения; автокорреляционная функция 12 единичного импульса, состоящего из одного периода колебаний; автокорреляционная функция 13 единичного импульса, состоящего из двух периодов колебаний; автокорреляционная функция 14 единичного импульса, состоящего из трех периодов колебаний; автокорреляционная функция 15, равная сумме автокорреляционных функций 12, 13 и 14 единичных импульсов. Количество периодов управляющего сигнала является натуральным числом, а количество периодов опорного сигнала - целым числом. Период каждой последовательности сформирован из соотношений где - простое число; - натуральные числа. Структура следования разнополярных импульсов и пропусков возбуждения в периоде последовательности серии, из которого формируют управляющий и опорный для корреляции сигналы для каждой последовательности, определяют известным способом на основе решения рекуррентного уравнения, в результате которого период формируют в виде линейной рекуррентной последовательности чисел соответственно +1, -1 и 0, причем +1 соответствует квадратичным вычетам, -1 - квадратичным невычетам, а 0 - пропускам импульсов. При этом положительный импульс с начальной фазой О соответствует+1, отрицательный импульс с фазой соответствует 1. Способ реализуется известным вибросейсмическим аппаратурным комплексом в следующей последовательности операций. Вычисляют и формируют стр уктур у периода исходного сигнала описанным способом. Для формирования управляющих сигналов сейсмоисточника период исходного сигнала циклически продолжают, причем управляющие сигналы формируют на основе как целого, так и нецелого числа периодов исходного сигнала. Состоящий из дельтаобразных импульсов исходный сигнал преобразуют в изменяющийся по колебательному закону, например, путем пропускания его через фильтр, импульсная характеристика которого имеет форму единичного колебательного импульса. Полученный таким образом для каждой последовательности серии управляющий сигнал подают на исполнительный механизм сейсмоисточника. Общее число единичных колебательных импульсов в управляющем сигнале, определяющее количество передаваемой в среду сейсмической энергии, задают в зависимости от заданного распределения энергии в спектре возбуждаемых сигналов и уровня случайных помех типа микросейсм в районе работ во время проведения исследований. Опорный сигнал коррелятора при отработке каждой последовательности серии формируют аналогичным образом из целого числа периодов исходного сигнала. Основным является режим корреляции с опорным сигналом, сформированным из одного периода исходного сигнала. Для формирования опорных сигналов применяют импульсы одинаковые по форме с колебательными импульсами, используемыми для формирования управляющих си гналов. Снижение фона корреляционных шумов обеспечивается идеальностью периодической автокорреляционной функции, которая является следствием формирования управляющих и опорных сигналов последовательностей в серии по указанному выше правилу. Повышение разрешающей способности обеспечивается за счет возможности комбинировать спектры и длительности разных последовательностей в серии путем варьирования частотных диапазонов единичных импульсов и их количества. После формирования управляющих и опорных сигналов каждой последовательности в серии на каждом пункте возбуждения производят отработку серии воздействий вибросейсмическим комплексом согласно управляющим сигналам и параметрам последовательностей серии, изображенных на чертеже. Регистрируют каждую виброграмму от каждой последовательности серии, производят взаимную корреляцию каждой виброграммы со своим опорным сигналом, а затем все полученные коррелограммы (например, 12, 13 и 14) суммируют и получают результирующую коррелограмму 15, которую записывают на магнитный носитель.
