Формула / Реферат

1. Світильник шахтний, що містить корпус із встановленим на ньому світлопропускним елементом, розміщені в корпусі патрон з люмінесцентною лампою, світловідбивач, електронну плату, фіксатор лампи, закріплений на електронній платі, який відрізняється тим, що світловідбивач виконаний U-подібним, встановлений у розпір між світлопропускним елементом та електронною платою і додатково зафіксований елементом кріплення фіксатора лампи до електронної плати.

2. Світильник за п. 1, який відрізняється тим, що патрон з люмінесцентною лампою встановлений на стояках, висота яких визначена з умови мінімальної відстані між люмінесцентною лампою і світлопропускним елементом.

Текст

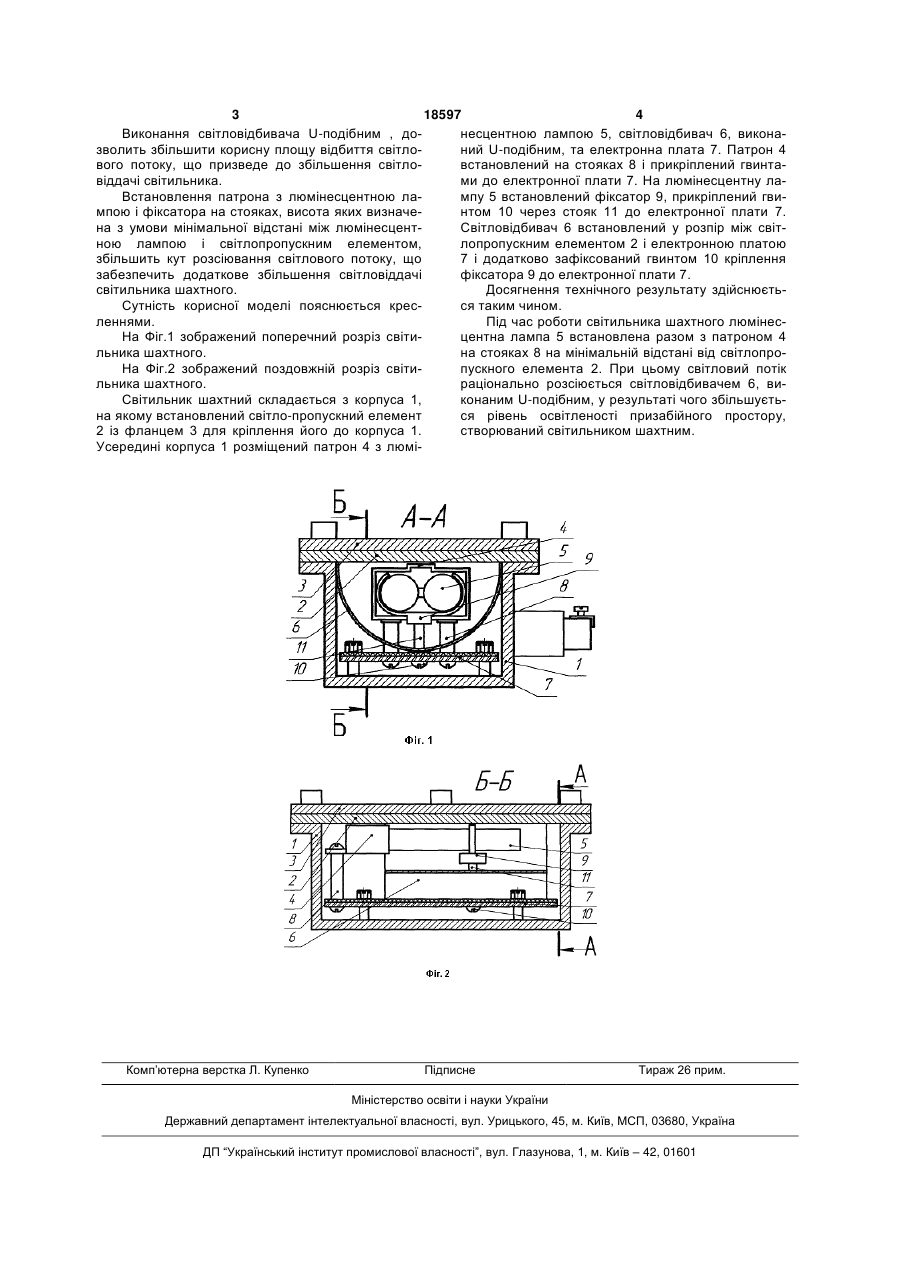

1. Світильник шахтний, що містить корпус із встановленим на ньому світлопропускним елемен 3 18597 4 Виконання світловідбивача U-подібним , донесцентною лампою 5, світловідбивач 6, виконазволить збільшити корисну площу відбиття світлоний U-подібним, та електронна плата 7. Патрон 4 вого потоку, що призведе до збільшення світловстановлений на стояках 8 і прикріплений гвинтавіддачі світильника. ми до електронної плати 7. На люмінесцентну лаВстановлення патрона з люмінесцентною лампу 5 встановлений фіксатор 9, прикріплений гвимпою і фіксатора на стояках, висота яких визначентом 10 через стояк 11 до електронної плати 7. на з умови мінімальної відстані між люмінесцентСвітловідбивач 6 встановлений у розпір між світною лампою і світлопропускним елементом, лопропускним елементом 2 і електронною платою збільшить кут розсіювання світлового потоку, що 7 і додатково зафіксований гвинтом 10 кріплення забезпечить додаткове збільшення світловіддачі фіксатора 9 до електронної плати 7. світильника шахтного. Досягнення технічного результату здійснюєтьСутність корисної моделі пояснюється кресся таким чином. леннями. Під час роботи світильника шахтного люмінесНа Фіг.1 зображений поперечний розріз світицентна лампа 5 встановлена разом з патроном 4 льника шахтного. на стояках 8 на мінімальній відстані від світлопроНа Фіг.2 зображений поздовжній розріз світипускного елемента 2. При цьому світловий потік льника шахтного. раціонально розсіюється світловідбивачем 6, виСвітильник шахтний складається з корпуса 1, конаним U-подібним, у результаті чого збільшуєтьна якому встановлений світло-пропускний елемент ся рівень освітленості призабійного простору, 2 із фланцем 3 для кріплення його до корпуса 1. створюваний світильником шахтним. Усередині корпуса 1 розміщений патрон 4 з люмі Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mine lamp

Автори англійською

Stadnik Mykola Ivanovych, Meznikov Artur Volodymyrovych

Назва патенту російською

Светильник шахтный

Автори російською

Стадник Николай Иванович, Мезников Артур Владимирович

МПК / Мітки

МПК: F21S 2/00

Мітки: світильник, шахтній
