Спосіб формування векторного сигналу з поляризованими спектральними складовими на нвч

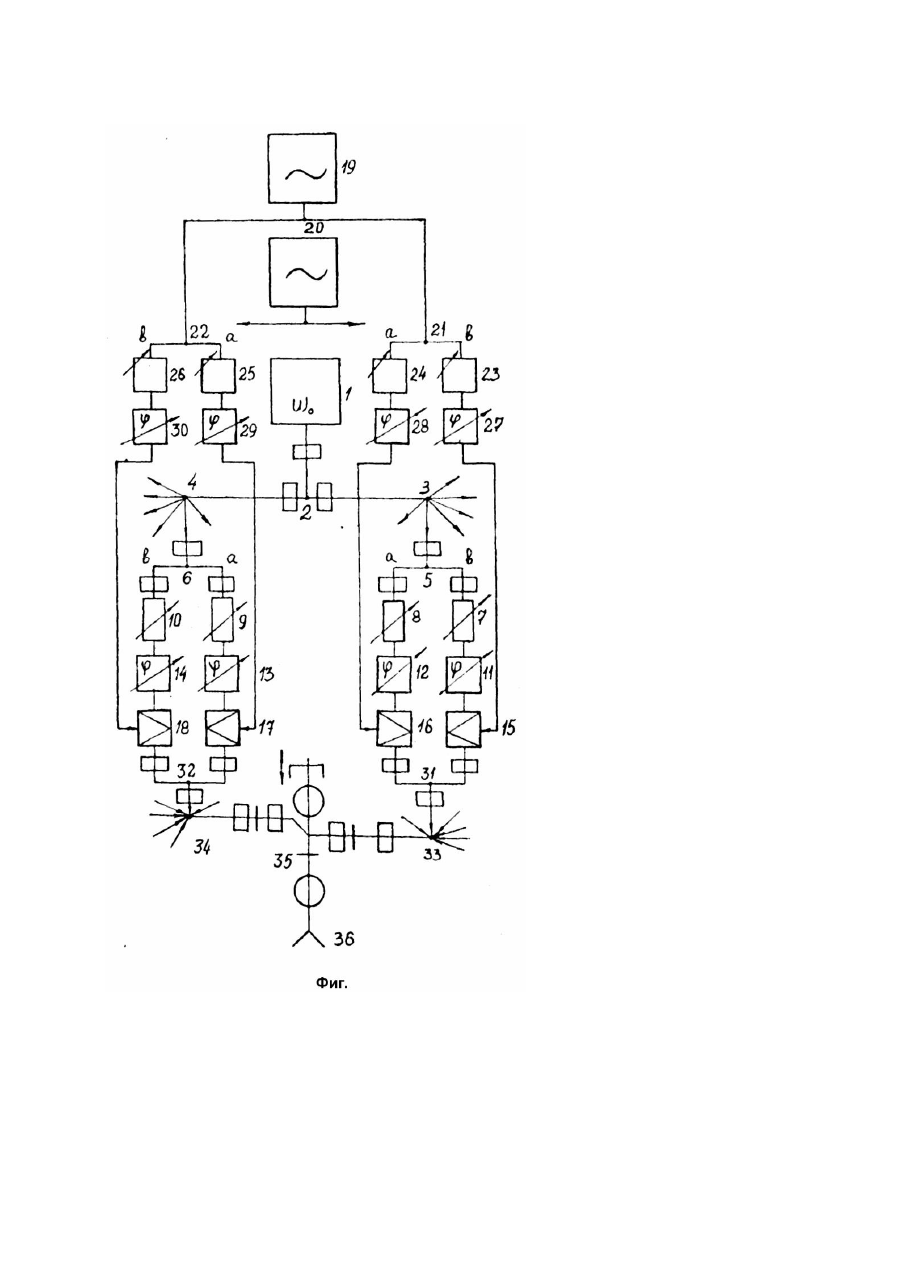

Изобретение относится к области радиотехники и может быть использовано для получения информации о свойствах различных материалов в СВЧ-диапазоне. Наиболее близким к заявляемому является способ формирования СВЧ-сигнала с поляризованными спектральными составляющими, заключающийся в том, что несущее СВЧ-колебание разделяют на пару базисных несущи х колебаний, каждое из которых разделят на несущих колебаний, образующих пары, где равно числу пар зеркальных составляющих, фазовый сдвиг между несущими колебаниями в парах устанавливают равным где коэффициент эллиптичности соответствующей спектральной гармоники, - номер пары, модулируют сигналы каждой из пар соответствующими низкочастотными колебаниями с равными амплитудами и сдвигом фаз коллинеарно складывают соответствующие составляющие всех пар, а затем ортогонально складывают в пространстве два базисных сигнала [1]. Недостатком этого способа является то, что он не позволяет формировать заданный векторный СВЧ-сигнал произвольно неоднородный по поляризации и по мощности зеркальных спектральных составляющи х. В основу изобретения поставлена задача создания способа формирования заданного векторного СВЧ-сигнала, зеркальные спектральные составляющие которого неоднородны по поляризации и по мощности. Решение поставленной задачи обеспечивают тем, что в способе формирования векторного сигнала с поляризованными спектральными составляющими, включающем разделение несущего СВЧ-колебания на пару базисных несущи х колебаний, каждое из которых разделяют на несущи х колебаний, образующи х лары, где равно числу пар зеркальных составляющи х, модуляцию соответствующих несущи х колебаний низкочастотными колебаниями, коллинеарное сложение соответствующи х составляющи х все х пар и ортогональное сложение двух базисных сигналов, согласно изобретению перед коллинеарным сложением соответствующи х составляющих все х пар, каждое из несущих колебаний разделают на два формирующи х несущи х колебания, амплитуды и фазы которых устанавливают в соотве тствии с выражениями: где комплексные формирующих несущи х колебаний; комплексные амплитуды амплитуды зеркальных составляющи х заданного векторного сигнала, выраженного и -базисами, соответствующими и -базисами формируемого сигнала; - коэффициент глубины модуляции, затем модулируют формирующие несущие колебания низкочастотными колебаниями одинаковой частоты, фазы которых устанавливают равными за счет чего формируется заданный векторный СВЧ-сигнал, произвольно неоднородный по поляризации и по мощности зеркальных спектральных составляющих. На чертеже (фиг.) представлена структурная схема устройства, реализующего данный способ. Устройство содержит источник 1 несущего СВЧ-колебания, базисный волноводный СВЧтройник 2, СВЧ-делители 3, 4, СВЧ-тройники 5, 6, СВЧ-аттенюаторы 7, 8, 9, 10, СВЧ-фазовращатели 11, 12, 13, 14, модуляторы 15, 16, 17, 18, источник НЧ-колебаний 19, тройники 20, 21, 22, регуляторы амплитуды 23, 24, 25, 26, фазовращатели 27, 28, 29, 30, коллианерные сумматоры 31, 32, 33, 34, поляризатор 35 и рупор 36. Изобретение осуществляется следующим образом. Несущее СВЧ-колебание, генерируемое источником 1, частоты с помощью базисного волноводного СВЧ-тройника 2 равномерно по мощности разделяют на пару базисных несущи х колебаний, каждое из которых равномерно по мощности с помощью СВЧ-двигателей 3 и 4 разделяют на несущи х колебаний, образующих пары. Каждое из несущи х колебаний также равномерно по мощности с помощью волноводных СВЧ-тройников 5 и 6 разделяют на два формирующи х несущих колебания, амплитуды которых устанавливают в соотве тствии с выражениями (1) и (2) посредством СВЧаттенюаторов 7, 8, 9, 10, а фазы - в соответствии с выражением (3) посредством СВЧфазовращателей 11, 12, 13, 14. Формирующие несущие колебания модулируют в амплитудных модуляторах 15, 16, 17, 18 НЧ-колебаниями одинаковой частоты, подаваемыми от источника 19, причем, перед подачей на модуляторы НЧколебания от каждого из генераторов с помощью тройника 20 разделяют на два колебания, каждое из которых с помощью тройников 21, 22 снова разделяют на два колебания, амплитуды которых устанавливают посредством регуляторов амплитуды 23, 24, 25, 26 и вводят между ними относительный фазовый сдвиг согласно выражению (4) посредством фазовращателей 27, 28, 29, 30. После модуляции коллинеарно складывают соответствующие составляющие всех пар с помощью коллинеарных сумматоров 31, 32, 33, 34, формируя два базисных сигнала, которые, подают затем на ортогональные плечи поляризатора 35, где они суммируются ортогонально в пространстве, а сформированный векторный сигнал подают в круговой конический рупор 36. Таким образом, формируют заданный векторный СВЧ-сигнал произвольно неоднородный по поляризации и по мощности зеркальных спектральных составляющи х.
