Комбінований металосклопластиковий балон

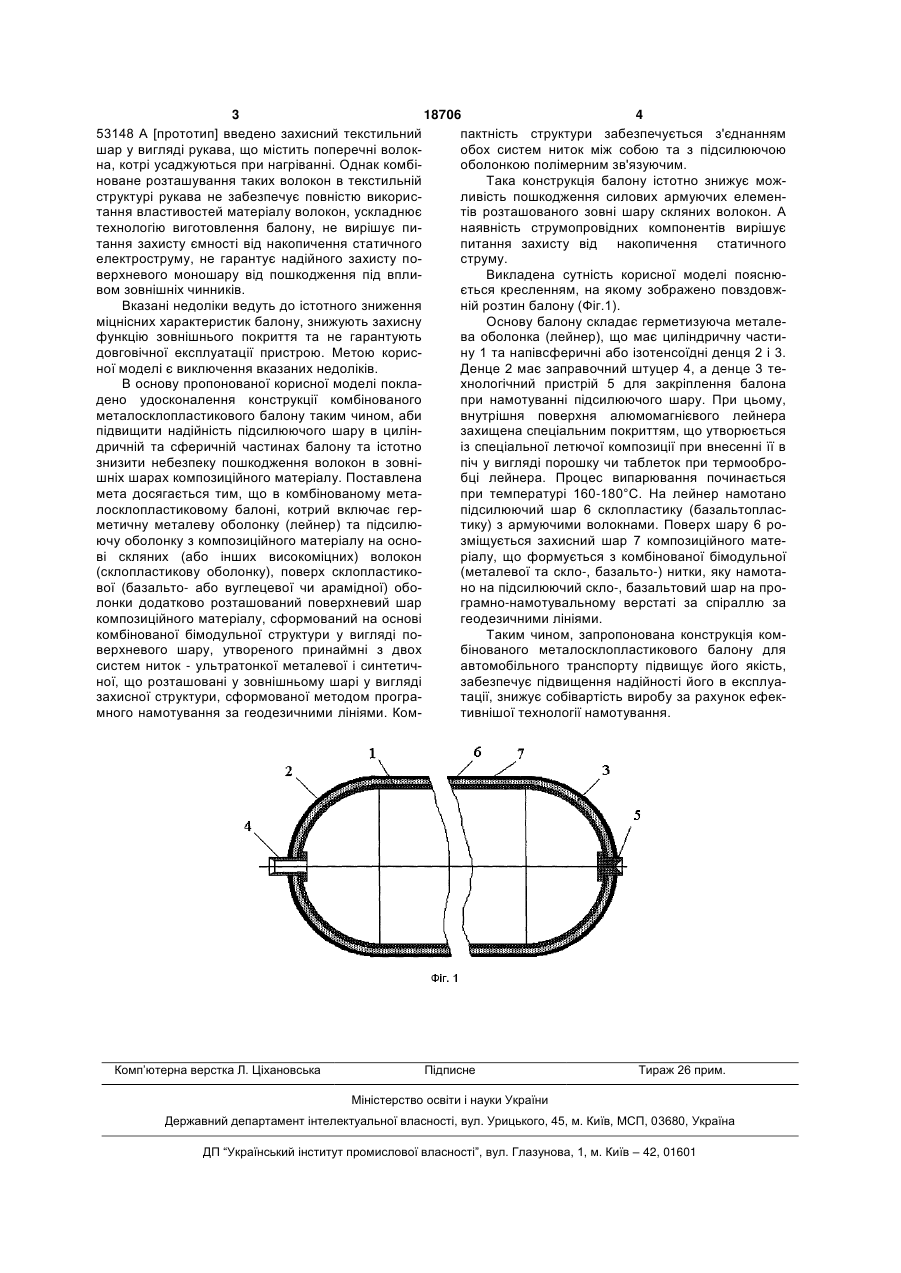

Комбінований металосклопластиковий балон, що включає герметичну металеву оболонку (лейнер) внутрішня поверхня якого захищена спеціальним покриттям від дії агресивних компонентів, та підсилюючу оболонку з композиційного матеріалу на основі скляних (базальтових) волокон, а також захисну оболонку на основі комбінованого матеріалу, який відрізняється тим, що структура захисного шару складається принаймні з двох систем ниток, скляних і металевих, який формується на програмно-намотувальному верстаті за спіраллю за геодезичними лініями. (19) (21) u200605838 (22) 29.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Барабаш В'ячеслав Андрійович, Ігнатов Ігор Васильович, Мазуренко Євген Андрійович, Присяжнюк Ольга Миколаївна, Руднік Анатолій Андрійович, Толочин Олександр Іванович (73) Барабаш В'ячеслав Андрійович, Ігнатов Ігор Васильович, Мазуренко Євген Андрійович, Присяжнюк Ольга Миколаївна, Руднік Анатолій Андрійович, Толочин Олександр Іванович 3 18706 4 53148 А [прототип] введено захисний текстильний пактність структури забезпечується з'єднанням шар у вигляді рукава, що містить поперечні волокобох систем ниток між собою та з підсилюючою на, котрі усаджуються при нагріванні. Однак комбіоболонкою полімерним зв'язуючим. новане розташування таких волокон в текстильній Така конструкція балону істотно знижує можструктурі рукава не забезпечує повністю викорисливість пошкодження силових армуючих елементання властивостей матеріалу волокон, ускладнює тів розташованого зовні шару скляних волокон. А технологію виготовлення балону, не вирішує пинаявність струмопровідних компонентів вирішує тання захисту ємності від накопичення статичного питання захисту від накопичення статичного електроструму, не гарантує надійного захисту поструму. верхневого моношару від пошкодження під вплиВикладена сутність корисної моделі пояснювом зовнішніх чинників. ється кресленням, на якому зображено повздовжВказані недоліки ведуть до істотного зниження ній розтин балону (Фіг.1). міцнісних характеристик балону, знижують захисну Основу балону складає герметизуюча металефункцію зовнішнього покриття та не гарантують ва оболонка (лейнер), що має циліндричну частидовговічної експлуатації пристрою. Метою корисну 1 та напівсферичні або ізотенсоїдні денця 2 і 3. ної моделі є виключення вказаних недоліків. Денце 2 має заправочний штуцер 4, а денце 3 теВ основу пропонованої корисної моделі поклахнологічний пристрій 5 для закріплення балона дено удосконалення конструкції комбінованого при намотуванні підсилюючого шару. При цьому, металосклопластикового балону таким чином, аби внутрішня поверхня алюмомагнієвого лейнера підвищити надійність підсилюючого шару в цилінзахищена спеціальним покриттям, що утворюється дричній та сферичній частинах балону та істотно із спеціальної летючої композиції при внесенні її в знизити небезпеку пошкодження волокон в зовніпіч у вигляді порошку чи таблеток при термооброшніх шарах композиційного матеріалу. Поставлена бці лейнера. Процес випарювання починається мета досягається тим, що в комбінованому метапри температурі 160-180°С. На лейнер намотано лосклопластиковому балоні, котрий включає герпідсилюючий шар 6 склопластику (базальтопласметичну металеву оболонку (лейнер) та підсилютику) з армуючими волокнами. Поверх шару 6 роючу оболонку з композиційного матеріалу на оснозміщується захисний шар 7 композиційного матеві скляних (або інших високоміцних) волокон ріалу, що формується з комбінованої бімодульної (склопластикову оболонку), поверх склопластико(металевої та скло-, базальто-) нитки, яку намотавої (базальто- або вуглецевої чи арамідної) обоно на підсилюючий скло-, базальтовий шар на пролонки додатково розташований поверхневий шар грамно-намотувальному верстаті за спіраллю за композиційного матеріалу, сформований на основі геодезичними лініями. комбінованої бімодульної структури у вигляді поТаким чином, запропонована конструкція комверхневого шару, утвореного принаймні з двох бінованого металосклопластикового балону для систем ниток - ультратонкої металевої і синтетичавтомобільного транспорту підвищує його якість, ної, що розташовані у зовнішньому шарі у вигляді забезпечує підвищення надійності його в експлуазахисної структури, сформованої методом програтації, знижує собівартість виробу за рахунок ефекмного намотування за геодезичними лініями. Комтивнішої технології намотування. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
