Пристрій для очищення язика
Формула / Реферат
1. Пристрій для очищення язика, що містить шкребок з кромками та першу ручку, з'єднану з шкребком, причому шкребок та ручка утворюють єдине ціле тіло, який відрізняється тим, що додатково містить другу ручку, з'єднану з шкребком в єдине ціле тіло, шкребок виконано у вигляді гнутої дугою радіусом 10-45 мм пластини, кромки шкребка є краями пластини і виконані притупленими, ручки виконано у вигляді стержнів і вони є подовженням з обох сторін дуги пластини так, що кут між ними відносно осі симетрії дуги становить 40-60°, а кінці ручок містять кільця, паралельні кромкам шкребка.
2. Пристрій для очищення язика за п. 1, який відрізняється тим, що шкребок виконано пружним, а ручки - жорсткими.
3. Пристрій для очищення язика за п. 1, який відрізняється тим, що пристрій виготовлено з матеріалу, вибраного з ряду антикорозійних, антисептичних матеріалів, яким властивий ефект пам'яті форми.
4. Пристрій для очищення язика за п. 1, 3, який відрізняється тим, що його виготовлено з таких металів, як сталь, латунь, срібло, золото і інші.
Текст

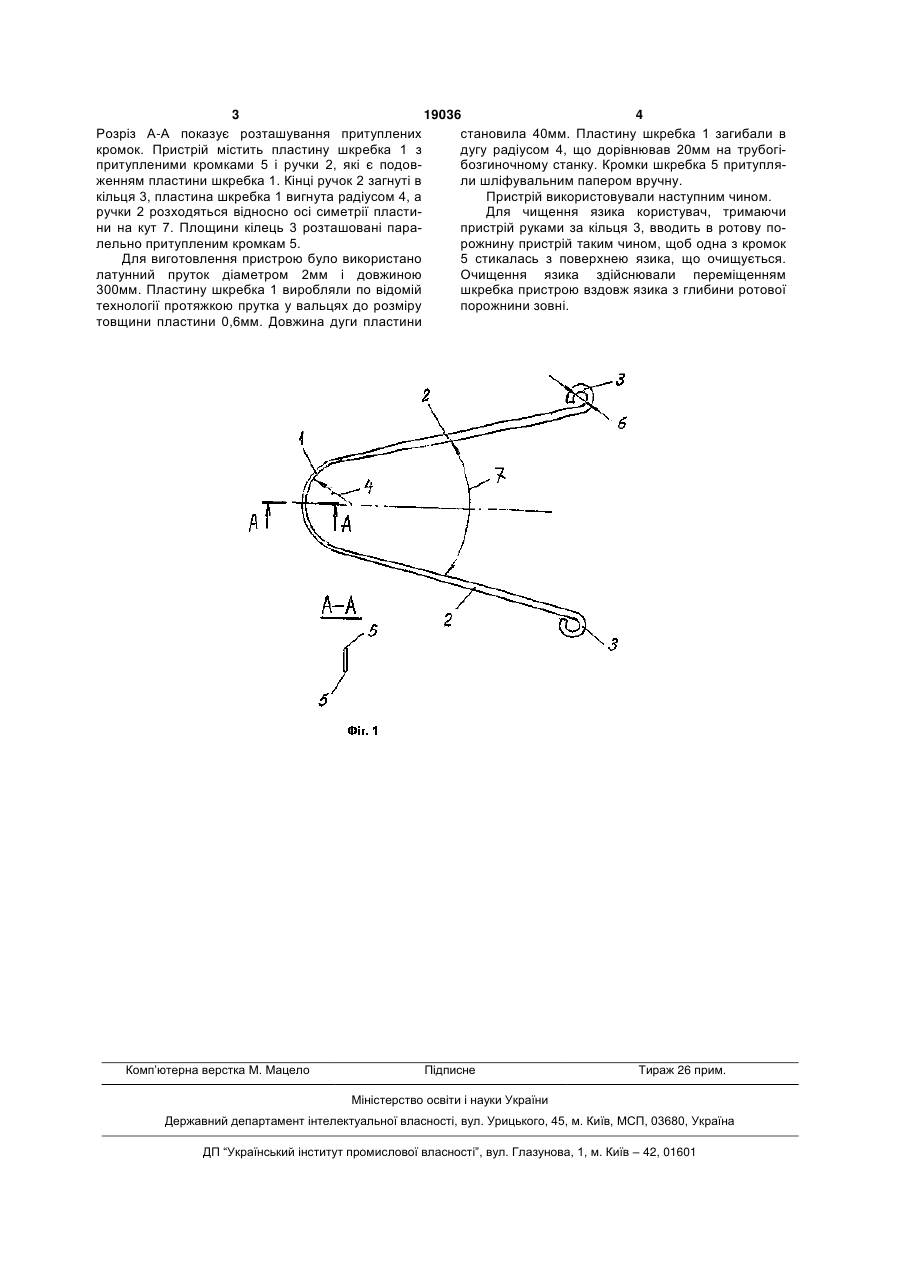

1. Пристрій для очищення язика, що містить шкребок з кромками та першу ручку, з'єднану з шкребком, причому шкребок та ручка утворюють єдине ціле тіло, який відрізняється тим, що додатково містить другу ручку, з'єднану з шкребком в єдине ціле тіло, шкребок виконано у вигляді гнутої дугою радіусом 10-45 мм пластини, кромки шкребка є краями пластини і виконані притупленими, ручки виконано у вигляді стержнів і вони є подов 3 19036 4 Розріз А-А показує розташування притуплених становила 40мм. Пластину шкребка 1 загибали в кромок. Пристрій містить пластину шкребка 1 з дугу радіусом 4, що дорівнював 20мм на трубогіпритупленими кромками 5 і ручки 2, які є подовбозгиночному станку. Кромки шкребка 5 притупляженням пластини шкребка 1. Кінці ручок 2 загнуті в ли шліфувальним папером вручну. кільця 3, пластина шкребка 1 вигнута радіусом 4, а Пристрій використовували наступним чином. ручки 2 розходяться відносно осі симетрії пластиДля чищення язика користувач, тримаючи ни на кут 7. Площини кілець 3 розташовані парапристрій руками за кільця 3, вводить в ротову полельно притупленим кромкам 5. рожнину пристрій таким чином, щоб одна з кромок Для виготовлення пристрою було використано 5 стикалась з поверхнею язика, що очищується. латунний пруток діаметром 2мм і довжиною Очищення язика здійснювали переміщенням 300мм. Пластину шкребка 1 виробляли по відомій шкребка пристрою вздовж язика з глибини ротової технології протяжкою прутка у вальцях до розміру порожнини зовні. товщини пластини 0,6мм. Довжина дуги пластини Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning tongue
Назва патенту російськоюУстройство для очистки языка
МПК / Мітки
МПК: A61B 17/24, A61Q 11/00
Мітки: пристрій, очищення, язика
