Оптико-електронний пристрій вимірювання показника заломлення та оптичної густини середовищ
Номер патенту: 19726
Опубліковано: 15.12.2006
Автори: Білинський Йосип Йосипович, Гладишевський Володимир Романович
Формула / Реферат
Оптико-електронний пристрій вимірювання показника заломлення та оптичної густини середовищ, що містить джерело світла, плоский світловод, що має пристрій введення на вільній від контакту з контрольованим середовищем поверхні плоского світловода, який відрізняється тим, що в нього введені об’єктив, вхід якого оптично зв’язаний з виходом джерела світла, пристрій введення, вихід якого оптично зв’язаний з виходом об’єктива, що знаходиться на вільній від контакту з контрольованим середовищем поверхні плоского світловода, фотолінійка, вхід якої оптично зв’язаний з виходом пристрою виведення, блок обчислення, вхід якого електрично зв’язаний з виходом фотолінійки, проточна кювета, у бокову стінку якої врізаний світловод, при цьому пристрої введення-виведення виконані у вигляді сферичних призм для прямолінійного введення та виведення у світловод гомоцентричного пучка світла.
Текст

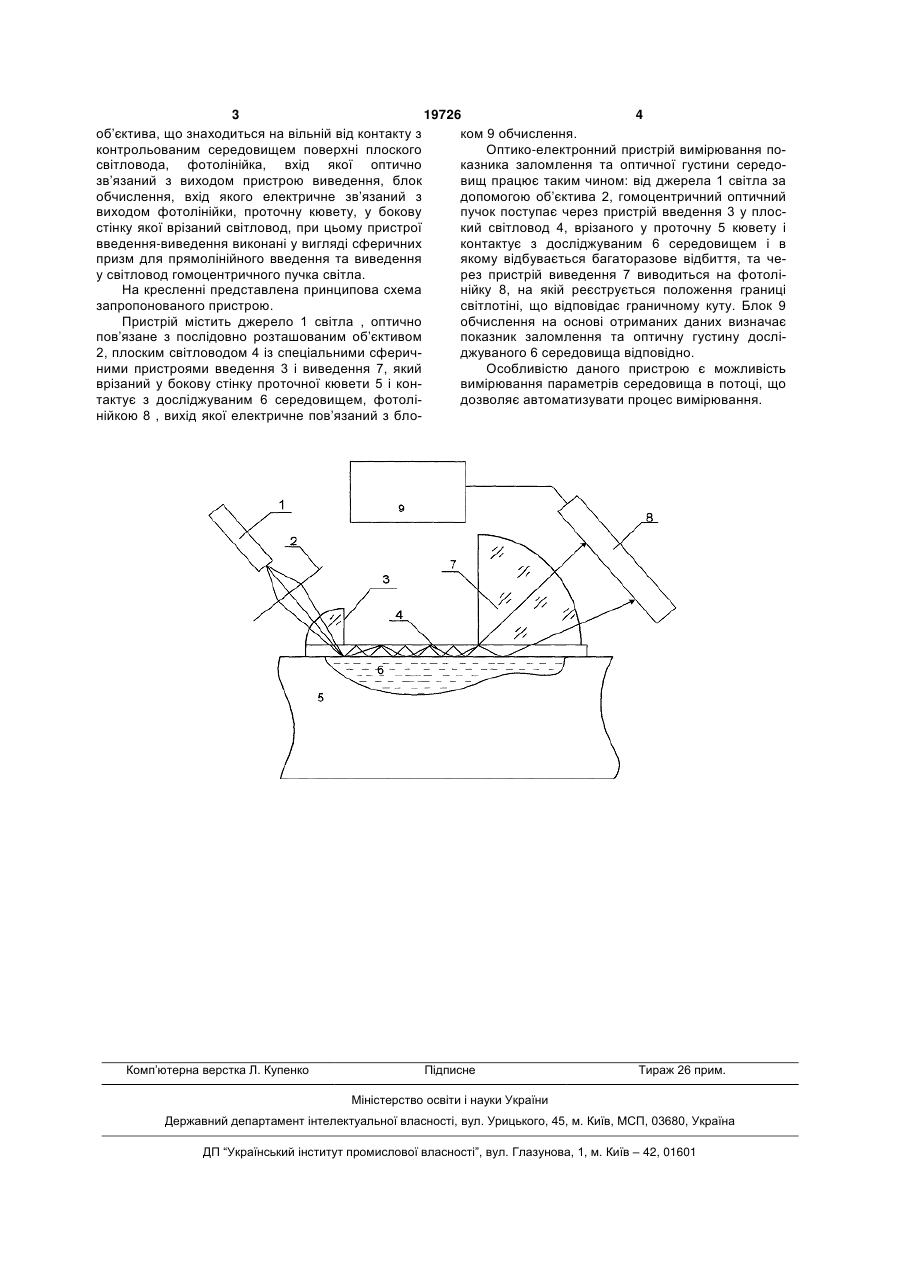

Оптико-електронний пристрій вимірювання показника заломлення та оптичної густини середовищ, що містить джерело світла, плоский світловод, що має пристрій введення на вільній від контакту з контрольованим середовищем поверхні плоского світловода, який відрізняється тим, що 3 19726 4 об’єктива, що знаходиться на вільній від контакту з ком 9 обчислення. контрольованим середовищем поверхні плоского Оптико-електронний пристрій вимірювання посвітловода, фотолінійка, вхід якої оптично казника заломлення та оптичної густини середозв’язаний з виходом пристрою виведення, блок вищ працює таким чином: від джерела 1 світла за обчислення, вхід якого електричне зв’язаний з допомогою об’єктива 2, гомоцентричний оптичний виходом фотолінійки, проточну кювету, у бокову пучок поступає через пристрій введення 3 у плосстінку якої врізаний світловод, при цьому пристрої кий світловод 4, врізаного у проточну 5 кювету і введення-виведення виконані у вигляді сферичних контактує з досліджуваним 6 середовищем і в призм для прямолінійного введення та виведення якому відбувається багаторазове відбиття, та чеу світловод гомоцентричного пучка світла. рез пристрій виведення 7 виводиться на фотоліНа кресленні представлена принципова схема нійку 8, на якій реєструється положення границі запропонованого пристрою. світлотіні, що відповідає граничному куту. Блок 9 Пристрій містить джерело 1 світла , оптично обчислення на основі отриманих даних визначає пов’язане з послідовно розташованим об’єктивом показник заломлення та оптичну густину дослі2, плоским світловодом 4 із спеціальними сферичджуваного 6 середовища відповідно. ними пристроями введення 3 і виведення 7, який Особливістю даного пристрою є можливість врізаний у бокову стінку проточної кювети 5 і конвимірювання параметрів середовища в потоці, що тактує з досліджуваним 6 середовищем, фотолідозволяє автоматизувати процес вимірювання. нійкою 8 , вихід якої електричне пов’язаний з бло Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptoelectronic device for measuring the refraction index and optical density of medium
Автори англійськоюBilynsky Yosyp Yosypovych, Hladyshevskyi Volodymyr Romanovych
Назва патенту російськоюОптико-электронное устройство для измерения показателя преломления и оптической плотности среды
Автори російськоюБилинский Иосиф Иосифович, Гладышевский Владимир Романович
МПК / Мітки
МПК: G01N 21/41
Мітки: оптично, пристрій, оптико-електронний, показника, середовищ, заломлення, вимірювання, густини
