Спосіб визначення показника заломлення середовища і пристрій для його здійснення
Номер патенту: 64806
Опубліковано: 15.03.2004
Автори: Скрипник Юрій Олексійович, Ільєнко Анатолій Миколайович, Шмаров Валерій Миколайович
Формула / Реферат
1. Спосіб визначення показника заломлення середовища, який включає розділення монохроматичного когерентного випромінювання на два промені, суміщення зондуючого випромінювання з опорним випромінюванням з утворенням інтерференційної смуги в полі зору оптичного приймача з наступним обрахуванням показника заломлення, який відрізняється тим, що після розділення оптичного випромінювання на два промені зміщують частоту одного променя до його входження в середовище, що аналізується, а частоту другого променя зміщують на те ж значення після проходження середовища, що аналізується, при цьому ці два промені направляють в середовище, що аналізується, зустрічно з установленням початкової різниці фаз
реєструють максимум і мінімум інтерференційної смуги і вимірюють електричну напругу на оптичному приймачі, а показник заломлення
обраховують за формулою:
де:
- різниця електричних напруг на оптичному приймачі, обумовлених максимумом і мінімумом інтерференційної смуги;
- швидкість світла;
- електрична напруга на оптичному приймачеві, яка обумовлена інтенсивністю інтерферуючих променів;
- значення зміщення частоти випромінювання при проходженні кювети;
- довжина оптичного шляху;
- показник заломлення середовища калібровки.

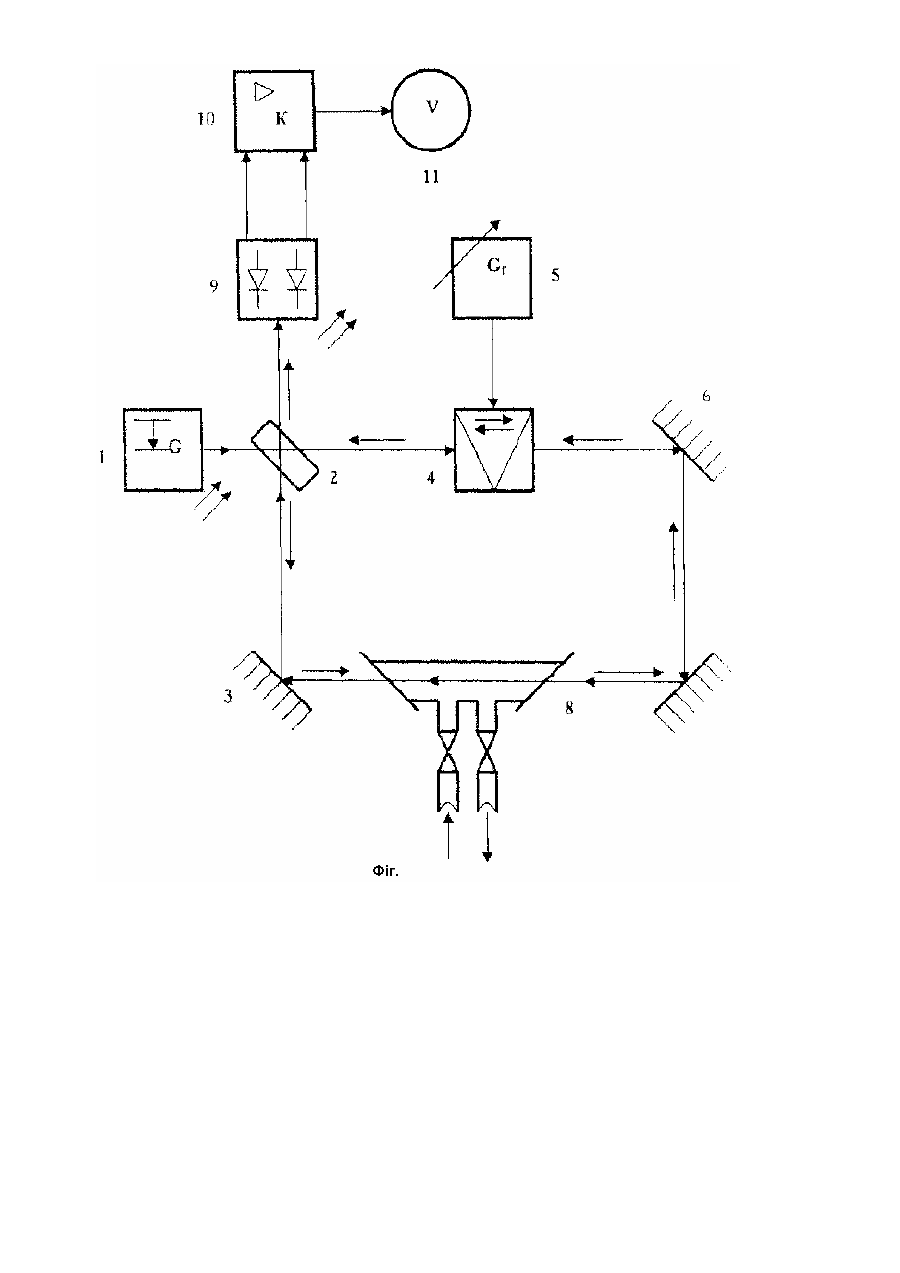

2. Пристрій визначення показника заломлення середовища, який складається з оптично з'єднаних джерела оптичного випромінювання і розщеплювача оптичного випромінювання, кювети з середовищем, що аналізується, першого дзеркала, другого дзеркала, третього дзеркала, оптичного приймача, підсилювача електричної напруги, входом з'єднаного з виходом оптичного приймача, індикатора, входом з'єднаного з виходом підсилювача електричної напруги, який відрізняється тим, що пристрій оснащений оптичним частотним модулятором, радіочастотним генератором, вихід якого з'єднаний з електричним входом оптичного частотного модулятора, при цьому розщеплювач оптичного випромінювання оптично зв'язаний з першим дзеркалом і через оптичний частотний модулятор - з другим дзеркалом, яке оптично зв'язано з третім дзеркалом, що оптично зв'язано через кювету з середовищем, що аналізується, з першим дзеркалом, а оптичний приймач оптично з'єднаний з розщеплювачем оптичного випромінювання.
3. Пристрій за п. 2, який відрізняється тим, що як підсилювач електричної напруги вибраний диференційний підсилювач.
Додаткова інформація
Назва патенту англійськоюMethod of determining the medium refraction index and the device for the realization of the method
Автори англійськоюIlienko Anatolii Mykolaiovych, Skrypnyk Yurii Oleksiiovych, Shmarov Valerii Mykolaiovych
Назва патенту російськоюСпособ определения показателя преломления среды и устройство для осуществления способа
Автори російськоюИльенко Анатолий Николаевич, Скрипник Юрий Алексеевич, Шмаров Валерий Николаевич
МПК / Мітки
МПК: G01N 21/45
Мітки: визначення, показника, заломлення, спосіб, середовища, здійснення, пристрій
Код посилання
<a href="https://ua.patents.su/4-64806-sposib-viznachennya-pokaznika-zalomlennya-seredovishha-i-pristrijj-dlya-jjogo-zdijjsnennya.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення показника заломлення середовища і пристрій для його здійснення</a>
