Робоче колесо високонапірної радіально-осьової гідромашини
Номер патенту: 19948
Опубліковано: 25.12.1997
Автори: Гришин Олександр Мефодійович, Бондаренко Анатолій Васильович, Зав'ялов Павло Сергійович, Кухтенков Юрій Михайлович, Чалий Ігор Анатолійович
Формула / Реферат
Формула изобретения
Рабочее колесо высоконапорной радиально-осевой гидромашины, содержащее втулку, нижний обод и установленные между ними лопасти, отличающееся тем, что, с целью повышения надежности гидромашины при работе в турбинном режиме, привтулочный выходной участок каждой лопасти выполнен поворотным.
Текст

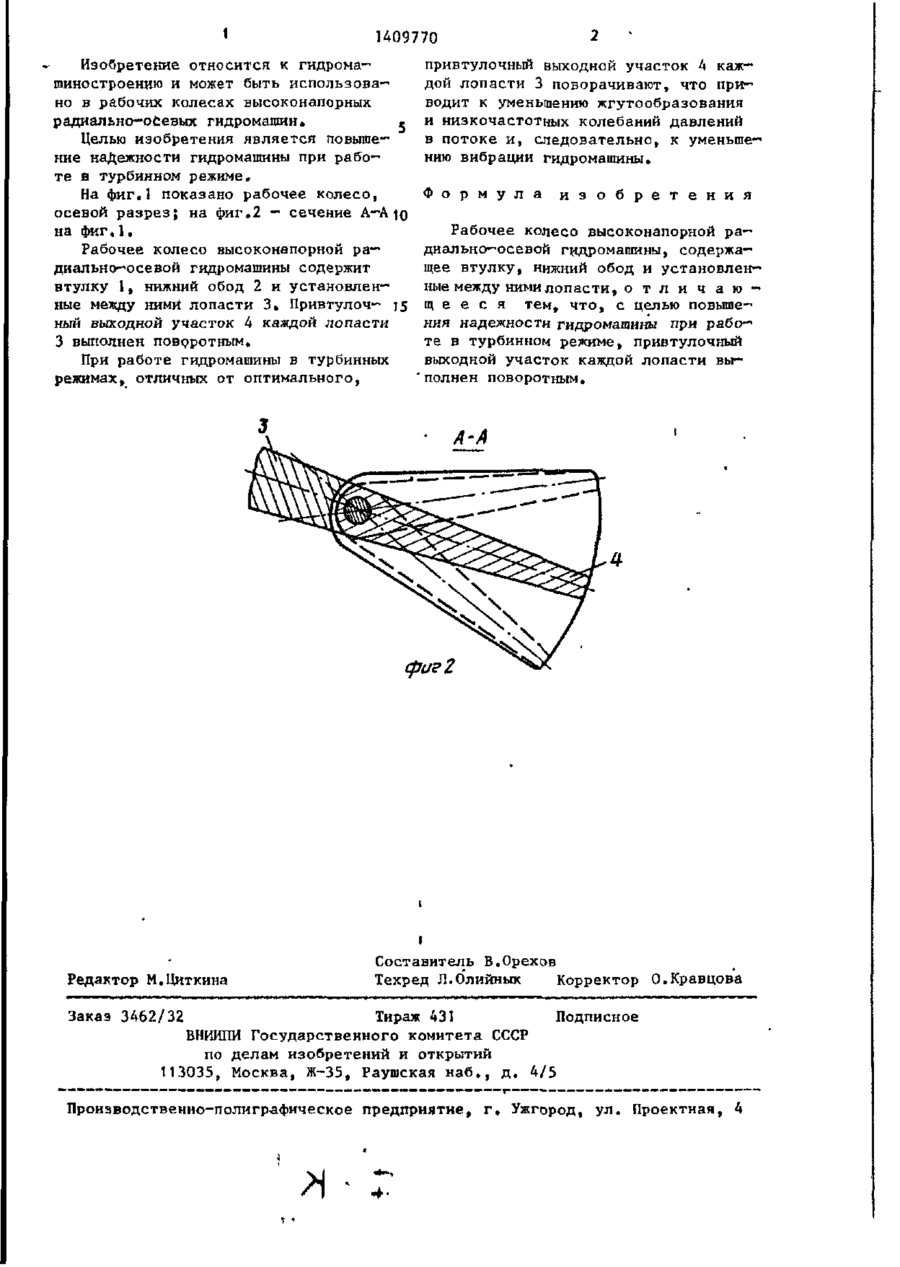

Изобретение позволяет повысить надежность гидромашины-при работе в турбинном режиме. Лопасти 3 установлены между втулкой 1 и нижним обо*-* дом 2. Привтулочный выходной участок 4 каждой лопасти выполнен поворотным. При повороте участка 4 уменьшаются жгутообразование и низкочастотные колебания давления в потоке и, следо" вательно» уменьшаются вибрации гидро" машины. 2 ил» сриг! к 1 1409770 Изобретение относится к гидромашиностроению И МОЖеТ бЫТЬ ИСПОЛЬЗОВЗ" но в рабочих колесах высоконапорных радиально-осевых гидромашин, е Целью изобретения является повыше*" ние надежности гидромашины при работе в турбинном режиме. На фиг.1 показано рабочее колесо, осевой разрез; на фиг.2 - сечение А-А|о на фиг.1. Рабочее колесо высоконапорной ра— диально-осевой гидромашины содержит втулку 1, нижний обод 2 и установленные между ними лопасти 3. Привтулоч- 15 нын выходной участок 4 каждой лопасти 3 выполнен поворотным. При работе гидромашины в турбинных режимах, отличных от оптимального, привтулочный выходной участок 4 каждой лопасти 3 поворачивают, что приводит к уменьшению жгутообразования и низкочастотных колебаний давлений в потоке и, следовательно, к уменьшению вибрации гидромашины. Ф о р м у л а и з о б р е т е н и я Рабочее колесо высоконапорной ра— диально—осевой гидромашины, содержащее втулку, нижний обод и установленные между ними лопасти, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения надежности гидромашины при рабо- 4 те в турбинном режиме, привтулочный выходной участок каждой лопасти выполнен поворотным. А-А фиг 2 Редактор М.Циткина Составитель В.Орехов Техред Л.Олийнык Корректор О.Кравцова Заказ 3462/32 Тираж 431 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д, 4/5 Производственно-полигр-афическое предприятие, г, Ужгород, ул. Проектная,
ДивитисяДодаткова інформація
Автори англійськоюZavialov Pavlo Serhiiovych, Bondarenko Anatolii VAsyliovych
Автори російськоюЗавьялов Павел Сергеевич, Бондаренко Анатолий Васильевич
МПК / Мітки
МПК: F03B 3/12
Мітки: гідромашини, робоче, колесо, радіально-осьової, високонапірної
Код посилання
<a href="https://ua.patents.su/2-19948-roboche-koleso-visokonapirno-radialno-osovo-gidromashini.html" target="_blank" rel="follow" title="База патентів України">Робоче колесо високонапірної радіально-осьової гідромашини</a>
