Збірний токарний різець соломко

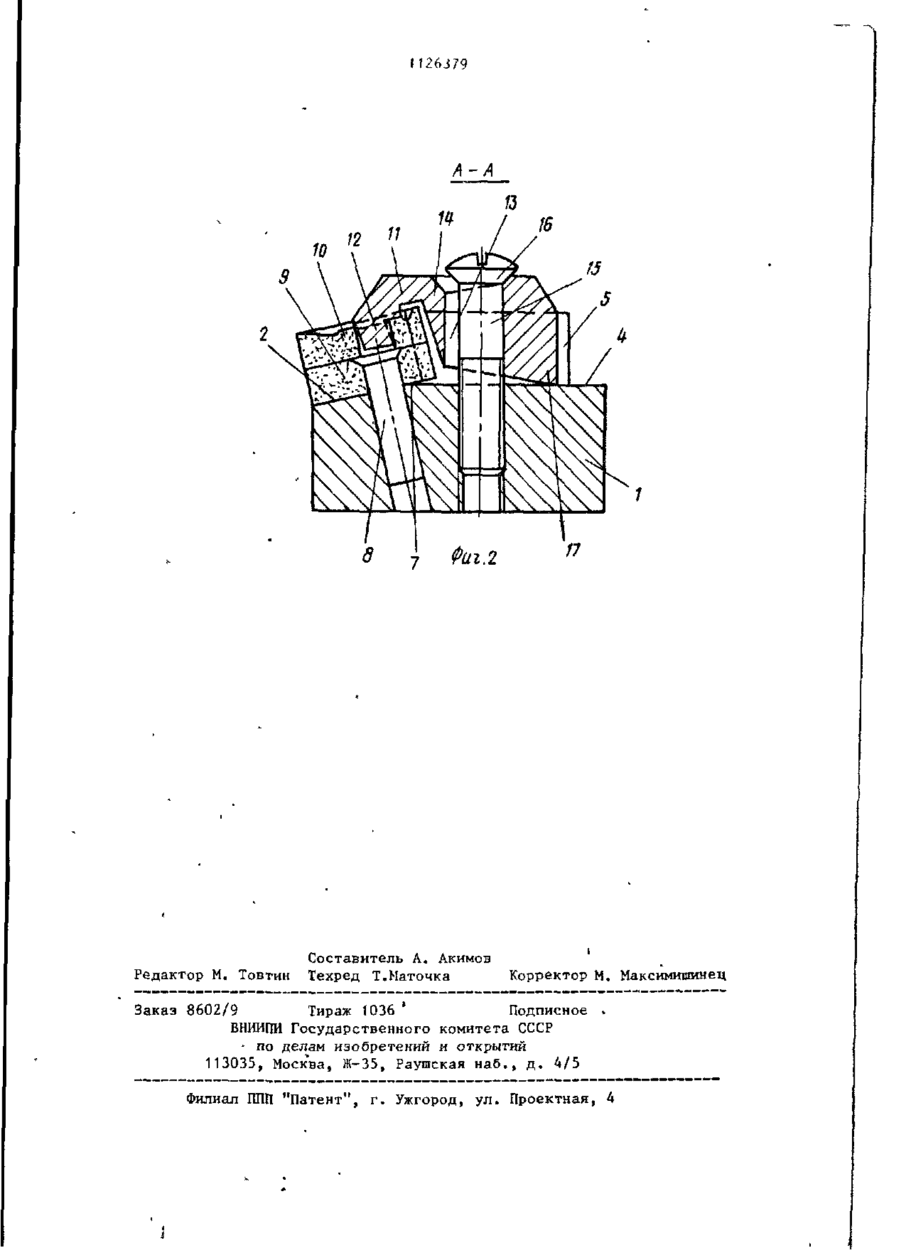

Сборный токарный резец, содержащий державку, режупсую пласги.ну с отверстием, размещенную на подкладке на основении гнезда державки, крепежный винт с головкой и прихват, установленный в пазу державки и со тёидержащии поверхности для взаимодї ствия с передней поверхностью и боковой поверхностью отверстия на режущей пластинеt дном паза державки и головкой крепежного винта, о т л и ч а ю щ и й с я тем, что, с целью увеличения надежности крепления режущей пластины, дно па >а державки выполнено параллельно основанию державки и пересекает основание гнезда державки, крепежный винт расположен перпендикулярно дну паза державки, d поверхность прихвата цля взаимодействия с головкой крепежного винта выполнена под углом к дну паза державки. Риг Л 1 1126379 Изобретение относится к металлообработке. Известен сборный токарный резец, содержащий державку, режущую пластину с отверстием, размещенную на подкладке на основании гнезда державки, крепежный винт с головкой и прихват, установленный в пазу державки и содержащий поверхности для (0 взаимодействия с передней поверхностью и боковой поверхностью отверстия на режущей пластине» дном паза державки и головкой крепежного винта [ij . Однако данный сборный токарный резец характеризуется недостаточной надежностью крепления режущей пластины , Цель изобретения - повышение надежности крепления режущей пластины. 20 Поставленная цель достигается тем, что в сборном токарном резце, содержащем державку, режущую пластину с отверстием, размещенную на подклад25 ке на основании гнезда державки, крепежный винт с головкой и прихват, установленный в пазу державки и содержащий поверхности для взаимодействия с передней поверхностью и боковой поверхностью отверстия на ре- 30 жущей пластине, дном паза державки и головкой крепежного винта, дно паза державки выполнено параллельно основанию державки и пересекает основание гнезда державки, крепежный 35 винт расположен перпендикулярно дну пазу державки, а поверхность прихвата для взаимодействия с головкой крепежного винта выполнена под углом к дну паза державки. 40 На фиг. 1 показана державка сборного токарного резца, вид в плане; па фиг. 2 - сечение А-А на фиг, 1. На державке 1 выполнено гнездо, основание 2 которого наклонено отно- 45 сительно нижней, горизонтальной опорной поверхности самой державки резца, а боковая стенка 3 расположена относительно основания 2 под углом на 1,5-2,0° менее прямого угла. Пер- 50 пендикулярЕіо направленности стенки 3, на верхней поверхности державки 1 ' выполнен прямоугольного сечения паз, дно 4 которого параллельно опорной поверхности державки 1 и ограничено вертикальными стенками 5, которые пересекают стенку 3 среза и образуют две опорные грани 6. При этом дьо 4 пересекается с основанием 2 гнезда державки по грани 7. На основании гнезда державки штифтом 8 закрепляется подкладка 9, на которой устанавливается режущая пластина 10. Прихват П своим выступом \2 захватывает режущую пластину 10 за центральное отверстие. В прихвате выполнено отверстие 13 под крепежный винт с коническим участком 14, образующая которого наклонена к. дну 4 паза державки. Крепежный винт 15 установлен перпендикулярно дну паза державки, • а на его головке 16 выполнена коническая поверхность, взаимодействующая с поверхностью прихвата. Сборку резца начинают с установки на основании 2 с боковой стенкой 3 штифта 8 с подкладкой 9, на которую накладывают режущую пластину 10. В продольный паз со стенками 5 устанавт ливагот закрепляемый винтом 15 прихват 11, выступом 12 захватывающий за центральное отверстие режущую пластину 10. Коническая головка 16 винта 15 взаимодействует с коническим участком 14 отверстия 13 прихвата 11, который, опираясь на хвостовую часть 17, притягивает режущую пластину 10 к базовым опорным выступам и одновременно давит на пластину 10 сверху. Грань 7, образованная поверхностями 2 и 4, обеспечивает прилегание опорной пластины ко всей поверхности основания 2. Предлагаемый сборный токарный резец позволяет увеличить надежность крепления режущей пластины и повысить за счет этого производительность обработки и стойкость резца. M26J79 A'A 10 Редактор М. Товтин 12 Составитель А. Акимов Техред Т.Маточка 16 15 Корректор М. Максимишинец Заказ 8602/9 Тираж 1036 * Подписное . ВНИИПИ Государственного комитета СССР • по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ГШП "Патент", г. Ужгород, ул. Проектная, 4
