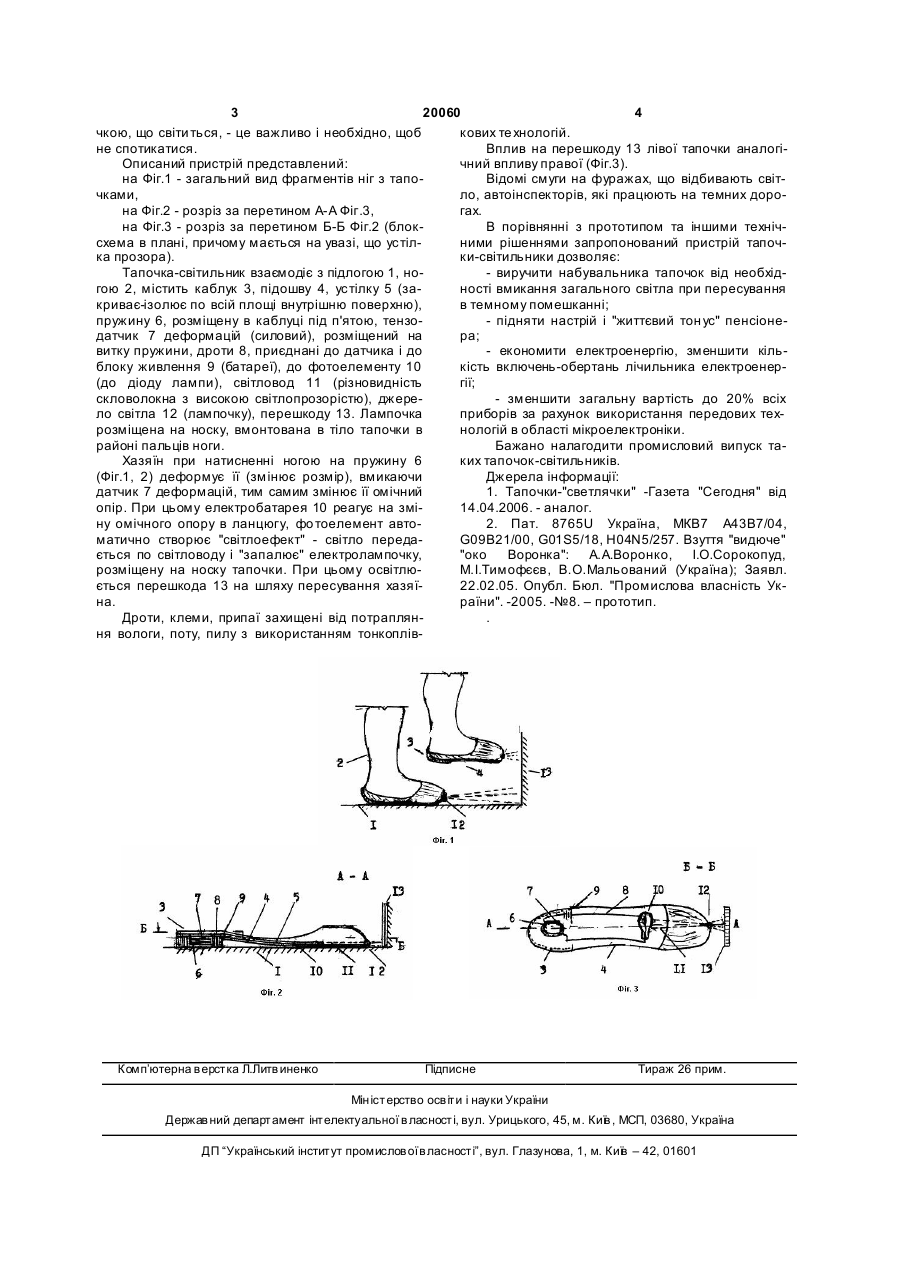

УКРАЇНА (19) UA (11) 20060 (13) U (51) МПК (2006) A43B 7/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ТАПОЧКА-СВІТИЛЬНИК 1 2 (13) 20060 (11) При завищених вібраціях імпульси потрапляють на нейтралізатор, де відбувається гасіння величини амплітуд коливань і захист від шкідливих випромінювань. Вплив на перешкоди лівого взуття аналогічний впливу на перешкоду правого. Батарея, випромінювач інфрачервоних променів, перетворювач (сенсор), генератор знаходяться на поверхні взуття і з'єднані між собою проводами. Недоліком пристрою є відсутність в конструкції датчика деформацій (силового), фотоелементу, джерела світла (лампочки). Наявність деталей і проводів на поверхні взуття ускладнює експлуатацію і повсякденне застосування видючого взуття. В основу корисної моделі поставлено завдання - створення такого пристрою взуття, який дозволяв би безперешкодно, без боязливо пересуватися по квартирі у відсутності світла (як це буває часто у повсякденному житті). Людині приходиться пересуватися на дотик (навпомацки). Поставлене завдання досягається тим, що тапочка-світильник, яка каблук, пружину, підошву, устілку, батарею, дроти, відповідно корисної моделі, що вона додатково постачена датчиком деформацій, фотоелементом, світловодом, випромінювачем світла, при цьому датчик розміщений в каблуці на витку пружини, блок живлення, дроти, фотоелемент, світловод, джерело світла з'єднані в електричне поле і розміщені під устілкою. Таке розміщення деталей в тапочці дозволяє створити підсвічування шляху, дозволяє похилим людям вільно пересуватися в темноті з лампо UA Корисна модель відноситься до області легкої промисловості, до мікроелектроніки і може бути використана в повсякденному житті в темноті особами з поганим зором. Відомі тапочки-"світильники", що містять каблук, підошву, підлогу, блок живлення (батарею), дроти, перешкоду - аналог [1]. Батарея електроживлення розміщена в роз'ємі під підошвою. Тапочки-"світильники" вмикаються в темноті завдяки наявності вмикача, виконаного у вигляді спіралі. Відбувається це тоді, коли вона "відчує" тиск ноги хазяїна на спіраль, при цьому замикається електричне поле і запалюється лампочка. Недоліками пристрою є відсутність пружини, розміщеної в площині устілки, невдале розташування дротів в електричному полі, часті поломки спайок в деталях електричного поля. Найбільш близьким до корисної моделі є пристрій взуття видючого, що містить підлогу, ноги, каблук, підошву, батарею електроживлення, дроти, пружину, перешкоду - прототип [2]. Пристрій постачений оптико-електронним перетворювачем, генератором-посилювачем механічних коливань, нейтралізатором і гідроізоляцією. Вібратор виконаний у вигляді пружини, розміщеної в каблуці. Батарея постачає електрострумом випромінювач інфрачервоних променів. Останні, потрапляючи на перешкоду, відбиваються і потрапляють на оптикоелектронний перетворювач (сенсор). Останній дозволяє механічні імпульси, котрі потрапляючи на генератор, збільшуються за амплітудою, викликаючи у вібраторі коливання, попереджають хазяїна взуття про близькість перешкоди, небезпеку. U ється тим, що додатково оснащена датчиком деформацій, фотоелементом, світловодом, випромінювачем світла, при цьому датчик розміщений в каблуці на витку пружини, блок живлення (батарея), дроти, фотоелемент, світловод, джерело світла з'єднані в електричне коло і розміщені під устілкою. (19) (21) u200606761 (22) 19.06.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Воронко Андрій Анатолійович, Тимофєєв Микола Іванович, Сорокопуд Іван Олександрович (73) Воронко Андрій Анатолійович, Тимофєєв Микола Іванович, Сорокопуд Іван Олександрович Тапочка-світильник, що містить каблук, пружину, підошву, устілку, батарею, дроти, яка відрізня 3 20060 4 чкою, що світи ться, - це важливо і необхідно, щоб кових те хнологій. не спотикатися. Вплив на перешкоду 13 лівої тапочки аналогіОписаний пристрій представлений: чний впливу правої (Фіг.3). на Фіг.1 - загальний вид фрагментів ніг з тапоВідомі смуги на фуражах, що відбивають світчками, ло, автоінспекторів, які працюють на темних дорона Фіг.2 - розріз за перетином А-А Фіг.3, гах. на Фіг.3 - розріз за перетином Б-Б Фіг.2 (блокВ порівнянні з прототипом та іншими технічсхема в плані, причому мається на увазі, що устілними рішеннями запропонований пристрій тапочка прозора). ки-світильники дозволяє: Тапочка-світильник взаємодіє з підлогою 1, но- виручити набувальника тапочок віднеобхідгою 2, містить каблук 3, підошву 4, устілку 5 (заності вмикання загального світла при пересування криває-ізолює по всій площі внутрішню поверхню), в темному помешканні; пружину 6, розміщену в каблуці під п'ятою, тензо- підняти настрій і "життєвий тон ус" пенсіонедатчик 7 деформацій (силовий), розміщений на ра; витку пружини, дроти 8, приєднані до датчика і до - економити електроенергію, зменшити кільблоку живлення 9 (батареї), до фотоелементу 10 кість включень-обертань лічильника електроенер(до діоду лампи), світловод 11 (різновидність гії; скловолокна з високою світлопрозорістю), джере- зменшити загальну вартість до 20% всіх ло світла 12 (лампочку), перешкоду 13. Лампочка приборів за рахунок використання передових техрозміщена на носку, вмонтована в тіло тапочки в нологій в області мікроелектроніки. районі пальців ноги. Бажано налагодити промисловий випуск таХазяїн при натисненні ногою на пружину 6 ких тапочок-світильників. (Фіг.1, 2) деформує її (змінює розмір), вмикаючи Джерела інформації: датчик 7 деформацій, тим самим змінює її омічний 1. Тапочки-"светлячки" -Газета "Сегодня" від опір. При цьому електробатарея 10 реагує на змі14.04.2006. - аналог. ну омічного опору в ланцюгу, фо тоелемент авто2. Пат. 8765U Україна, МКВ7 А43В7/04, матично створює "світлоефект" - світло передаG09B21/00, G01S5/18, H04N5/257. Взуття "видюче" ється по світловоду і "запалює" електролампочку, "око Воронка": А.А.Воронко, І.О.Сорокопуд, розміщену на носку тапочки. При цьому освітлюM.I.Тимофєєв, В.О.Мальований (Україна); Заявл. ється перешкода 13 на шляху пересування хазяї22.02.05. Опубл. Бюл. "Промислова власність Укна. раїни". -2005. -№8. – прототип. Дроти, клеми, припаї захищені від потраплян. ня вологи, поту, пилу з використанням тонкоплів Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
