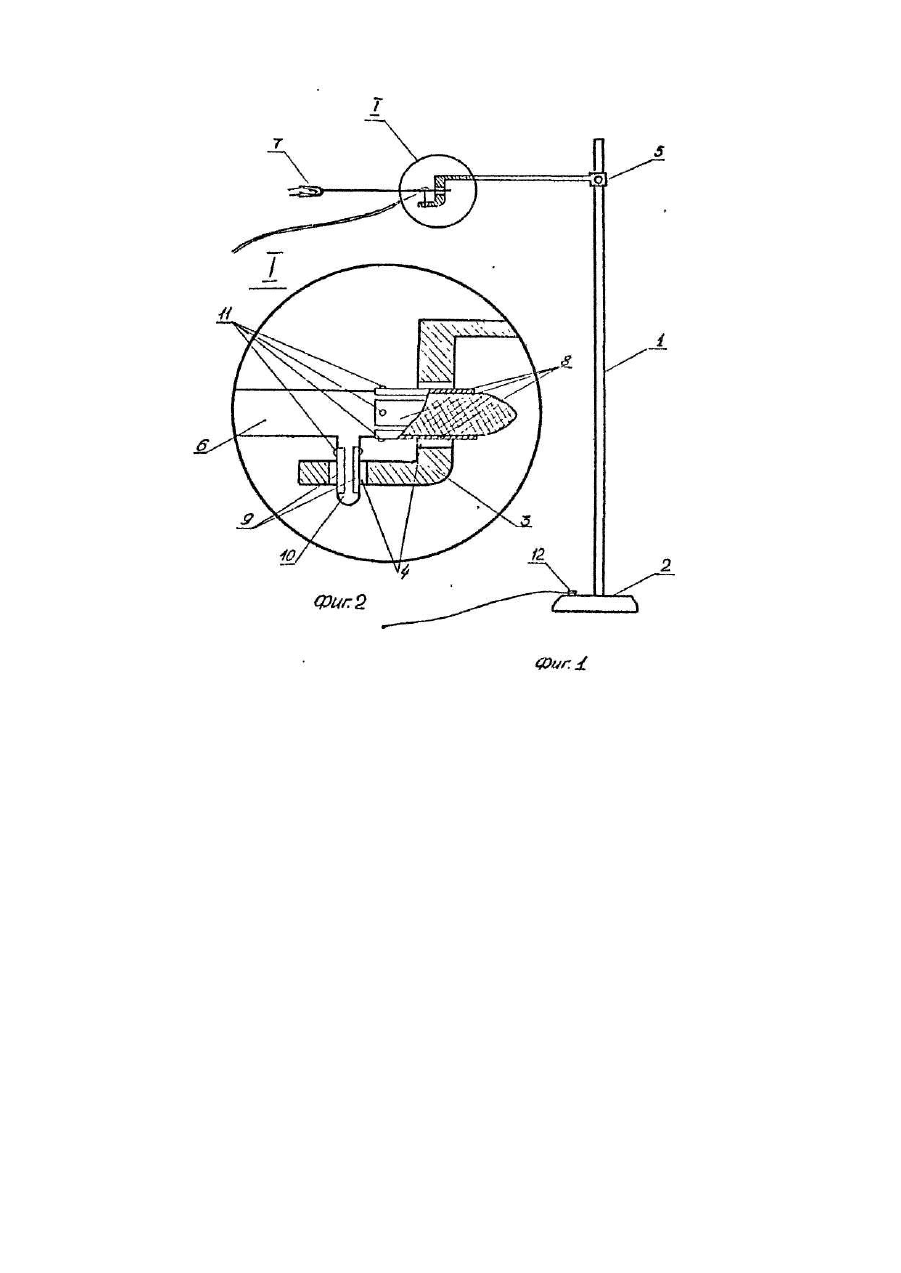

Датчик тремометра

Изобретение относится к медицинской технике, а именно к приборам для исследования движения человеческого тела или его частей и может быть использовано для изучения координаторных способностей, диагностики неврологических заболеваний и эффективности лечения, в психофизиологии, при профессиональном отборе. Известен датчик, содержащий токопроводную плату с отверстиями, помещенную на рукояти и указку [1]. Недостатками аналога являются: малая информативность, т.к. не учитывается направление колебаний, возможность определения тремора только рук у здоровых людей, громоздкость, необходимость удерживать все элементы датчика на вытянутой руке и выполнять несколько операций одновременно. Известен датчик, содержащий плату в виде двух взаимоперпендикулярных пластин, содержащих несколько отверстий различного диаметра и обрамленных токопроводными сегментами, указку с ответвлением перпендикулярным основному стержню [2]. Недостатками вышеописанного датчика являются: сложность конструкции платы, обилие электрических связей, большие габариты, утомление руки при подборе необходимого отверстия в результате поочередного введения указки в каждое из отверстий с последующей установкой конечности в удобном положении. Значительная потеря рабочего времени. Ограниченное количество отверстий не позволяет найти оптимальный для регистрации тремора диаметр, что отрицательно влияет на точность исследования. Исключено использование датчика при патологических состояниях с двигательными и координаторными нарушениями. В основу изобретения поставлена задача сокращения времени исследования. Поставленная задача решается тем, что на вертикальной и горизонтальной пластинах платы размещена диафрагма из токопроводного материала, а на рабочих концах указки расположены токопроводные изолированные друг от др уга элементы, выполненные в виде продольных полос. Наличие одного отверстия на пластинах платы исключает необходимость длительного подбора оптимального диаметра отверстия, что значительно сокращает время исследования, не требуется специальной подготовки специалиста, исключается утомление руки, особенно при патологии нервной системы. Упрощение конструкции платы и применение указки с продольными токопроводными полосами снижают громоздкость и металлоемкость датчика без ухудшения информативности исследования. Сущность изобретения поясняется чертежами. На фиг. 1 изображен датчик, общий вид; на фиг. 2 - узел с боковым разрезом, на фиг. 1. Устройство содержит стойку шта тива 1 с подставкой 2, плату из двух взаимоперпендикулярных токопроводных пластин 3, в каждой из которых располагается отверстие 4 с размещенной в нем диафрагмой 5. Указка 6 содержит четыре продольно расположенные на ней полосы 7 на основном стержне и две полосы 8 на ответвлении 9, изолированные друг от др уга и соединенные с соответствующим каналом регистрирующего устройства. Предложенный датчик тремометра работает следующим образом: путем перемещения по стойке штатива 1 устанавливаем плату на уровне глаз. Указка 6 надевается на указательный палец. Выпрямляя руку в локтевом суставе стержень указки вводят в отверстие диафрагмы 5 так, чтобы длительность касания полос 7 стержня и 8 ответвления 9 указки 6 с краями отверстий была минимальной. При этом контакт с вышеперечисленными полосами записывается соответствующим каналом регистрирующего устройства. Аналогично измеряется тремор головы. Таким образом, предлагаемое устройство позволяет быстро и более точно определить оптимальный диаметр отверстия, что сокращает сроки исследования и расширяет его функциональные возможности. Датчик позволяет измерять тремор как здоровых, так и больных людей с различными заболеваниями нервной системы. При этом не происходит утомления руки, т.к. необходимый диаметр отверстия подбирается исследователем одновременно с регистрацией колебаний. Значительно упрощается конструкция устройства и его изготовление. Не требуются специальные навыки при тремометрии.
