Спосіб подрібнення матеріалів у вальцьових верстатах

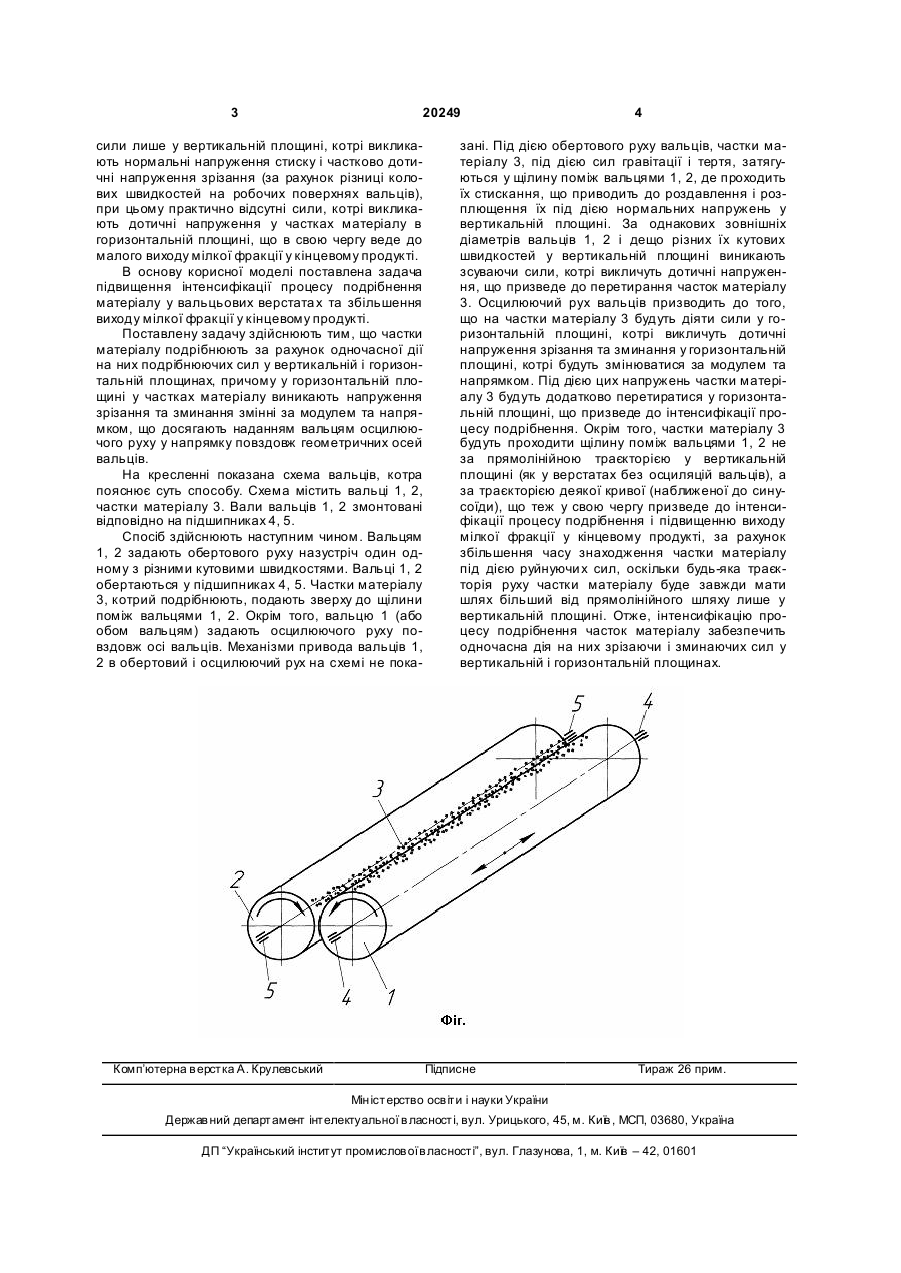

Спосіб подрібнення матеріалів у вальцьових верстатах, за яким подрібнення матеріалів здійснюють роздавленням, розплющенням і перети 3 20249 сили лише у вертикальній площині, котрі викликають нормальні напруження стиску і частково дотичні напруження зрізання (за рахунок різниці колових швидкостей на робочих поверхнях вальців), при цьому практично відсутні сили, котрі викликають дотичні напруження у частках матеріалу в горизонтальній площині, що в свою чергу веде до малого виходу мілкої фракції у кінцевому продукті. В основу корисної моделі поставлена задача підвищення інтенсифікації процесу подрібнення матеріалу у вальцьових верстата х та збільшення виходу мілкої фракції у кінцевому продукті. Поставлену задачу здійснюють тим, що частки матеріалу подрібнюють за рахунок одночасної дії на них подрібнюючих сил у вертикальній і горизонтальній площинах, причому у горизонтальній площині у частках матеріалу виникають напруження зрізання та зминання змінні за модулем та напрямком, що досягають наданням вальцям осцилюючого руху у напрямку повздовж геометричних осей вальців. На кресленні показана схема вальців, котра пояснює суть способу. Схема містить вальці 1, 2, частки матеріалу 3. Вали вальців 1, 2 змонтовані відповідно на підшипниках 4, 5. Спосіб здійснюють наступним чином. Вальцям 1, 2 задають обертового руху назустріч один одному з різними кутовими швидкостями. Вальці 1, 2 обертаються у підшипниках 4, 5. Частки матеріалу 3, котрий подрібнюють, подають зверху до щілини поміж вальцями 1, 2. Окрім того, вальцю 1 (або обом вальцям) задають осцилюючого руху повздовж осі вальців. Механізми привода вальців 1, 2 в обертовий і осцилюючий рух на схемі не пока Комп’ютерна в ерстка А. Крулевський 4 зані. Під дією обертового руху вальців, частки матеріалу 3, під дією сил гравітації і тертя, затягуються у щілину поміж вальцями 1, 2, де проходить їх стискання, що приводить до роздавлення і розплющення їх під дією нормальних напружень у вертикальній площині. За однакових зовнішніх діаметрів вальців 1, 2 і дещо різних їх кутових швидкостей у вертикальній площині виникають зсуваючи сили, котрі викличуть дотичні напруження, що призведе до перетирання часток матеріалу 3. Осцилюючий рух вальців призводить до того, що на частки матеріалу 3 будуть діяти сили у горизонтальній площині, котрі викличуть дотичні напруження зрізання та зминання у горизонтальній площині, котрі будуть змінюватися за модулем та напрямком. Під дією цих напружень частки матеріалу 3 будуть додатково перетиратися у горизонтальній площині, що призведе до інтенсифікації процесу подрібнення. Окрім того, частки матеріалу 3 будуть проходити щілину поміж вальцями 1, 2 не за прямолінійною траєкторією у вертикальній площині (як у верстатах без осциляцій вальців), а за траєкторією деякої кривої (наближеної до синусоїди), що теж у свою чергу призведе до інтенсифікації процесу подрібнення і підвищенню виходу мілкої фракції у кінцевому продукті, за рахунок збільшення часу знаходження частки матеріалу під дією руйнуючи х сил, оскільки будь-яка траєкторія руху частки матеріалу буде завжди мати шлях більший від прямолінійного шляху лише у вертикальній площині. Отже, інтенсифікацію процесу подрібнення часток матеріалу забезпечить одночасна дія на них зрізаючи і зминаючих сил у вертикальній і горизонтальній площинах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
