Номер патенту: 20340
Опубліковано: 15.01.2007
Автори: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Лопатько Костянтин Георгійович, Афтанділянц Євген Григорович, Похиленко Геннадій Миколайович
Формула / Реферат
Сталь, що містить вуглець, марганець, кремній, нікель, РЗМ і залізо, яка відрізняється тим, що її додатково легують хромом і ванадієм з наступним співвідношенням компонентів, ваг. %:
вуглець
0,35-0,45
марганець
1,60-1,90
кремній
0,20-0,50
нікель
0,46-0,60
РЗМ
0,02-0,06
хром
0,90-1,20
ванадій
0,05-0,12
залізо
решта
Текст

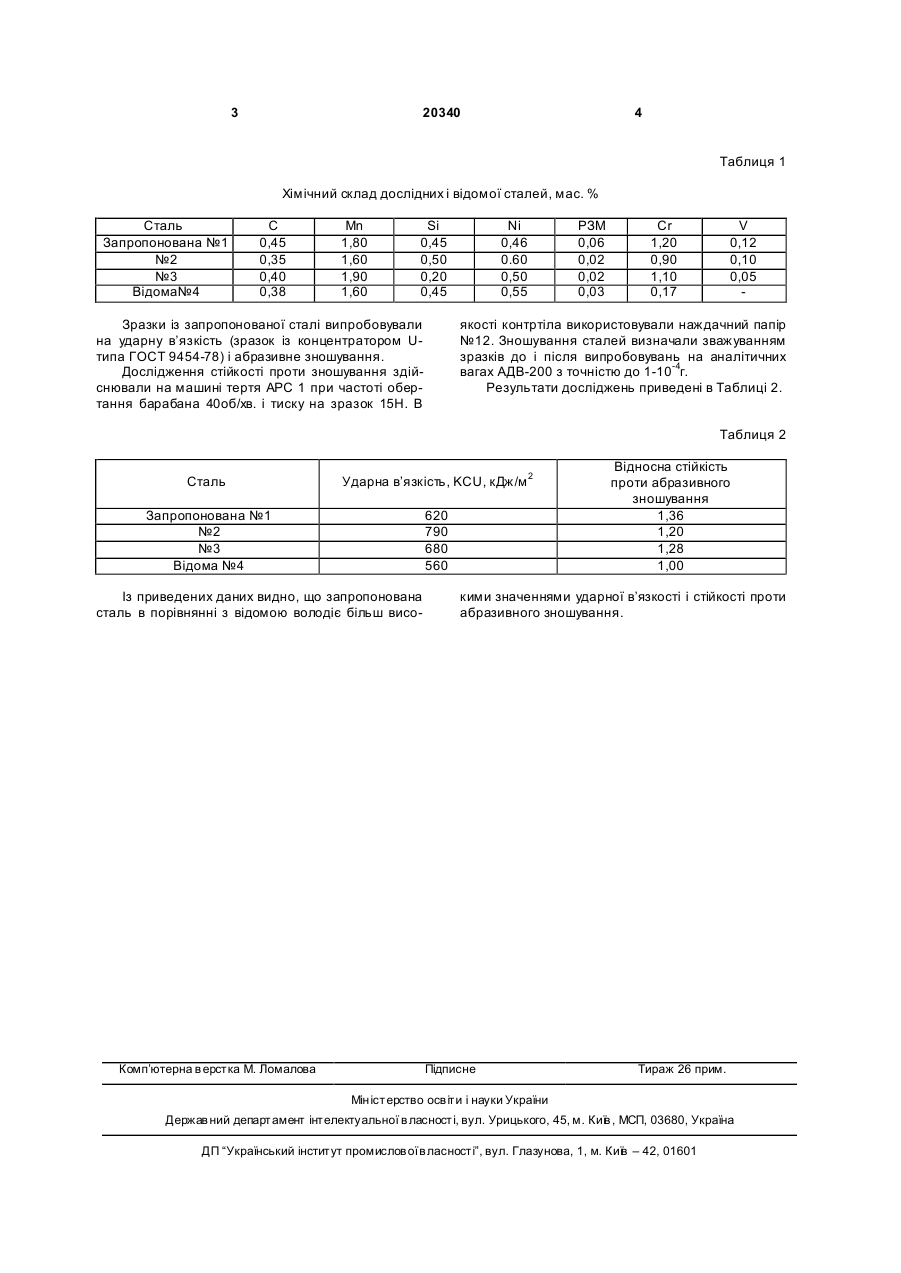

Сталь, що містить вуглець, марганець, кремній, нікель, РЗМ і залізо, яка відрізняється тим, 3 20340 4 Таблиця 1 Хімічний склад дослідних і відомої сталей, мас. % Сталь Запропонована №1 №2 №3 Відома№4 С 0,45 0,35 0,40 0,38 Mn 1,80 1,60 1,90 1,60 Si 0,45 0,50 0,20 0,45 Зразки із запропонованої сталі випробовували на ударну в’язкість (зразок із концентратором Uтипа ГОСТ 9454-78) і абразивне зношування. Дослідження стійкості проти зношування здійснювали на машині тертя АРС 1 при частоті обертання барабана 40об/хв. і тиску на зразок 15Н. В Ni 0,46 0.60 0,50 0,55 РЗМ 0,06 0,02 0,02 0,03 Cr 1,20 0,90 1,10 0,17 V 0,12 0,10 0,05 якості контртіла використовували наждачний папір №12. Зношування сталей визначали зважуванням зразків до і після випробовувань на аналітичних вагах АДВ-200 з точністю до 1-10-4г. Результати досліджень приведені в Таблиці 2. Таблиця 2 Сталь Ударна в’язкість, KCU, кДж/м 2 Запропонована №1 №2 №3 Відома №4 620 790 680 560 Із приведених даних видно, що запропонована сталь в порівнянні з відомою володіє більш висо Комп’ютерна в ерстка М. Ломалова Відносна стійкість проти абразивного зношування 1,36 1,20 1,28 1,00 кими значеннями ударної в’язкості і стійкості проти абразивного зношування. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSteel
Автори англійськоюKotrechko Oleksii Oleksiiovych, Pokhylenko Hennadii Mykolaiovych, Lopatko Kostiantyn Heorhiiovych, Aftandiliants Yevhen Hryhorovych
Назва патенту російськоюСталь
Автори російськоюКотречко Алексей Алексеевич, Похиленко Геннадий Николаевич, Лопатько Константин Георгиевич, Афтандилянц Евгений Григорьевич
МПК / Мітки
МПК: C22C 38/54
Мітки: сталь
Код посилання
<a href="https://ua.patents.su/2-20340-stal.html" target="_blank" rel="follow" title="База патентів України">Сталь</a>
Зносостійка сталь
Номер патенту: 7691
Опубліковано: 15.07.2005
Автор: Малінов Леонід Соломонович
МПК: C22C 38/12
Мітки: зносостійка, сталь
Формула / Реферат:
Зносостійка сталь, яка містить вуглець, марганець, кремній, алюміній, залізо, яка відрізняється тим, що вона додатково містить титан при наступному співвідношенні компонентів, мас. %: вуглець 1,15-1,45 марганець 6,70-10,0 кремній 0,30-0,60 алюміній 0,03-0,10 титан 0,05-0,20 ...
Корозійностійка сталь
Номер патенту: 51005
Опубліковано: 17.05.2004
Автори: Зеленський Володимир Сергійович, Константінов Олександр Вікторович, Чейлях Олександр Петрович, Чейлях Ян Олександрович
МПК: C22C 38/38
Мітки: сталь, корозійностійка
Формула / Реферат:
1. Корозійностійка сталь, яка містить вуглець, хром, марганець, кремній, мідь та залізо, яка відрізняється тим, що вона додатково містить нікель при наступному співвідношенні компонентів ( мас. %): вуглець 0,08-0,14 хром 15-21 марганець 8-12 кремній 0,85-1,6 мідь 0,6-1,4 ...
Сталь
Номер патенту: 50979
Опубліковано: 15.11.2002
Автори: Кирильченко Петро Миколайович, Бодров Юрій Андрійович, Климанчук Владислав Владиславович, Бабаскін Юрій Захарович, Фомицький Євген Іванович, Шипицин Сергій Якович, Кірчу Іван Федорович
МПК: C22C 38/18, C22C 38/34, C22C 38/04, C22C 38/08, C22C 38/06
Мітки: сталь
Формула / Реферат:
Сталь, яка містить вуглець, кремній, марганець, хром, нікель, азот, кальцій, додатково легована алюмінієм при наступному співвідношенні компонентів, мас. частка, %: вуглець 0,27-,34 кремній 1,8-2,5 марганець 10-12 хром 22-24 нікель 2-3,5 азот ...
Графітизована сталь
Номер патенту: 61520
Опубліковано: 17.11.2003
Автори: Козак Дмитро Сергійович, Бубликов Валентин Борисович
МПК: C22C 38/40, C22C 38/00
Мітки: графітизована, сталь
Формула / Реферат:
1. Графітизована сталь, що містить вуглець, кремній, марганець, залізо, яка відрізняється тим, що додатково легована магнієм та нікелем, при наступному співвідношенні інгредієнтів, %: вуглець 1,30-1,80 кремній 1,90-2,60 марганець 0,10-0,45 нікель 0,30-0,75 магній 0,03-0,06 ...
Сталь
Номер патенту: 7972
Опубліковано: 15.07.2005
Автори: Степанова Тетяна Василівна, Климанчук Владислав Владиславович, Бабаскін Юрій Захарович, Кірчу Іван Федорович, Шипицин Сергій Якович, Бодров Юрій Андрійович, Фомицький Євген Іванович, Кирильченко Петро Миколайович
МПК: C22C 38/04, C22C 38/06, C22C 38/18
Мітки: сталь
Формула / Реферат:
Сталь, яка містить вуглець, кремній, марганець, хром, азот, алюміній, залізо, яка відрізняється тим, що додатково містить кальцій при наступному співвідношенні компонентів, мас. %: вуглець 0,27-0,34 кремній 0,40-0,80 марганець 2,5-6,0 хром 20,0-27,0 азот 0,11-0,20 ...
Попередній патент: Спосіб ортопедичної підготовки до ендодонтичного лікування зуба зі зруйнованою коронкою
Наступний патент: Аморфний аквааміноортопірофосфат цинку-міді (іі)
Випадковий патент: Керування пропускною здатністю для голосового зв'язку за інтернет-протоколом (voip)
