Каструля

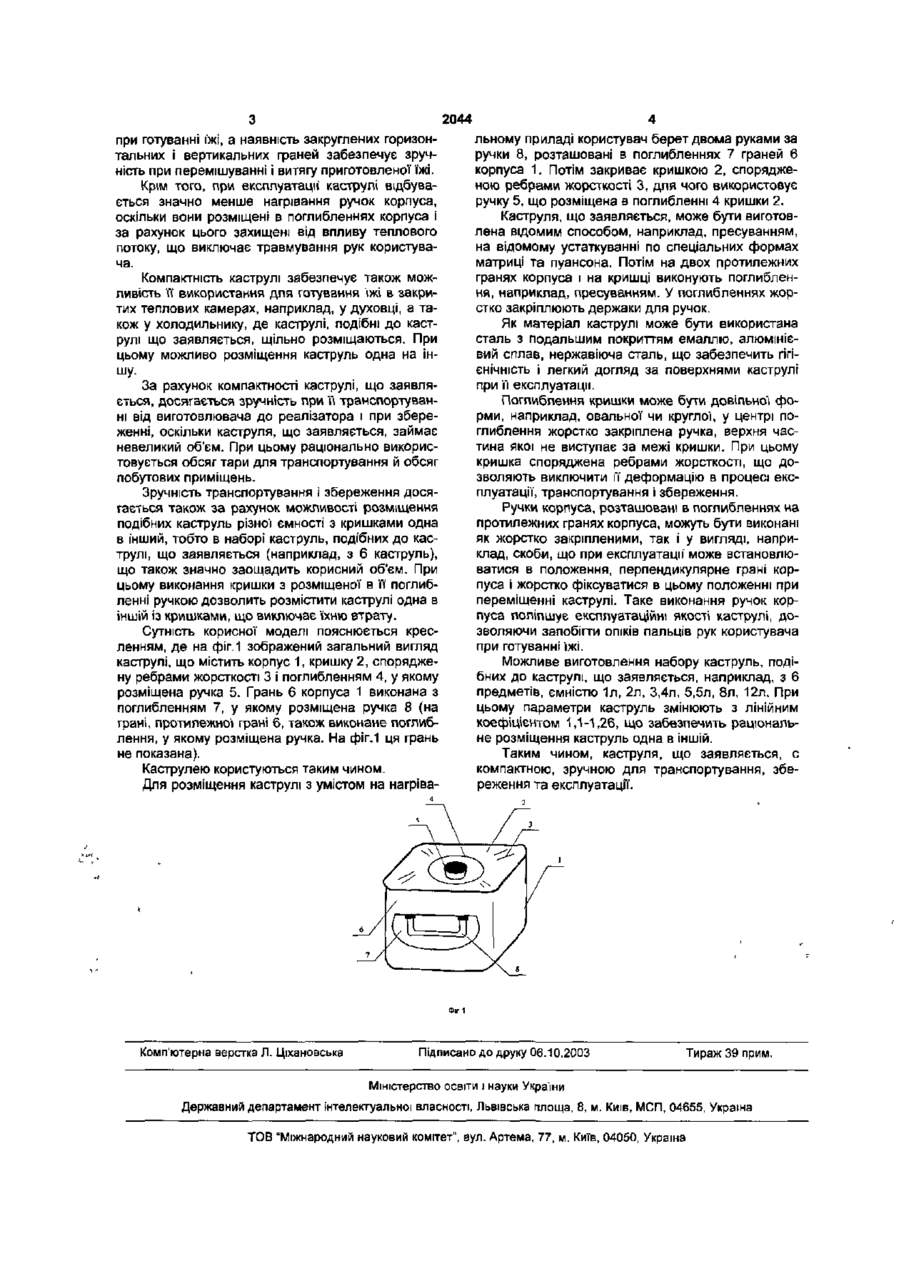

Каструля, що містить корпус та кришку, обладнані ручками, яка відрізняється тим, що корпус виконаний у формі прямого паралелепіпеда з квадратною основою і з округленими ребрами, а дві протилежні грані корпусу та кришка виконані з поглибленнями для розміщення в них ручок. дією високої температури. В основу технічного рішення поставлена задача удосконалення каструлі, у якій нова геометрична форма об'єкта, уведення нових конструктивних елементів і новий взаємозв'язок елементів пристрою дозволяє підвищити компактність каструлі, зменшити ії зовнішні габарити і за рахунок нього забезпечити зручність її експлуатації, транспортування і зберігання. Поставлена задача вирішується тим, що в каструлі, яка містить корпус і кришку, обладнані ручками, відповідно до технічного рішення, новим є те, що корпус виконаний у формі прямого паралелепіпеда з квадратною основою І з округленими ребрами, а дві протилежні грані корпуса і кришка виконані з поглибленнями для розміщення в них ручок. Причинно-наслідковий зв'язок між сукупністю ознак корисної" моделі. Що заявляється, і технічним результатом, що досягається, полягає в наступному. Одночасне виконання корпуса каструлі у формі прямого паралелепіпеда з квадратною основою і з округленими ребрами, а також виконання на двох протилежних гранях корпуса і на кришці поглиблень, у яких розміщені ручки, забезпечує підвищення компактності каструлі і зниження н зовнішніх габаритів, за рахунок чого забезпечується зручність транспортування, збереження, а також експлуатації каструлі. Обумовлено це тим, що форма каструлі, що заявляється, і розміщення ручок корпуса і. кришки в поглибленнях для них дозволяє одержати компактний виріб. За рахунок компактності каструлі забезпечується зручність її в експлуатації, оскільки через виконання основи корпуса квадратним відбувається рівномірне нагрівання вмісту каструлі О CM 2044 при готуванні їжі, а наявність закруглених горизонтальних і вертикальних граней забезпечує зручність при перемішуванні і витягу приготовленої їжі. Крім того, при експлуатації каструлі відбувається значно менше нагрівання ручок корпуса, оскільки вони розміщені в поглибленнях корпуса і за рахунок цього захищені від впливу теплового потоку, що виключає травмування рук користувача. Компактність каструлі забезпечує також можливість її використання для готування їжі в закритих теплових камерах, наприклад, у духовці, а також у холодильнику, де каструлі, подібні до каструлі що заявляється, щільно розміщаються. При цьому можливо розміщення каструль одна на Іншу. За рахунок компактності каструлі, що заявляється, досягається зручність при її транспортуванні від виготовлювача до реалізатора і при збереженні, оскільки каструля, що заявляється, займає невеликий об'єм. При цьому раціонально використовується обсяг тари для транспортування й обсяг побутових приміщень. Зручність транспортування і збереження досягається також за рахунок можливості розміщення подібних каструль різної ємності з кришками одна в інший, тобто в наборі каструль, подібних до каструлі, що заявляється (наприклад, з 6 каструль), що також значно заощадить корисний об'єм. При цьому виконання кришки з розміщеної в її поглибленні ручкою дозволить розмістити каструлі одна в іншій із кришками, що виключає їхню втрату. Сутність корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд каструлі, що містить корпус 1, кришку 2, споряджену ребрами жорсткості 3 і поглибленням 4, у якому розміщена ручка 5. Грань 6 корпуса 1 виконана з поглибленням 7, у якому розміщена ручка 8 (на грані, протилежної грані 6, також виконане поглиблення, у якому розміщена ручка. На фіг.1 ця грань не показана). Каструлею користуються таким чином. Для розміщення каструлі з умістом на нагріва Комп'ютерна верстка Л. Ціхановська льному приладі користувач берет двома руками за ручки 8, розташовані в поглибленнях 7 граней 6 корпуса 1. Потім закриває кришкою 2, спорядженою ребрами жорсткості 3, для чого використовує ручку 5, що розміщена в поглибленні 4 кришки 2. Каструля, що заявляється, може бути виготовлена відомим способом, наприклад, пресуванням, на відомому устаткуванні по спеціальних формах матриці та пуансона. Потім на двох протилежних гранях корпуса і на кришці виконують поглиблення, наприклад, пресуванням. У поглибленнях жорстко закріплюють держаки для ручок. Як матеріал каструлі може бути використана сталь з подальшим покриттям емаллю, алюмінієвий сплав, нержавіюча сталь, що забезпечить гігієнічність і легкий догляд за поверхнями каструлі при її експлуатації. Поглиблення кришки може бути довільної форми, наприклад, овальної чи круглої, у центрі поглиблення жорстко закріплена ручка, верхня частина якої не виступає за межі кришки. При цьому кришка споряджена ребрами жорсткості, що дозволяють виключити її деформацію в процесі експлуатації, транспортування і збереження. Ручки корпуса, розташовані в поглибленнях на протилежних гранях корпуса, можуть бути виконані як жорстко закріпленими, так і у вигляді, наприклад, скоби, що при експлуатації" може встановлюватися в положення, перпендикулярне грані корпуса і жорстко фіксуватися в цьому положенні при переміщенні каструлі. Таке виконання ручок корпуса поліпшує експлуатаційні якості каструлі, дозволяючи запобігти опіків пальців рук користувача при готуванні їжі. Можливе виготовлення набору каструль, подібних до каструлі, що заявляється, наприклад, з 6 предметів, ємністю 1л, 2л, 3,4л, 5,5л, 8л, 12л. При цьому параметри каструль змінюють з лінійним коефіцієнтом 1,1-1,26, що забезпечить раціональне розміщення каструль одна в іншій. Таким чином, каструля, що заявляється, с компактною, зручною для транспортування, збереження та експлуатації. Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул. Артема, 77, м. Київ, 04050, Україна
