Біспектральний телевізійний пірометр
Номер патенту: 20455
Опубліковано: 15.01.2007
Автори: Маркін Максим Олександрович, Янушкевич Олексій Валентинович, Порєв Володимир Андрійович
Формула / Реферат
Біспектральний телевізійний пірометр, що містить розташовані на одній оптичній осі з досліджуваним об'єктом оптичну систему, передавальну телевізійну камеру, до якої входять світлоелектричний перетворювач, формувач сигналу та пристрій введення відеосигналу в комп'ютер, який відрізняється тим, що оптична система має два різні світлофільтри, розташовані симетрично відносно оптичної осі, які оптично пов'язані з білінзою та об'єктивом, задня фокальна площина якого є одночасно чутливою площиною світлоелектричного перетворювача.
Текст

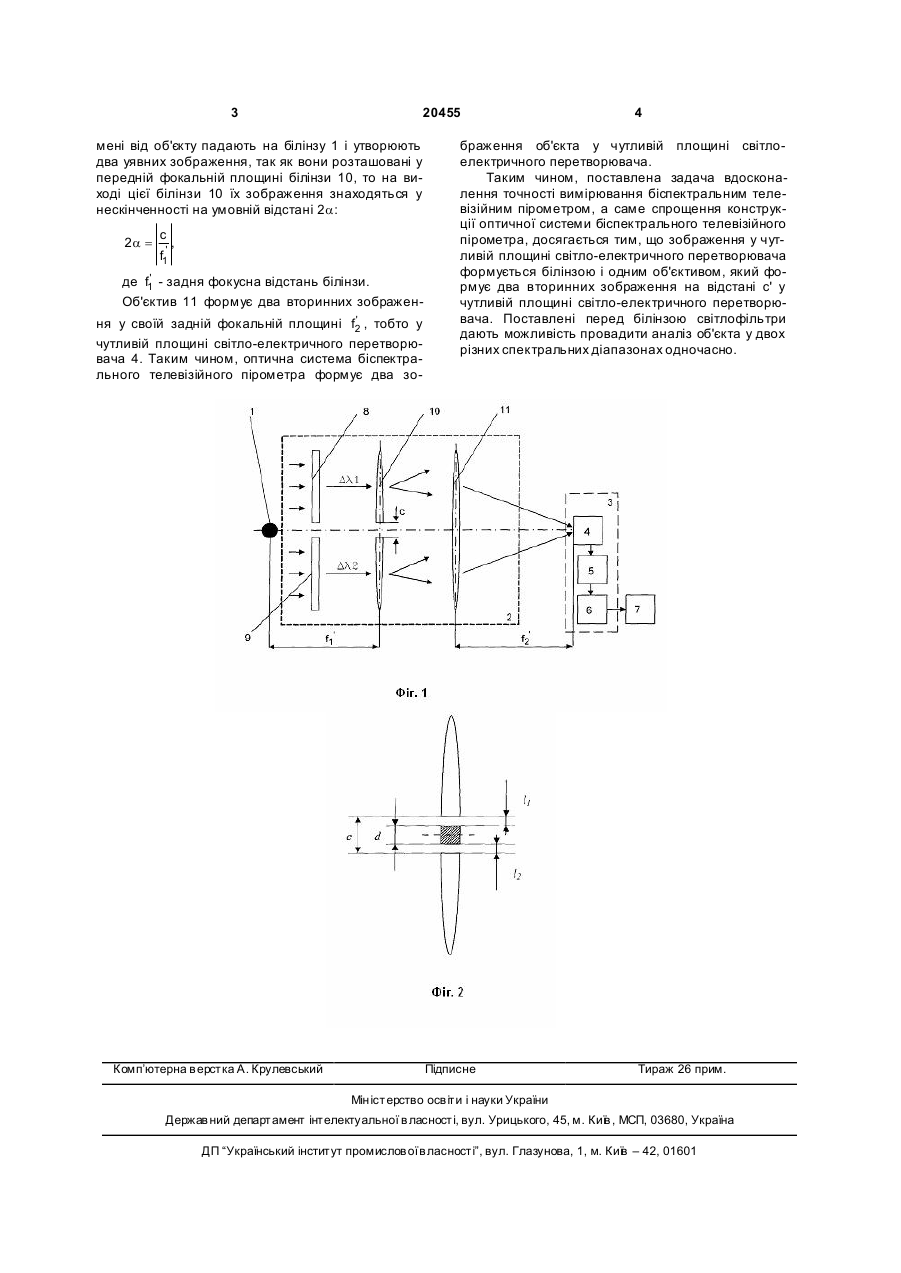

Біспектральний телевізійний пірометр, що 3 20455 мені від об'єкту падають на білінзу 1 і утворюють два уявних зображення, так як вони розташовані у передній фокальній площині білінзи 10, то на виході цієї білінзи 10 їх зображення знаходяться у нескінченності на умовній відстані 2a: 2a = c f1' , ' де f1 - задня фокусна відстань білінзи. Об'єктив 11 формує два вторинних зображен' ня у своїй задній фокальній площині f2 , тобто у чутливій площині світло-електричного перетворювача 4. Таким чином, оптична система біспектрального телевізійного пірометра формує два зо Комп’ютерна в ерстка А. Крулевський 4 браження об'єкта у чутливій площині світлоелектричного перетворювача. Таким чином, поставлена задача вдосконалення точності вимірювання біспектральним телевізійним пірометром, а саме спрощення конструкції оптичної системи біспектрального телевізійного пірометра, досягається тим, що зображення у чутливій площині світло-електричного перетворювача формується білінзою і одним об'єктивом, який формує два вторинних зображення на відстані с' у чутливій площині світло-електричного перетворювача. Поставлені перед білінзою світлофільтри дають можливість провадити аналіз об'єкта у двох різних спектральних діапазонах одночасно. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTelevision pyrometer for two radiation spectrum ranges
Автори англійськоюMarkin Maksym Oleksandrovych, Porev Volodymyr Andriiovych
Назва патенту російськоюТелевизионный пирометр для двух диапазонов спектра излучения
Автори російськоюМаркин Максим Александрович, Порев Владимир Андреевич
МПК / Мітки
МПК: H04N 7/00
Мітки: біспектральний, пірометр, телевізійний
