Цанговий патрон

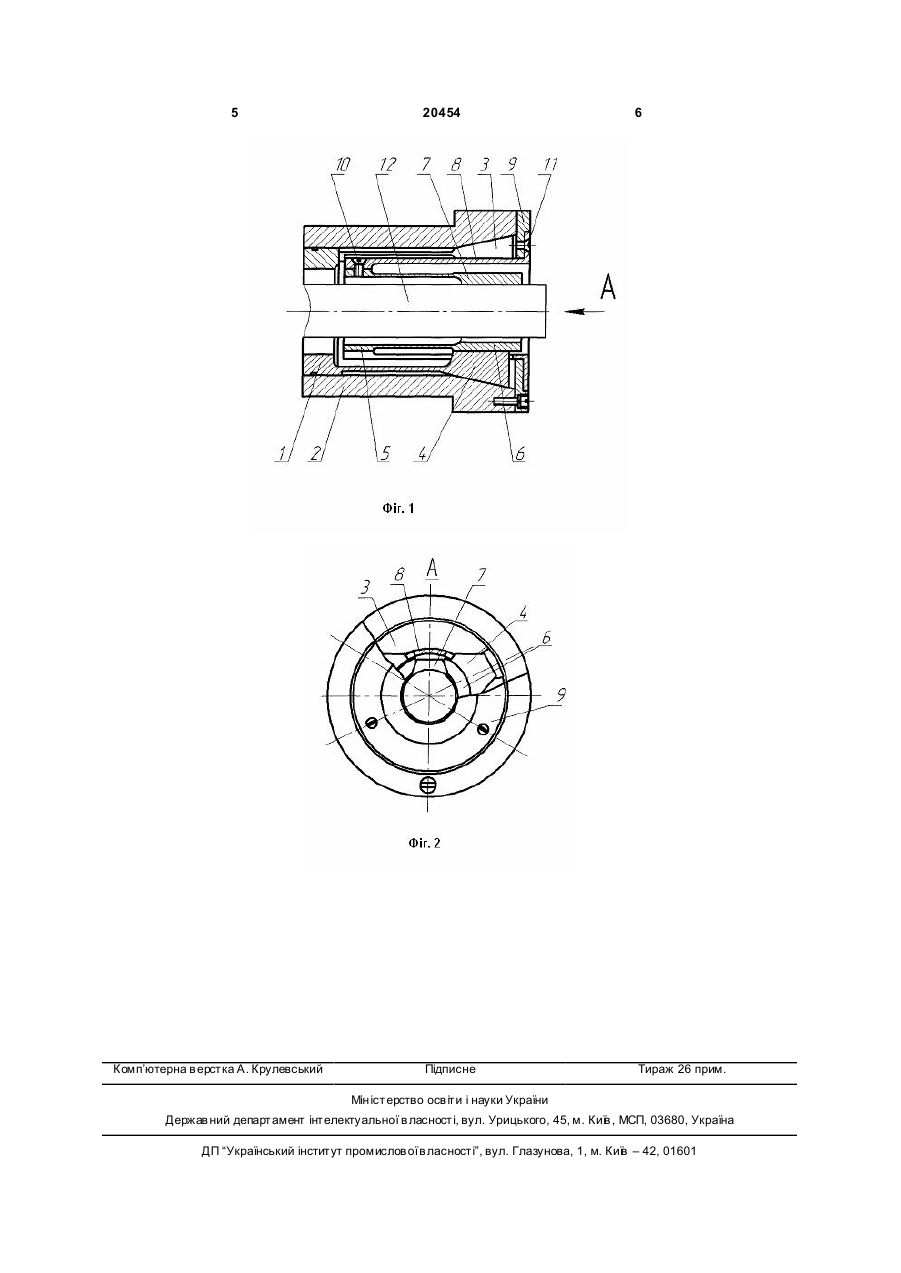

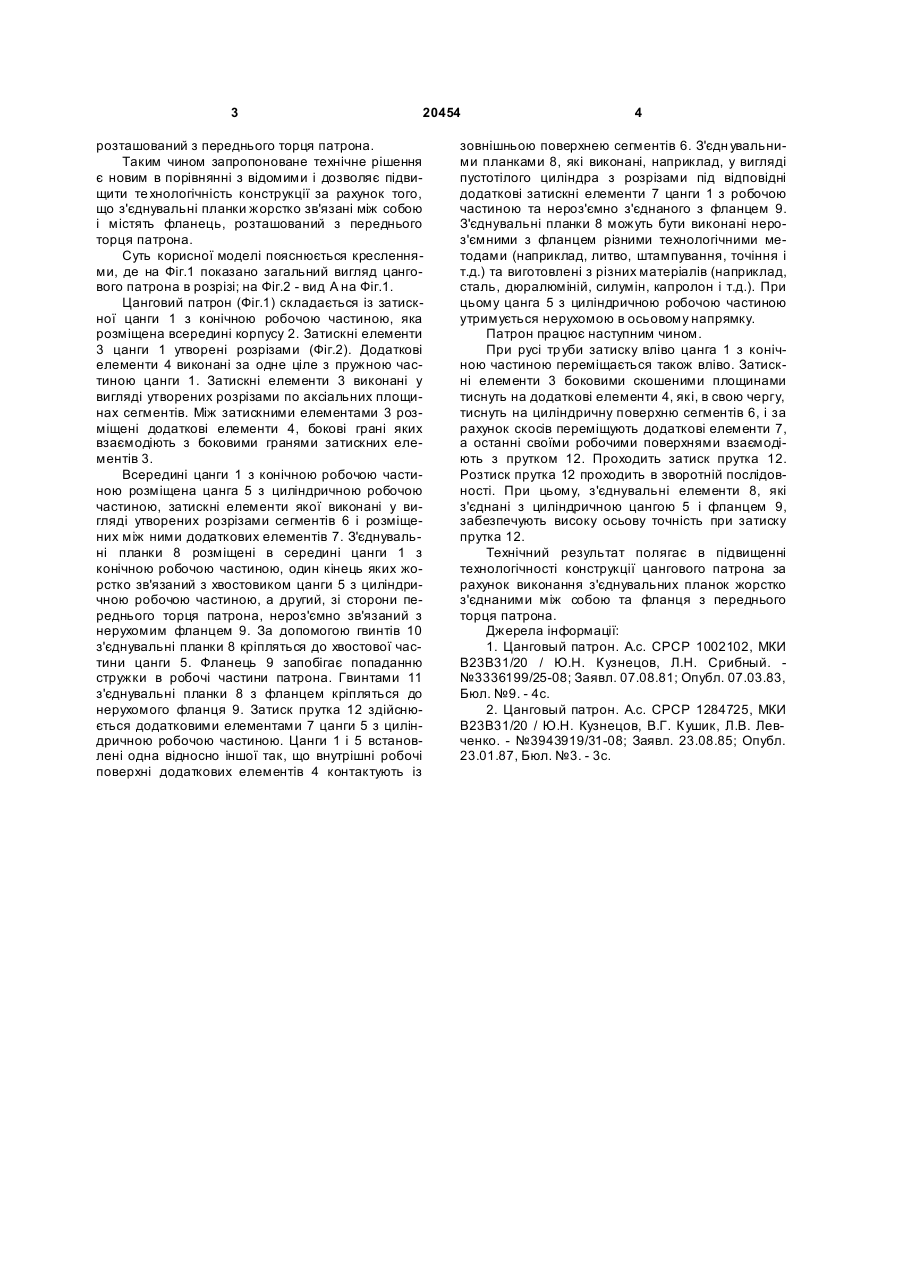

Цанговий патрон, що містить встановлені в корпусі, з закріпленим фланцем, цангу з конічною робочою частиною і цангу з циліндричною робочою частиною, затискні елементи яких виконані у 3 20454 розташований з переднього торця патрона. Таким чином запропоноване технічне рішення є новим в порівнянні з відомими і дозволяє підвищити те хнологічність конструкції за рахунок того, що з'єднувальні планки жорстко зв'язані між собою і містять фланець, розташований з переднього торця патрона. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано загальний вигляд цангового патрона в розрізі; на Фіг.2 - вид А на Фіг.1. Цанговий патрон (Фіг.1) складається із затискної цанги 1 з конічною робочою частиною, яка розміщена всередині корпусу 2. Затискні елементи 3 цанги 1 утворені розрізами (Фіг.2). Додаткові елементи 4 виконані за одне ціле з пружною частиною цанги 1. Затискні елементи 3 виконані у вигляді утворених розрізами по аксіальних площинах сегментів. Між затискними елементами 3 розміщені додаткові елементи 4, бокові грані яких взаємодіють з боковими гранями затискних елементів 3. Всередині цанги 1 з конічною робочою частиною розміщена цанга 5 з циліндричною робочою частиною, затискні елементи якої виконані у вигляді утворених розрізами сегментів 6 і розміщених між ними додаткових елементів 7. З'єднувальні планки 8 розміщені в середині цанги 1 з конічною робочою частиною, один кінець яких жорстко зв'язаний з хвостовиком цанги 5 з циліндричною робочою частиною, а другий, зі сторони переднього торця патрона, нероз'ємно зв'язаний з нерухомим фланцем 9. За допомогою гвинтів 10 з'єднувальні планки 8 кріпляться до хвостової частини цанги 5. Фланець 9 запобігає попаданню стружки в робочі частини патрона. Гвинтами 11 з'єднувальні планки 8 з фланцем кріпляться до нерухомого фланця 9. Затиск прутка 12 здійснюється додатковими елементами 7 цанги 5 з циліндричною робочою частиною. Цанги 1 і 5 встановлені одна відносно іншої так, що внутрішні робочі поверхні додаткових елементів 4 контактують із 4 зовнішньою поверхнею сегментів 6. З'єдн увальними планками 8, які виконані, наприклад, у вигляді пустотілого циліндра з розрізами під відповідні додаткові затискні елементи 7 цанги 1 з робочою частиною та нероз'ємно з'єднаного з фланцем 9. З'єднувальні планки 8 можуть бути виконані нероз'ємними з фланцем різними технологічними методами (наприклад, литво, штампування, точіння і т.д.) та виготовлені з різних матеріалів (наприклад, сталь, дюралюміній, силумін, капролон і т.д.). При цьому цанга 5 з циліндричною робочою частиною утримується нерухомою в осьовому напрямку. Патрон працює наступним чином. При русі тр уби затиску вліво цанга 1 з конічною частиною переміщається також вліво. Затискні елементи 3 боковими скошеними площинами тиснуть на додаткові елементи 4, які, в свою чергу, тиснуть на циліндричну поверхню сегментів 6, і за рахунок скосів переміщують додаткові елементи 7, а останні своїми робочими поверхнями взаємодіють з прутком 12. Проходить затиск прутка 12. Розтиск прутка 12 проходить в зворотній послідовності. При цьому, з'єднувальні елементи 8, які з'єднані з циліндричною цангою 5 і фланцем 9, забезпечують високу осьову точність при затиску прутка 12. Технічний результат полягає в підвищенні технологічності конструкції цангового патрона за рахунок виконання з'єднувальних планок жорстко з'єднаними між собою та фланця з переднього торця патрона. Джерела інформації: 1. Цанговый патрон. А.с. СРСР 1002102, МКИ В23В31/20 / Ю.Н. Кузнецов, Л.Н. Срибный. №3336199/25-08; Заявл. 07.08.81; Опубл. 07.03.83, Бюл. №9. - 4с. 2. Цанговый патрон. А.с. СРСР 1284725, МКИ В23В31/20 / Ю.Н. Кузнецов, В.Г. Кушик, Л.В. Левченко. - №3943919/31-08; Заявл. 23.08.85; Опубл. 23.01.87, Бюл. №3. - 3с. 5 Комп’ютерна в ерстка А. Крулевський 20454 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
