Магнітний фільтр

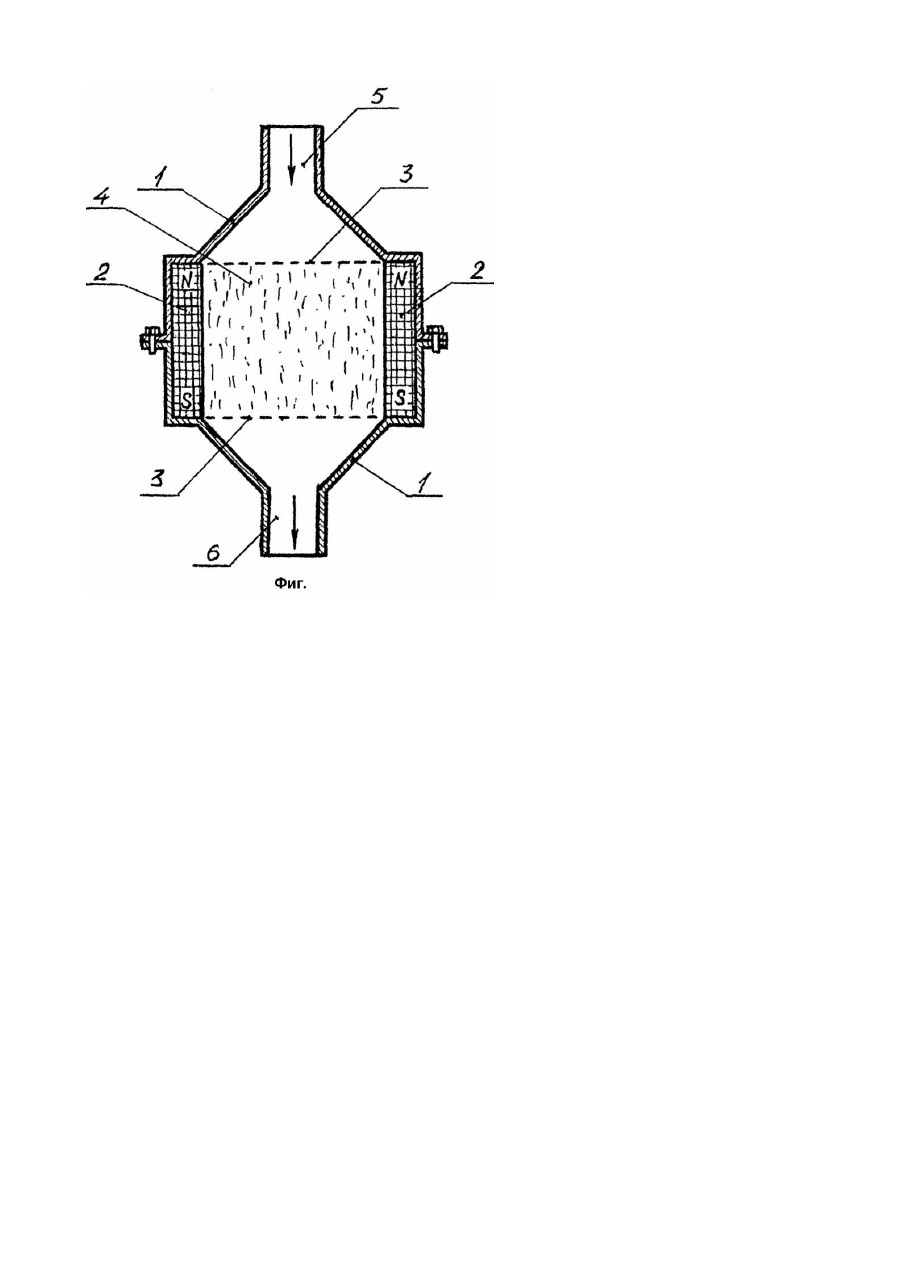

Изобретение относится к области техники и может быть использовано в металлургии, машиностроении, тепловой и атомной энергетике для выделения дисперсной фазы из газовой или жидкой дисперсионной среды. Известны магнитные фильтры, содержащие магнитную систему, ферромагнитную насадку, помещенную в неферромагнитный корпус и выполненную в виде ферромагнитных пластин с отверстиями [1], ферромагнитных дисков с отверстиями [2] или шаров из ферромагнитного материала [3]. Недостатком этих фильтров является недостаточное качество очистки из-за сравнительно большой пористости фильтрующей насадки. Наиболее близким по технической сущности и принятым за прототип является магнитный фильтр, описанный в [4]. Этому фильтру присущ то т же недостаток, что и приведенным выше аналогам. Задачей изобретения является повышение качества очистки за счет уменьшения пористости насадки. Указанная задача решается тем, что в предлагаемом фильтре, включающем в себя неферромагнитный корпус, намагничивающую систему, создающую постоянное магнитное поле, патрубки подвода очищаемой и отвода очищенной сред, установлены две параллельные сетки из ферромагнитного материала, замыкающие одинаковые полюса намагничивающей системы, а пространство между сетками заполнено мелкодисперсным ферромагнитным порошком. Использование мелкодисперсного порошка и возможность его упаковки с заданной плотностью с помощью сеток из ферромагнитного материала, ограничивающих внутреннее пространство фильтра между полюсами намагничивающей системы, обеспечивают более качественную по сравнению с прототипом очистку фильтруемой среды. Работа предлагаемого фильтра поясняется чертежом (фиг.), где изображены основные функциональные элементы фильтра. Фильтр содержит разборный корпус 1, выполненный из неферромагнитного материала, намагничивающую систему 2, сетки 3 из ферромагнитного материала, каждая из которых замыкает одинаковые полюса намагничивающей системы, фильтрующую насадку 4, выполненную из мелкодисперсного ферромагнитного порошка, например, на основе магнетита, и заполняющую пространство между сетками, патрубки ввода 5 фильтруемой и вывода 6 отфильтрованной сред. Фильтр работает следующим образом. Намагничивающая система 2, создающая постоянное магнитное поле, ферромагнитные сетки 3 и ферромагнитная насадка 4 образуют единую магнитную систему, в которой насадка 4 плотно упакована и хорошо удерживается в пространстве, ограниченном намагничивающей системой 2 и сетками 3, благодаря чему представляющий насадку порошок не увлекается фильтруемой средой при ее движении через фильтр. Фильтруемая среда поступает через входной патрубок 5 в корпус 2 фильтра, последовательно проходит сетку 3 на входе фильтра, фильтрующую насадку 4, сетку 3 на выходе фильтра и выводится через выходной патрубок 6. Твердые примеси фильтруемой среды задерживаются сеткой и пограничным слоем насадки на входе фильтра. После каждого цикла фильтрации в случае необходимости осуществляют регенерацию фильтра путем обратной продувки.
