Магнітний сепаратор

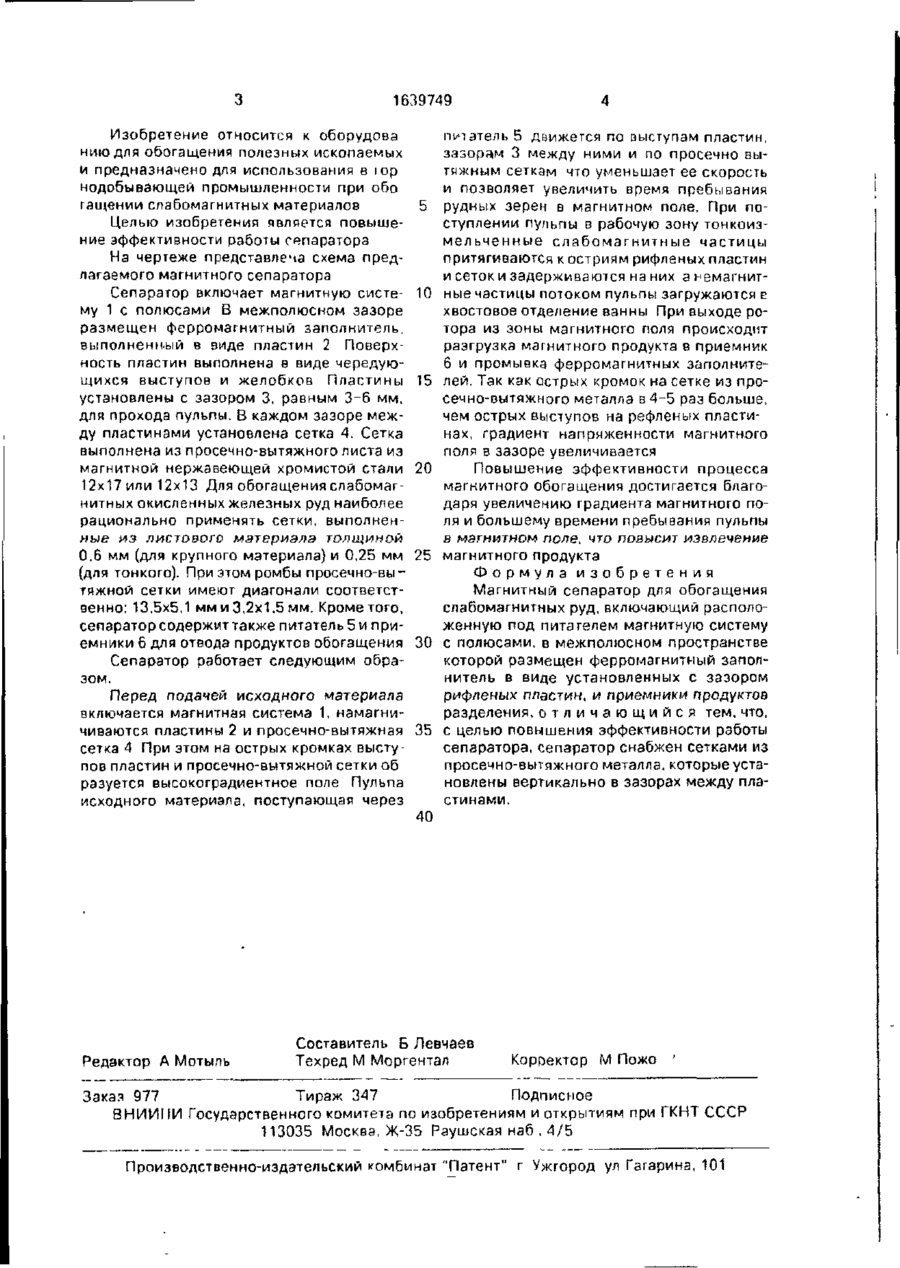

Изобретение относится к оборудованию для обогащения полезных ископаемых и предназначено для использования в горнодобывающей промышленности при обогащении слабомагнитных материалов Цель изобретения повышение эффективности процесса сепарации Под питателем 5 сепа ратора расположена магнитная система 1 с полюсами В межполюсном зазоре расположен ферромагнитный заполнитель в виде установленных с зазором 3 рифленых пла стин 2 В зазорах 3 между пластинами 2 вертикально установлены сетки 4 из просечно-вытяжного металла Исходный материал поступает в межполюсное пространство под воздействием магнитного поля сла&омагнитные частицы притягиваются как к сетке 4, так и к пластинам 2 1 ил СО О 1639749 Изобретение относится к оборудова нию для обогащения полезных ископаемых и предназначено для использования в ю р нодобывающей промышленности при обо гащении слабомагнитных материалов Целью изобретения является повышение эффективности работы сепаратора На чертеже представлема схема предлагаемого магнитного сепаратора Сепаратор включает магнитную систему 1 с полюсами В межполюсном зазоре размещен ферромагнитный заполнитель. выполненн.ый в виде пластин 2 Поверхность пластин выполнена в виде чередующихся выступов и желобков Пластины установлены с зазором 3, равным 3-6 мм, для прохода пульпы. В каждом зазоре между пластинами установлена сетка 4. Сетка выполнена из просечно-вытяжного листа из магнитной нержавеющей хромистой стали 12x17 или 12x13 Дпя обогащения слабомагнитных окисленных железных руд наиболее рационально применять сетки, выполненные из листового материала толщиной 0.6 мм (для крупного материала) и 0,25 мм {для тонкого). При этом ромбы просечно-вытяжной сетки имеют диагонали соответственно: 13,5x5,1 мм и 3,2x1.5 мм. Кроме того, сепаратор содержит также питатель 5 и приемники б для отвода продуктов обогащения Сепаратор работает следующим образом. Перед подачей исходного материала включается магнитная система 1, намагничиваются пластины 2 и просечно-вытяжная сетка 4 При этом на острых кромках выступов пластин и просечно-вытяжной сетки об разуется высокоградиентное поле Пульпа исходного материала, поступающая через 5 10 15 20 25 30 35 питатель 5 движется по выступам пластин, зазорам 3 между ними и по просечно вытяжным сеткам что уменьшает ее скорость и позволяет увеличить время пребывания рудных зерен в магнитном поле. При поступлении пульпы в рабочую зону тонкоизмельченные слабомагнитные частицы притягиваются к остриям рифленых пластин и сеток и задерживаются на них а немагнитные частицы потоком пульпы загружаются Е хвостовое отделение ванны При выходе ротора из зоны магнитного поля происходит разгрузка магнитного продукта в приемник 6 и промывка ферромагнитных заполнителей. Так как острых кромок на сетке из просечно-вытяжного металла в 4-5 раз больше, чем острых выступов на рефленых пластинах, градиент напряженности магнитного поля в зазоре увеличивается Повышение эффективности процесса магнитного обогащения достигается благодаря увеличению градиента магнитного поля и большему времени пребывания пульпы в магнитном поле, что повысит извлечение магнитного продукта Формула изобретения Магнитный сепаратор для обогащения слабомагнитных руд, включающий расположенную под питателем магнитную систему с полюсами, в межполюсном пространстве которой размещен ферромагнитный заполнитель в виде установленных с зазором рифленых пластин, и приемники продуктов разделения, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности работы сепаратора, сепаратор снабжен сетками из просечно-вытяжного металла, которые установлены вертикально в зазорах между пластинами. 40 Редактор А Мотыль Составитель Б Левчаев Техред М Моргентал Короектор М Пожо Заказ 977 Тираж 347 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент" г Ужгород ул Гагарина, 101
