Апарат для вирощування мікроорганізмів

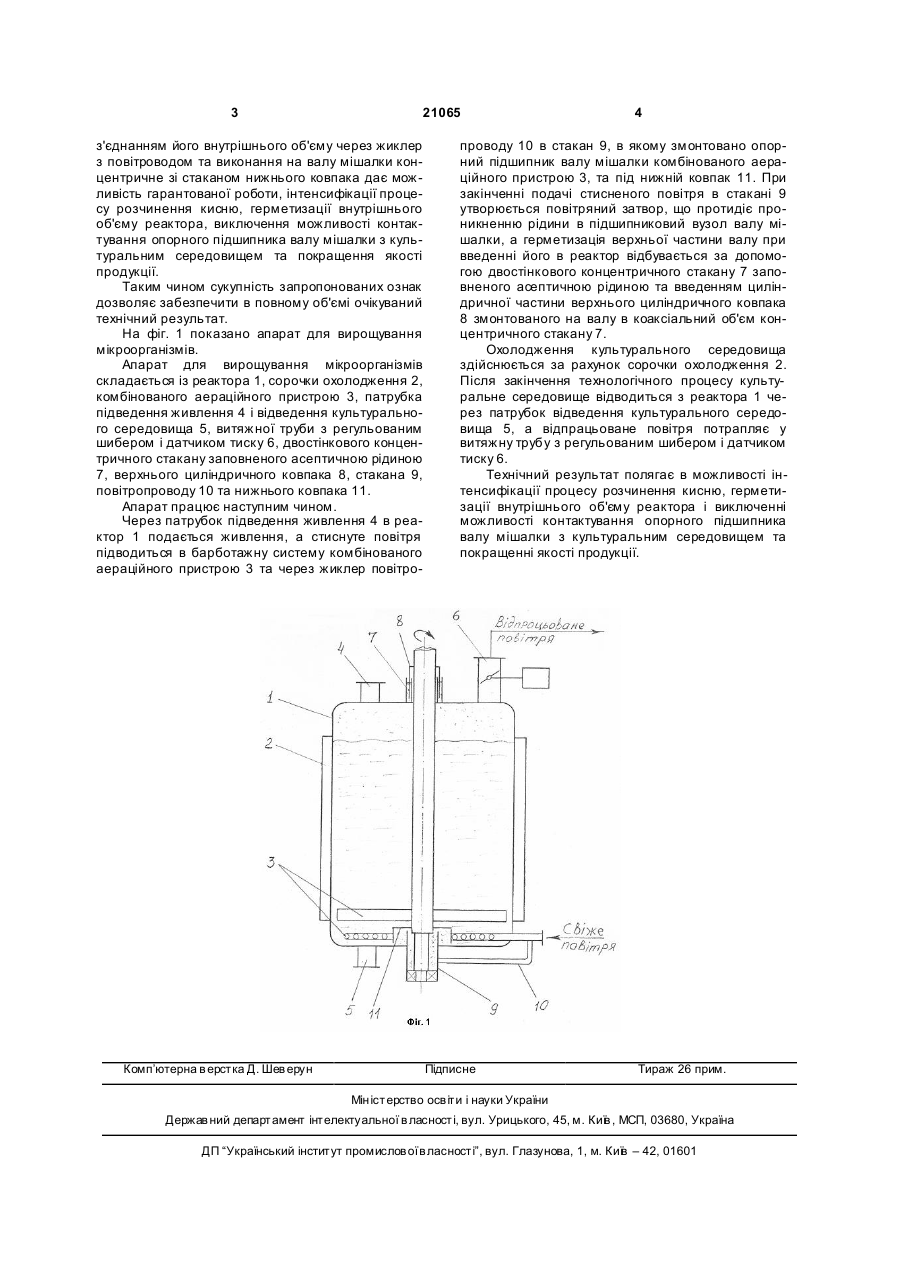

1. Апарат для вирощування мікроорганізмів, що складається із реактора, сорочки охолодження, комбінованого аераційного пристрою, патрубків підведення живлення і відведення культурального 3 21065 з'єднанням його внутрішнього об'єму через жиклер з повітроводом та виконання на валу мішалки концентричне зі стаканом нижнього ковпака дає можливість гарантованої роботи, інтенсифікації процесу розчинення кисню, герметизації внутрішнього об'єму реактора, виключення можливості контактування опорного підшипника валу мішалки з культуральним середовищем та покращення якості продукції. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показано апарат для вирощування мікроорганізмів. Апарат для вирощування мікроорганізмів складається із реактора 1, сорочки охолодження 2, комбінованого аераційного пристрою 3, патрубка підведення живлення 4 і відведення культурального середовища 5, витяжної труби з регульованим шибером і датчиком тиску 6, двостінкового концентричного стакану заповненого асептичною рідиною 7, верхнього циліндричного ковпака 8, стакана 9, повітропроводу 10 та нижнього ковпака 11. Апарат працює наступним чином. Через патрубок підведення живлення 4 в реактор 1 подається живлення, а стиснуте повітря підводиться в барботажну систему комбінованого аераційного пристрою 3 та через жиклер повітро Комп’ютерна в ерстка Д. Шев ерун 4 проводу 10 в стакан 9, в якому змонтовано опорний підшипник валу мішалки комбінованого аераційного пристрою 3, та під нижній ковпак 11. При закінченні подачі стисненого повітря в стакані 9 утворюється повітряний затвор, що протидіє проникненню рідини в підшипниковий вузол валу мішалки, а герметизація верхньої частини валу при введенні його в реактор відбувається за допомогою двостінкового концентричного стакану 7 заповненого асептичною рідиною та введенням циліндричної частини верхнього циліндричного ковпака 8 змонтованого на валу в коаксіальний об'єм концентричного стакану 7. Охолодження культурального середовища здійснюється за рахунок сорочки охолодження 2. Після закінчення технологічного процесу культуральне середовище відводиться з реактора 1 через патрубок відведення культурального середовища 5, а відпрацьоване повітря потрапляє у витяжну трубу з регульованим шибером і датчиком тиску 6. Технічний результат полягає в можливості інтенсифікації процесу розчинення кисню, герметизації внутрішнього об'єму реактора і виключенні можливості контактування опорного підшипника валу мішалки з культуральним середовищем та покращенні якості продукції. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
