Дротяний канат

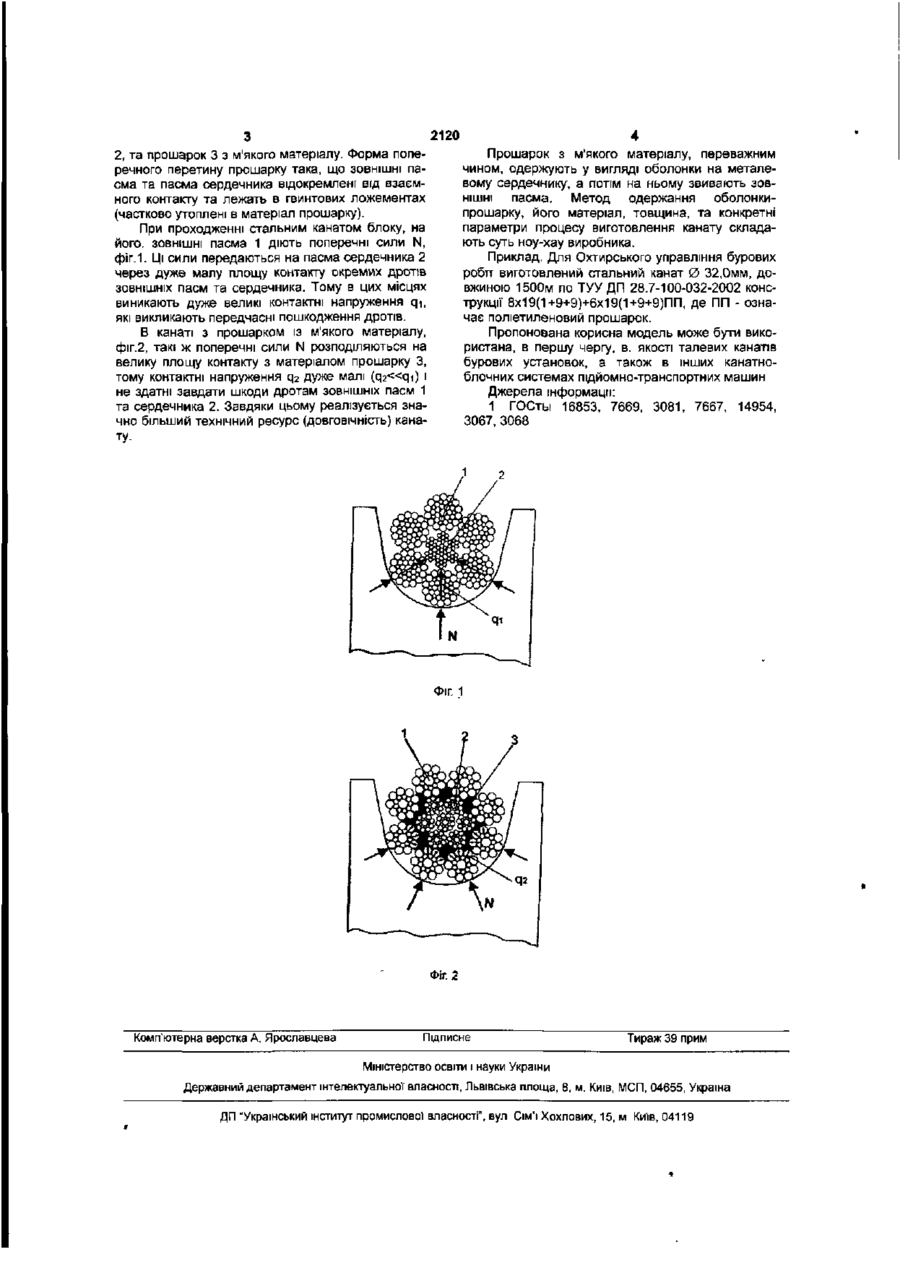

1. Дротяний канат, що складається із звитих по гвинтових лініях ЗОВНІШНІХ дротяних пасм та металевого сердечника, який відрізняється тим, що між ЗОВНІШНІМИ пасмами та металевим сердечником є прошарок з більш м'якого матеріалу, ніж матеріал дротів. 2. Дротяний канат за п 1, який відрізняється тим, що прошарок має таку форму поперечного перерізу, яка утворює гвинтові ложементи для кожного зовнішнього пасма та дротів сердечника. Корисна модель являє собою дротяний канат переважно для використання в поліспасних системах бурових установок та інших канатноблочних системах. В канатно-блочних системах з важким режимом роботи використовують стальні канати з металевим сердечником стандартного типу по ГОСТ 16853, 7669, 3081, 7667, 14954, 3067, 3068 та ІНШІ В цих канатах металевий сердечник сам по собі є дротяним канатом подвійної або одинарної звивки. В наслідок структурної будови ЗОВНІШНІ дротяні пасма оточують металевий сердечник з усіх боків та опираються на нього по гвинтових ЛІНІЯХ. ЗОВНІШНІ поверхні сердечника та паем мають дискретну структуру, тому контакт між пасмами та сердечником відбувається в окремих пунктах, де контактують між собою окремі дроти сердечника та ЗОВНІШНІХ пасм. При роботі каната на блоках в цих пунктах виникають дуже великі контактні напруження, які призводять до контактних пошкоджень дротів. Крім того, при проходженні через блок ЗОВНІШНІ пасма мають повздовжні невеликі переміщення відносно сердечника, спочатку в один бік, а потімнавпаки. Ці періодичні переміщення призводять до фрикційного зносу матеріалу дротів в місцях взаємного контакту ЗОВНІШНІХ паем з металевим сердечником. Контактні пошкодження дротів в місцях взаємного контакту пасм та сердечника значно скорочують можливий технічний ресурс стальних канатів з металевим сердечником Корисна модель - це дротяний канат з мета левим сердечником, в якому між ЗОВНІШНІМИ пасмами та металевим сердечником є прошарок з більш м'якого матеріалу, ніж матеріал дротів. Прошарок з м'якого матеріалу може мати складну форму поперечного перетину так, що ЗОВНІШНІ пасма, та пасми металевого сердечника розміщені в гвинтових ложементах, утворених матеріалом прошарку. В якості матеріалу прошарку може бути поліетилен, поліпропілен, гума, волокнисті матеріали та інше. Технічний результат полягає в частковому, або повному відокремленні дротів ЗОВНІШНІХ паем від взаємного контакту з дротами сердечника. При цьому поперечні сили розподіляються на велику площу контакту з матеріалом прошарку, тому контактні напруження стають такими малими, що не мають шкідливого впливу на дроти ЗОВНІШНІХ паем та сердечника. В остаточному підсумку, це приведе до підвищення технічного ресурсу (ДОВГОВІЧНОСТІ) каната з прошарком у порівнянні з стандартним канатом Суть винаходу пояснюється кресленням, на якому зображені. На фіг.1 - поперечний перетин стандартного каната; На фіг.2 - поперечний перетин каната з прошарком з м'якого матеріалу В стандартному канаті, фіг 1, ЗОВНІШНІ пасма 1 мають прямий контакт з дротами металевого сердечника 2. Згідно З винаходом, канат-корисна модель, фіг.2, має ЗОВНІШНІ пасма 1, металевий сердечник О CM тCNI 2120 Прошарок з м'якого матеріалу, переважним чином, одержують у вигляді оболонки на металевому сердечнику, а потім на ньому звивають ЗОВНІШНІ пасма. Метод одержання оболонкипрошарку, його матеріал, товщина, та конкретні параметри процесу виготовлення канату складають суть ноу-хау виробника. Приклад. Для Охтирського управління бурових робіт виготовлений стальний канат 0 32,0мм, довжиною 1500м по ТУУ ДП 28.7-100-032-2002 конструкції 8х19(1+9+9)+6х19(1+9+9)ПП, де ПП - означає поліетиленовий прошарок. Пропонована корисна модель може бути використана, в першу чергу, в. якості талевих канатів бурових установок, а також в інших канатноблочних системах підйомно-транспортних машин Джерела інформації: 1 ГОСты 16853, 7669, 3081, 7667, 14954, 3067, 3068 2, та прошарок 3 з м'якого матеріалу. Форма поперечного перетину прошарку така, що ЗОВНІШНІ пасма та пасма сердечника відокремлені від взаємного контакту та лежать в гвинтових ложементах (частково утоплені в матеріал прошарку). При проходженні стальним канатом блоку, на його, ЗОВНІШНІ пасма 1 діють поперечні сили N, фіг.1. Ці СИЛИ передаються на пасма сердечника 2 через дуже малу площу контакту окремих дротів ЗОВНІШНІХ пасм та сердечника. Тому в цих місцях виникають дуже великі контактні напруження q-i, які викликають передчасні пошкодження дротів. В канаті з прошарком із м'якого матеріалу, фіг.2, такі ж поперечні сили N розподіляються на велику площу контакту з матеріалом прошарку З, тому контактні напруження q 2 дуже малі (q2
