Спосіб установки аератора на повітровід

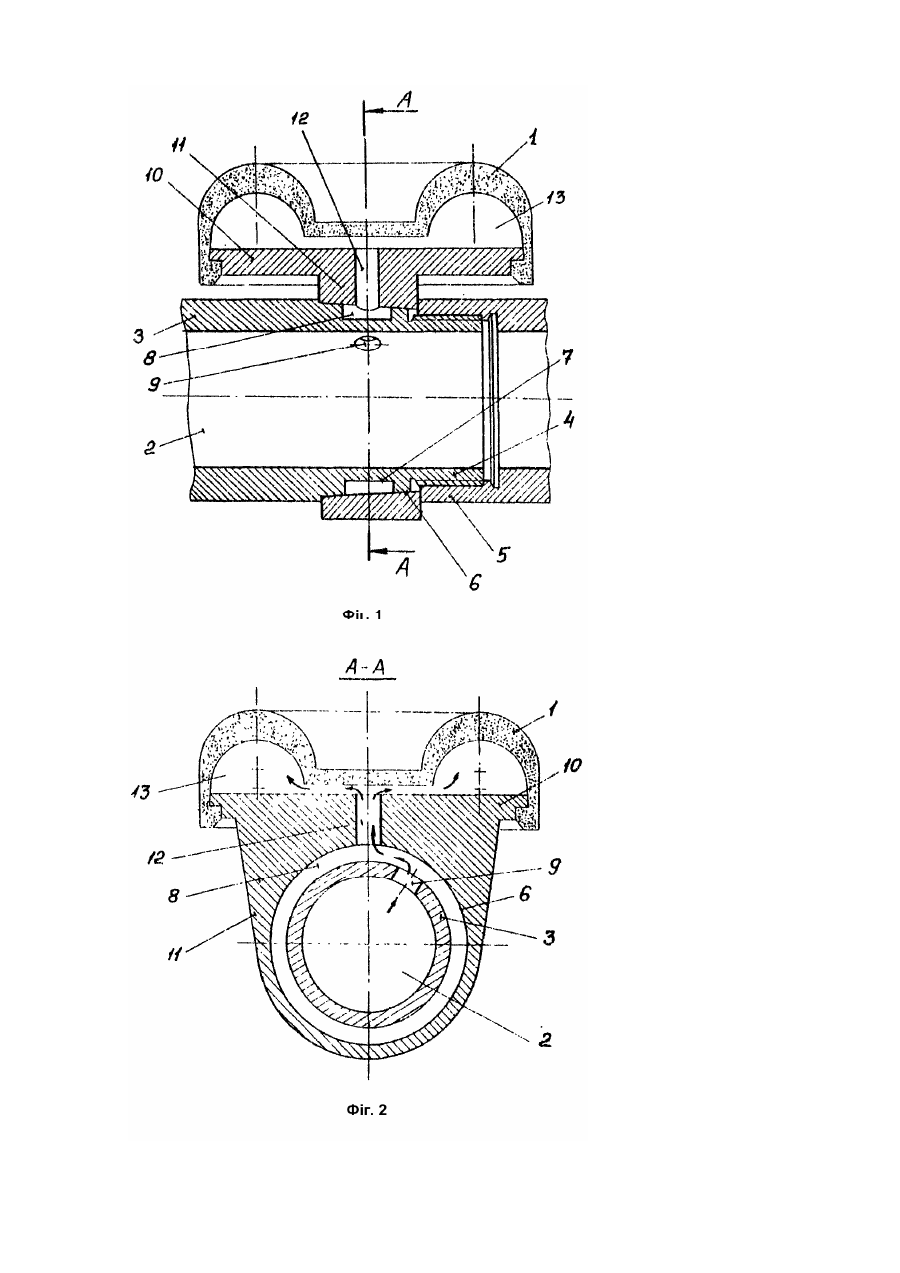

Винахід належить до галузі біологічної очистки стічних вод, конкретно до пристроїв для пневматичної аерації. Відомий спосіб установки аератора на повітровід шляхом стиковки каналу входу повітря в порожнину аератора з отвором відгалуження повітря із порожнини повітроводе (Попкович Г.С., Репин Б.Н. Системы аэрации сточных вод. - М.: Стройиздат, 1986. - С.47 - 48, рис.22. Дисковый аэратор ХКЛ 210 из пористого полиэтилена). У відомому способі канал входу повітря до порожнини аеротора і отвір відгалуження повітря із порожнини повітроводу виконують на одній осі. Стиковка на одній осі каналу з отвором потребує точної орієнтації отворів вздовж осі повітроводу, тому що диск аератора потрібно фіксувати в горизонтальному положенні, а осі каналу та отвору на одній вертикалі. Крім того, у відомому способі при набиранні повітроводу із відрізків труб неможливе застосування безпосереднього різьбового з'єднання відрізків труб повітроводу. Для з'єднання потрібні допоміжні з'єднувальні деталі фітінгового з'єднання труб, тому що при безпосередньому різьбовому з'єднанні труб отвори відгалуження повітря із порожнини повітроводу опиняються при затягуванні різьбового з'єднання в різних положеннях відносно вертикалі каналу входу повітря в порожнину аератора. В основу винаходу поставлено задачу, спосіб установки аератора на повітровід, що підлягає удосконаленню шляхом того, що канал входу повітря до порожнини аератора стикують з отвором відгалуження повітря із порожнини повітроводу через кільцеву порожнину, якою охоплюють повітровід, забезпечити можливість застосування безпосереднього різьбового з'єднання відрізків труб при набиранні з них повітроводу з аераторами, можливість не турбуватись за положення осі отвору відгалуження повітря відносно вертикалі каналу входу повітря в порожнину аератора. Згідно с пропонованим способом утворюється вузол кріплення аератора до повітроводу, який дозволяє при наборі. повітроводу із відрізків труб з'єднувати їх на різьбі. Кільцева порожнина компенсує відхилення осей отворів повітроводу від вертикалі, виконує функції колектора. На фіг.1 зображенні вузол кріплення аератора до повітроводу; на фіг.2 - переріз А - А на фіг.1 (показано положення отвору повітроводу відносно кільцевої порожнини прямовисного каналу входу повітря в порожнину аератора; стрілками показано напрямок руху повітря із порожнини повітроводу до аератора). Згідно з запропонованим способом отримано вузол установки купольного аератора 1 до горизонтального повітроводу 2 (фіг.1 і 2), з'єднаного із відрізків груб 3 з зовнішньою різьбою на кінці 4 і внутрішньою різьбою на кінці 5. На відрізку труби 3 з боку її кінця 4 перед зовнішньою різьбою виконана проточка 6 з кільцевою канавкою 7. В канавці 7 розташована кільцева порожнина 8, якою охоплюють повітровід 2. Повітровід 2 має отвір 9 відгалуження повітря із своєї порожнини. Купол аератора 1 закріплено замковим з'єднанням до опорної пластини 10, горизонтально розташованій на втулці 11 корпуса аератора 1 Втулка 11 охоплює повітровід 2 по проточці 6. Через центр опорної пластини 10 та втулку 11 виконано канал 12 входу повітря в порожнину 13 аератора 1. Отвір 9 та канал 12 виведені в кільцеву порожнину 8. Порожнина 13 аератора 1 сполучена с порожниною повітроводу 2 через канал 12 кільцеву порожнину 8 та отвір 9 в повітроводі 2. Аератор 1 виконано з пористого поліетилену. Корпус аератора 1 та повітровід 2 виконані з поліетилену. Внутрішня поверхня втулки 11 та груба З по проточці 6 виконані конічними з однаковим похилом конуса в бік різьби кінця 4 труби 3. Спосіб установки аератора 1 (фіг.1 і 2) на повітровід 2 здійснюють шляхом стиковки канала 12 входу повітря до порожнини 13 аератора 1 з отвором 9 відгалуження повітря із порожнини повітровода 2 через кільцеву порожнину 8, якою охоплюють повітровід 2 по кільцевій канавці 7 на конічній проточці 6. Щоб отримати кільцеву порожнину 8, конічну канавку закривають втулкою 11. Втулку 11 затискують між конусом проточки 6 та кінцем 5 труби 3 повітроводу 2, накручуючи кінець 5 однієї труби на кінець 4 іншої труби. При цьому до остаточного підтискування різьбового з'єднання труб 3 опорну пластину 10 встановлюють по рівню в горизонтальне положення, повертаючи з боку в бік навколо повітроводу 2 втулку 11 корпусу аератора. Купол аератора 1 одягають на опорну пластину 10 до фіксації в замковому з'єднанні кільцевих виступів під куполом аератора 1 та на пластині 10. При роботі аератора 1 стисле повітря з повітроводу 2 через отвір 9 відгалужується в кільцеву порожнину 8 і з неї потрапляє до каналу 12 в порожнину 13 аератора 1, звідкіля повітря диспергується аератором в стічні води. Спосіб дозволяє забезпечити безпосереднє різьбове з'єднання відрізків труб з купольними аераторами. Забезпечити можливість не турбуватись за положення осі отвору відгалуження повітря з повітроводу відносно вертикалі каналу входу повітря в порожнину аератора.
