Замок застібки-блискавки

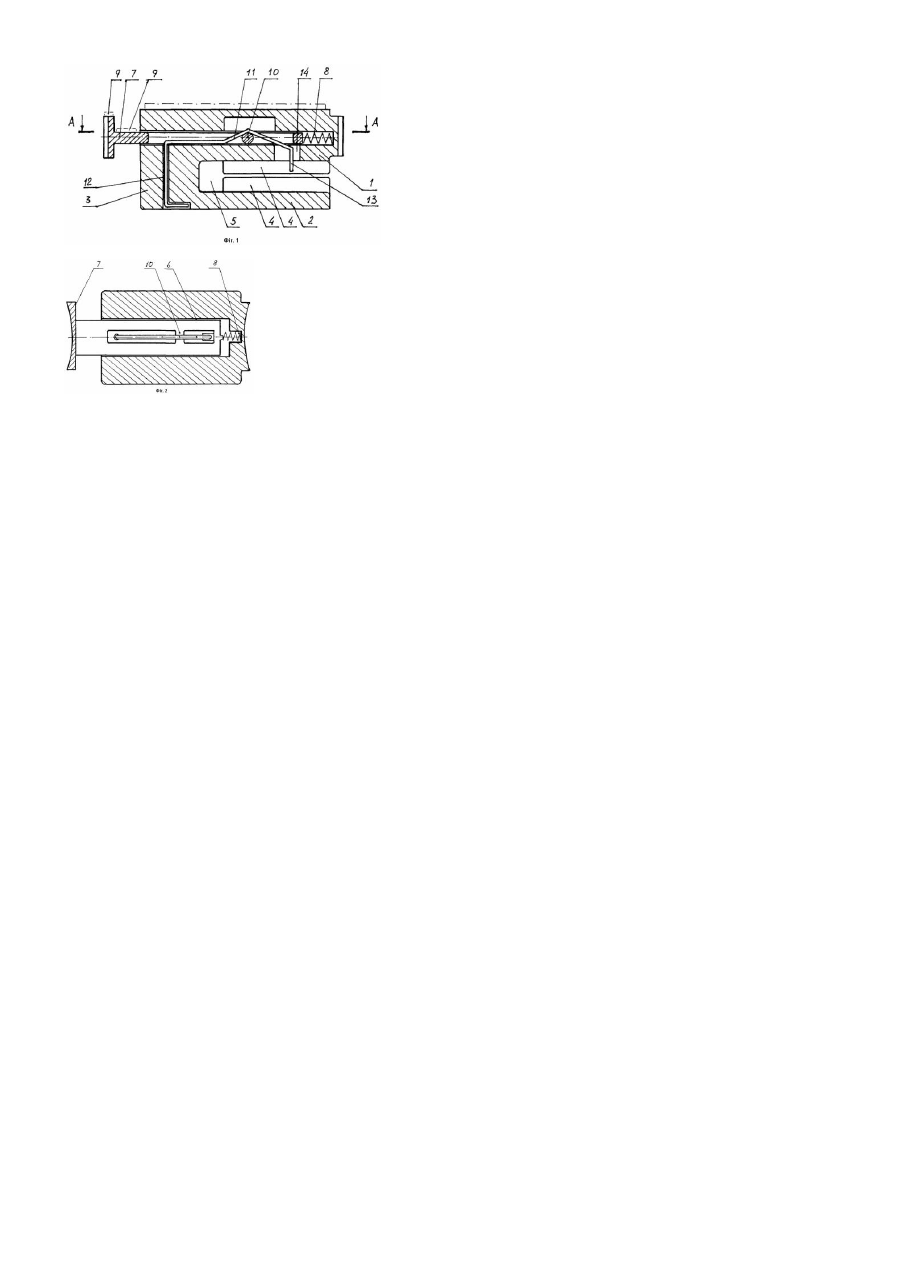

Корисна модель відноситься до рухомих замків застібок блискавок, і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент США №5212852, МПК А 44В 19/00, 25.05.1993р.], що містить верхню і нижню плити, з’єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y - подібну порожнину, для переміщення елементів з’єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка, що містить пазовий кулачок, та кінематичне зв’язана з ручкою, і фіксатор замка, кінематичне зв’язаний з пазовим кулачком. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), за рахунок розміщення перехідної ланки в верхній плиті з зовнішньої сторони, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між перехідною ланкою та верхньою плитою, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. Крім того, дана конструкція не має автоматичної фіксації замка відносно з’єднаних елементів, що також знижує експлуатаційну надійність застібки в цілому. Відомий також замок застібки-блискавки [патент США №4422220, МПК А 44В 19/30, 27.12.1983р.], що містить верхню і нижню плити, з’єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y - подібну порожнину, для переміщення елементів з’єднання застібки-блискавки, і фіксатор замка, встановлений у верхній плиті. Крім того, у верхній плиті встановлена ручка, яка кінематичне зв’язана з фіксатором замка. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), тому що р учка встановлена на зовнішній частині верхньої плити, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між ручкою і елементом кріплення, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому введення нових елементів і зв’язків між ними, забезпечило б підвищення експлуатаційних характеристик застібки в цілому, а також можливість декорування верхньої частини замка, що розширить їх асортимент. Замок застібки-блискавки, що містить верхню і нижню плити, з’єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y - подібну порожнину, для переміщення елементів з’єднання застібки-блискавки, і фіксатор замка, встановлений у верхній плиті, згідно з корисною моделлю, додатково містить кнопку і палець, верхня плита має повздовжній паз, в який встановлена кнопка, а палець закріплений на кнопці та кінематичне зв’язаний з фіксатором замка. Доцільно, щоб верхня плита і кнопка містили декоративні елементи. Доцільно, щоб додатково містив пружину, яка встановлена в повздовжній паз і кінематичне зв’язана з кнопкою. Виконання верхньої плити з повздовжній пазом, встановленим в ньому кнопки з закріпленим на ній пальцем, та кінематичного зв’язку пальця з фіксатором замка, дозволяє забезпечити автоматичне фіксування замка на з’єднаних елементів застібки, що підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Встановлення пружини в повздовжній паз та кінематичний зв’язок її з кнопкою, забезпечує надійне повернення кнопки у вихідне положення, що підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати вер хню частину замка, що розширює їх асортимент. Корисна модель пояснюється кресленнями: на Фіг.1 - загальний вид замка застібки-блискавки; на Фіг.2 розріз А-А замка застібки-блискавки. Конструкція замка застібки-блискавки (Фіг.1) складається з верхньої плити 1, закріпленої на нижній плиті 2, за допомогою перемички 3, верхня 1 і нижня 2 плити містять бортики 4, перемичка 3 і бортики 4 обох плит утворюють Y - подібну порожнину 5 для переміщення елементів з’єднання застібки-блискавки. Верхня плита 1 має повздовжній паз 6 (Фіг.2), у який встановлена кнопка 7 і пружина 8, кінематичне пов’язані між собою. На верхню частину верхньої плити 1 і зовнішню частину кнопки 7 нанесені елементи декорування 9. Кнопка 7 містить палець 10, кінематичне зв’язаний з фіксатором замка 11, що у свою чергу закріплений у порожнині 12 перемички 3, таким чином, що зуб 13 фіксатора 11 має можливість вільно переміщатися у вікні 14 і порожнини 6 верхньої плити 1 і в одному із крайніх положень попадати в Y - подібну порожнину 5. Конструкція замка застібки-блискавки працює в такий спосіб: з’єднані елементи застібки-блискавки перебувають в Y - подібної порожнини 5, при закриванні або відкриванні застібки-блискавки замок за допомогою верхньої плити 1 переміщають вздовж осі деталей, що з’єднують, (одягу, взуття й т.д.), для чого роблять розблокування замка. Для розблокування замка на з’єднаних елементах застібки-блискавки необхідно нажати на кнопку 7. За рахунок кінематичного зв’язку пальця 10 і фіксатора 11, останній займе крайнє положення в порожнині 12 і його зуб 13 вийде з Y - подібної порожнини 5. Тим самим відбудеться розблокування замка на з’єднаних елементах. Бортики 4 приводять у зачеплення з’єднані елементи застібки-блискавки при закриванні і виводять із зачеплення за допомогою перемички 3.
