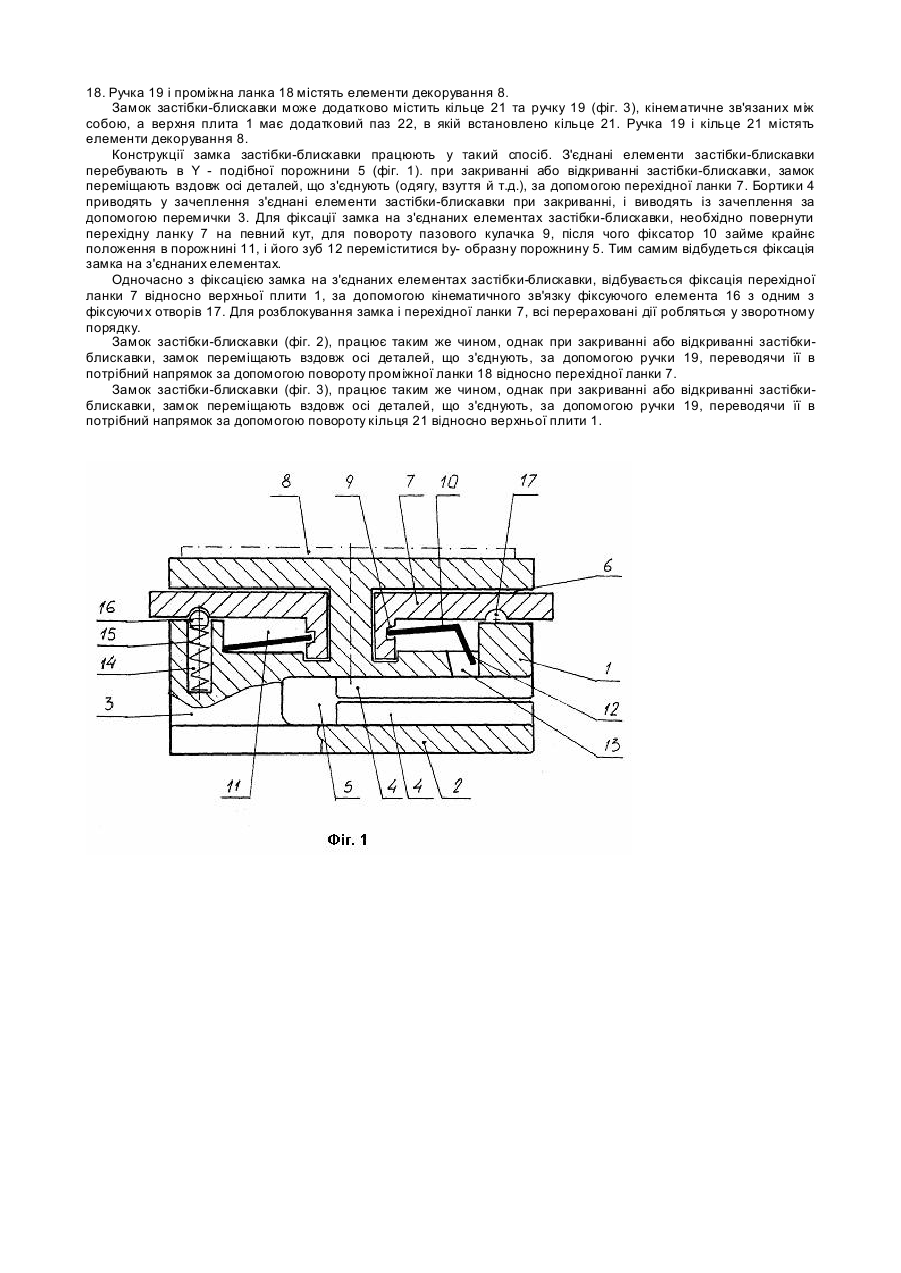

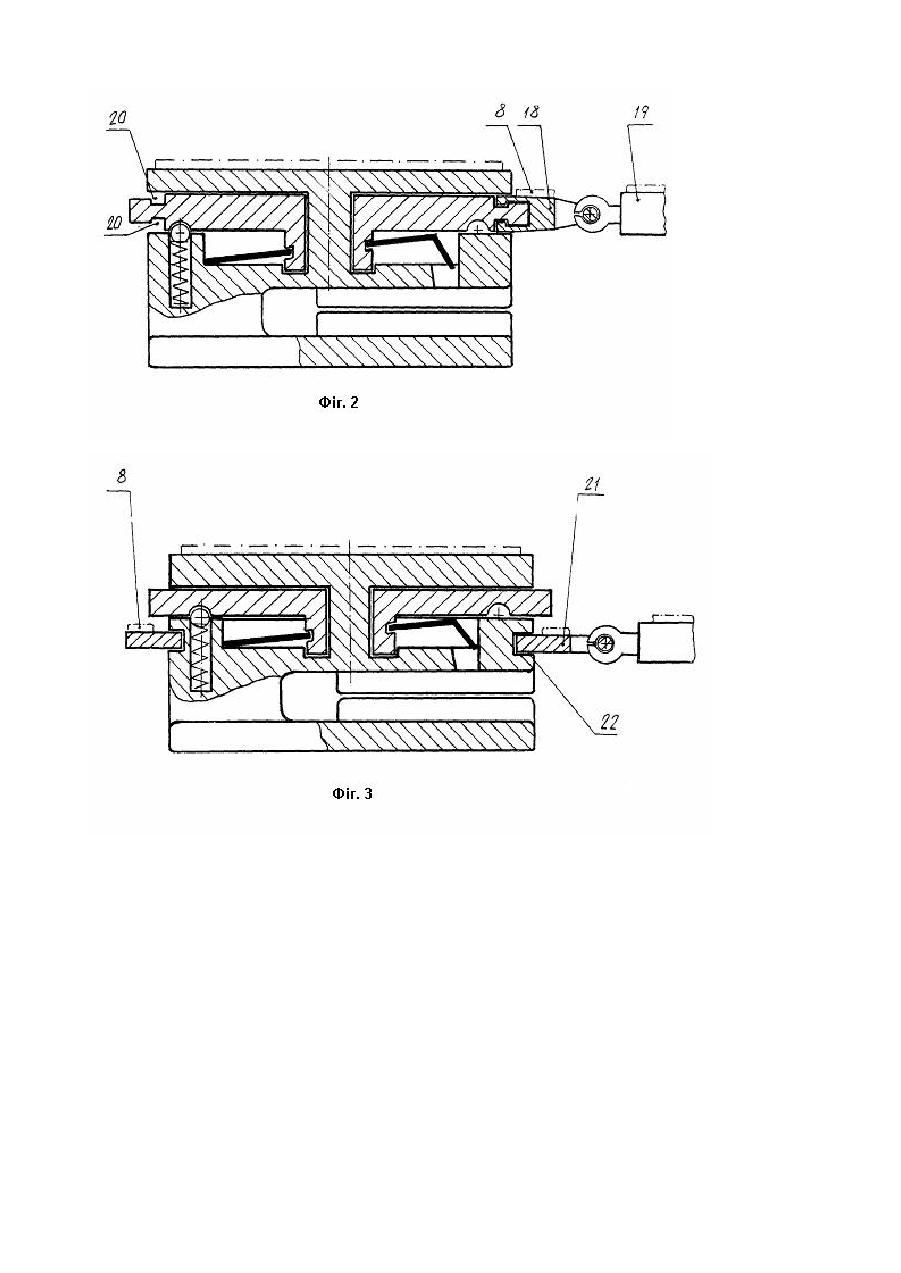

Замок застібки-блискавки

Корисна модель відноситься до рухомих замків застібок-блискавок, і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент Великобританії №2112451А, МПК А44В19/26, 20.07.1983p.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка та бортики обох плит утворюють Y-подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена ручка. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), тому що р учка встановлена на зовнішній частині верхньої плити, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між ручкою і елементом кріплення, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. Відомий також замок застібки-блискавки [патент США №5212852, МПК А44В19/00, 25.05.1993р.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y-подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, у вер хній плиті встановлена перехідна ланка з пазовим кулачком, кінематичне зв'язаним з фіксатором замка. Крім того, перехідна ланка містить ручку. Однак, даний замок застібки-блискавки, не може бути декорованим (верхня частина), за рахунок розміщення перехідної ланки в верхній плиті з зовнішньої сторони, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між перехідною ланкою та верхньою плитою, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому введення нових елементів і зв'язків між ними, забезпечило б підвищення експлуатаційних характеристик застібки в цілому, а також можливість декорування верхньої частини замка, що розширить їх асортимент. Замок застібки-блискавки, що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики обох плит утворюють Y-подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка з пазовим кулачком, кінематичне пов'язаним з фіксатором замка, згідно з корисною моделлю, верхня плита має паз, а перехідна ланка, установлена в паз таким чином, що контури верхньої плити перекривають контури перехідної ланки. Доцільно, щоб верхня плита мала декоративні елементи. Доцільно, щоб замок додатково містив пружину і фіксуючий елемент, кінематичне зв'язані між собою, і встановлені в перемичці, нижня частина перехідної ланки містить пару фіксуючи х отворів, розташованих з діаметрально протилежних боків, кінематичне зв'язаних з фіксуючим елементом. Доцільно, щоб замок додатково містив ручку і проміжну ланку, кінематичне зв'язаних між собою, а в перехідній ланці виконаний двосторонній радіальний паз, в який встановлена проміжна ланка. Доцільно, щоб замок додатково містив ручку і кільце, кінематичне зв'язаних між собою, а в верхній плиті виконаний додатковий паз, в який встановлене кільце. Доцільно, щоб ручка, проміжна ланка та кільце мали декоративні елементи. Виконання конструкції замка таким чином, що перехідна ланка встановлена в пазу верхньої плити, при цьому контури верхньої плити перекривають контури перехідної ланки, що збільшує площу контакту перехідної ланки та верхньої плити, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Крім того, наявність пружини і фіксуючого елемента, кінематичне зв'язаних між собою, і встановлених в перемичці, а також виконання нижньої частини перехідної ланки з парою фіксуючих отворів, розташованих з діаметрально протилежних боків, кінематичне зв'язаних з фіксуючим елементом, дає можливість фіксації перехідної ланки у двох положеннях, що підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Крім того, оснащення замка ручкою і проміжною ланкою, кінематичне пов'язаних між собою, виконання у перехідній ланці двостороннього радіального пазу, в який встановлено проміжну ланку, за рахунок збільшення площини контакту верхньої плити і перехідної ланки, підвищує експлуатаційні характеристики застібки в цілому, що також дає можливість декорувати верхню частин у замка, що розширює їх асортимент. Крім того, оснащення замка ручкою і кільцем, кінематичне пов'язаних між собою, виконання у верхній плиті додаткового пазу, у який встановлене кільце, за рахунок збільшення площини контакту верхньої плити і кільця, підвищує експлуатаційні характеристики застібки в цілому, що також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Корисна модель пояснюється кресленнями: на фіг. 1 - загальний вид замка застібки-блискавки; на фіг. 2 вигляд замка застібки-блискавки з ручкою та проміжною ланкою; на фіг. 3 - вигляд замка застібки-блискавки з ручкою та кільцем. Конструкція замка застібки-блискавки (фіг.1), складається з верхньої плити 1, з'єднаною з нижньою плитою 2, за допомогою перемички 3, верхня 1 і нижня 2 плити містять бортики 4, перемичка 3 і бортики 4 обох плит утворюють Y - подібну порожнину 5 для переміщення елементів з'єднання застібки-блискавки. Верхня плита 1 має паз 6, в який встановлена перехідна ланка 7, виконана у вигляді ручки, причому верхня плита 1 перекриває своєю поверхнею контури перехідної ланки 7. На верхню частину верхньої плити 1 нанесені елементи декорування 8. Нижня частина перехідної ланки 7 виконана у вигляді пазового кулачка 9, кінематичне зв'язаного з фіксатором замка 10, що у свою чергу встановлений у порожнині 11 верхньої плити 1 таким чином, що зуб 12 фіксатора 10 має можливість вільно переміщатися у вікні 13 верхньої плити 1 і в одному із крайніх положень попадати в Y - подібну порожнину 5. Перемичка 3 містить отвір 14, у якому розміщена пружина 15 і фіксуючий елемент 16, кінематичне пов'язані між собою. Нижня частина перехідної ланки 7 містить пару фіксуючих о творів 17, розташованих з діаметрально протилежних боків, і які по черзі кінематичне зв'язаних з фіксуючим елементом 16. Замок застібки-блискавки може додатково містить проміжну ланку 18 та ручк у 19 (фіг. 2), кінематичне зв'язаних між собою, а перехідна ланка 7 має двосторонній радіальний паз 20, в якій встановлена проміжна ланка 18. Ручка 19 і проміжна ланка 18 містять елементи декорування 8. Замок застібки-блискавки може додатково містить кільце 21 та ручку 19 (фіг. 3), кінематичне зв'язаних між собою, а верхня плита 1 має додатковий паз 22, в якій встановлено кільце 21. Ручка 19 і кільце 21 містять елементи декорування 8. Конструкції замка застібки-блискавки працюють у такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y - подібної порожнини 5 (фіг. 1). при закриванні або відкриванні застібки-блискавки, замок переміщають вздовж осі деталей, що з'єднують (одягу, взуття й т.д.), за допомогою перехідної ланки 7. Бортики 4 приводять у зачеплення з'єднані елементи застібки-блискавки при закриванні, і виводять із зачеплення за допомогою перемички 3. Для фіксації замка на з'єднаних елементах застібки-блискавки, необхідно повернути перехідну ланку 7 на певний кут, для повороту пазового кулачка 9, після чого фіксатор 10 займе крайнє положення в порожнині 11, і його зуб 12 переміститися by- образну порожнину 5. Тим самим відбудеться фіксація замка на з'єднаних елементах. Одночасно з фіксацією замка на з'єднаних елементах застібки-блискавки, відбувається фіксація перехідної ланки 7 відносно верхньої плити 1, за допомогою кінематичного зв'язку фіксуючого елемента 16 з одним з фіксуючи х отворів 17. Для розблокування замка і перехідної ланки 7, всі перераховані дії робляться у зворотному порядку. Замок застібки-блискавки (фіг. 2), працює таким же чином, однак при закриванні або відкриванні застібкиблискавки, замок переміщають вздовж осі деталей, що з'єднують, за допомогою ручки 19, переводячи її в потрібний напрямок за допомогою повороту проміжної ланки 18 відносно перехідної ланки 7. Замок застібки-блискавки (фіг. 3), працює таким же чином, однак при закриванні або відкриванні застібкиблискавки, замок переміщають вздовж осі деталей, що з'єднують, за допомогою ручки 19, переводячи її в потрібний напрямок за допомогою повороту кільця 21 відносно верхньої плити 1.
