Підбирач стрічки льоносоломи і трести
Номер патенту: 22051
Опубліковано: 30.04.1998
Автори: Пахолюк Андрій Пантелійович, Божидарник Віктор Володимирович, Пахолюк Орест Андрійович, Хайліс Гедаль Абрамович
Формула / Реферат

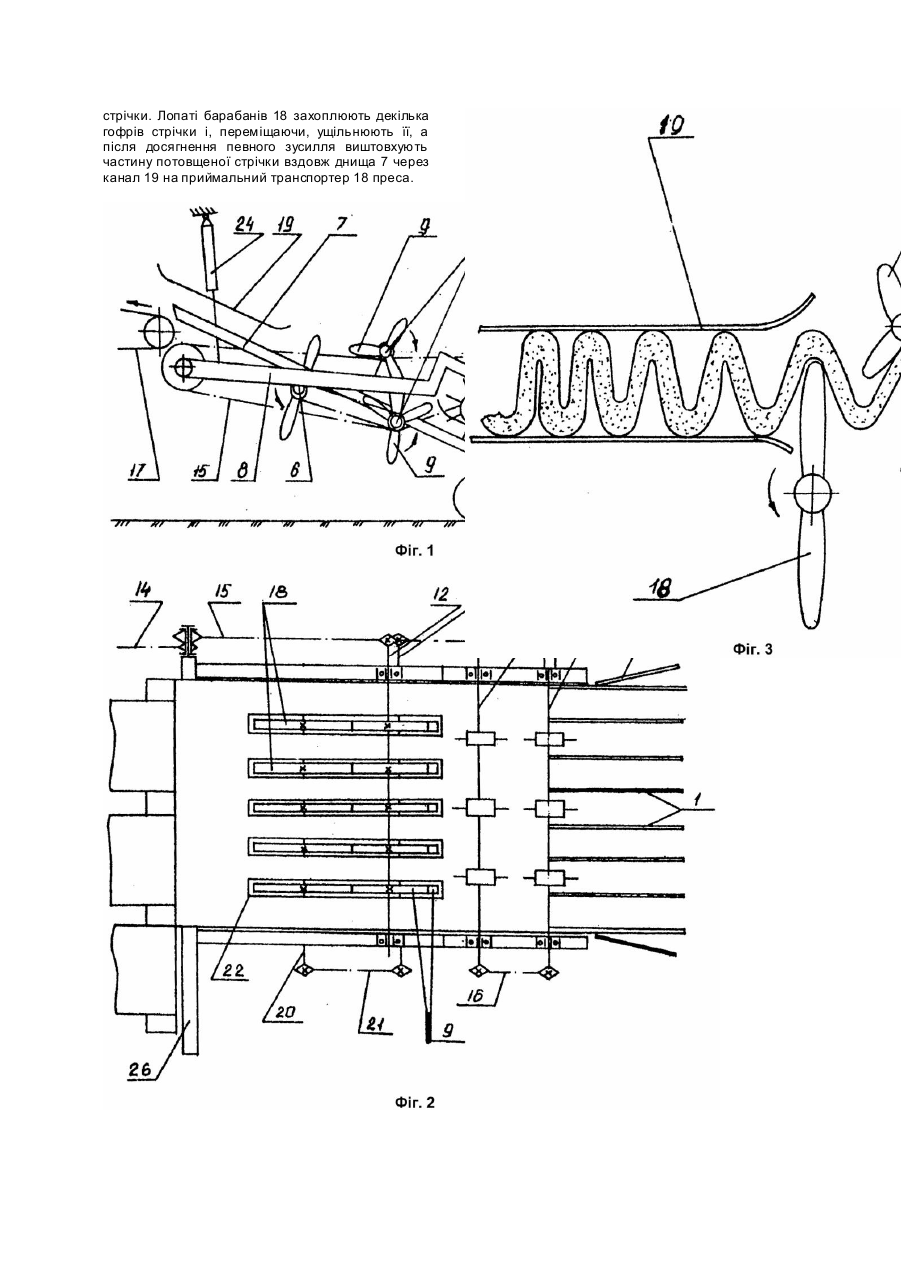

Підбирач стрічки льоносоломи і трести, що містить розташовану над днищем раму з підбиральним механізмом на ній та привод, який відрізняється тим, що підбирач обладнаний встановленими один за одним над нижнім краєм днища живильними барабанами, гофрувальним механізмом, розташованим за живильними бараба нами, виконаним у вигляді закріплених один над одним по різні боки днища трилопатевих вальців, та розташованим у верхній частині днища механізмом ущільнення, що містить дволопатеві барабани із симетричним розміщенням лопаток, при цьому підбирач обладнаний обмежувачем, закріпленим під живильними барабанами, а підбиральний механізм виконаний у вигляді закріплених шарнірно до нижнього краю днища ліфтерів із скеровувачами льонопотоку, які прикріплені до крайніх ліфтерів.
Текст
Винахід стосується сільськогосподарського машинобудування, а конкретно льонозбиральних машин для пресування стрічки в рулони. Найближчим за технічною суттю до пропонованого є підбирач марки ПТН-1 [1], що містить раму навіски, на якій закріплені підбиральний механізм у вигляді підбирального барабана, кожух, механізм підбивання, в'язальний механізм та механізм передачі. Підбиральний барабан закріплений спереду над землею. Його знизу, спереду і зверху облягає кожух, який не дає заплутуватись стеблам льону за підбиральні пальці та є додатково столом в'язального механізму. Справа по ходу машини над верхньою площиною кожуха закріплено механізм підбивання для вирівнювання стрічки (зменшення розтягнутості) по кореневій частині. Над кожухом розташований в'язальний апарат для зв'язування порцій льону у снопи. Істотним недоліком цього підбирача при застосуванні його на збиранні льону в р улони є відсутність механізму потовщення стрічки, що призвело б до закручування в рулон стрічки з товщиною у 3 - 4 рази меншою від оптимальної для шароформувальної машини та інших агрегатів льонопереробних заводів, а крім того значно ускладнило б розмотування самого рулона. При пресуванні ж снопів у рулони неможливо забезпечити циліндричність останніх, снопи слабо зчіплюються між собою, а при розмотуванні вимагають додаткової ручної праці кількох чоловік. В основу винаходу поставлено задачу у підбирачі стрічки льоносоломи і трести шляхом зміни його конструкції забезпечити потовщення стрічки у 3 - 4 рази, зберігаючи при цьому однорідність стрічки та паралельність стебел. Дана задача вирішується наступним чином. Підбирач стрічки льоносоломи і трести, що містить розташовану над днищем раму з підбиральним механізмом на ній та привід, згідно з винаходом, пропонується обладнати встановленими один за одним над нижнім краєм днища живильними барабанами, гофрувальним механізмом, розташованим за барабанами, виконаним у вигляді закріплених один над одним по різні боки днища трилопатевих вальців та механізмом ущільнення, розташованим у верхній частині днища, що містить дволопатеві барабани із симетричним розміщенням лопаток, при цьому обладнаний обмежувачем, закріпленим під живильними барабанами, підбиральний механізм виконаний у вигляді закріплених шарнірне до нижнього краю днища пруткових ліфтерів із скеровувачами, які прикріплені до крайніх ліфтерів. Пруткові ліфтери, що піднімають стрічку трести с поля, не підбираючи каменів та грудок грунту, та не порушуючи структури стрічки, живильні барабани, що без розривів стрічки просувають її по днищу, го фрувальний механізм, що утворює гофри для полегшення роботи механізму ущільнення та переміщення потовщеної стрічки в комплексі дають надійну машину для підбирання льонотрести та подачі її в рулонний прес-підбирач для утворення рулонів з оптимальними параметрами. На фіг.1 схематично зображений пропонований підбирач, вигляд збоку; на фіг.2 - те ж, вигляд зверху; на фіг.3 - схема технологічного процесу потовщення стрічки. Підбирач стрічки льоносоломи і трести містить ліфтери 1, скеровувачі льонопотоку 2, обмежувач 3, живильні барабани 4, гофрувальний механізм 5, механізм ущільнення та переміщення потовщеної стрічки 6, днище 7, раму 8 та привід (на схемі не показаний). Шарнірне кріплення ліфтерів 1 до днища 7 призначено для копіювання поверхні поля. Скеровувачі льонопотоку 2 розташовані над ліфтерами 1 та призначені для скеровування піднятої стрічки симетрично до живильних барабанів 4. Останні розміщені над обмежувачем 3, що починається в кінці ліфтерів 1, а закінчується перед гофрувальним механізмом 5, який закріплений на рамі 8 та виконаний у вигляді трилопатевих вальців 9, розташованих один над одним. Живильні барабани 4 розміщені на валах 10 та 11, що закріплені у підшипниках на рамі 8. На валах 12 та 13, що розташовані з можливістю синхронного обертання встановлені трилопатеві вальці 9, при цьому зазор між лопатями виконано з можливістю регулювання. Він рівний товщині стрічки. Лопаті вальців 9 розташовані через 120°. Привід гофрувального механізму 5 здійснюється від редуктора преса ланцюговими передачами 14 та 15 і узгоджений так, що вальцям 9 забезпечена можливість обертання в різних напрямках із збереженням постійного зазору між лопатями. Привід живильних барабанів 4 здійснюється від редуктора преса ланцюговими передачами 14, 15 та 16. Ме ханізм ущільнення та переміщення зморщеної стрічки 6 призначений для утворення однорідного шару трести заданої товщини та щільності і транспортування його на приймальний транспортер 17 преса. Він містить дволопатеві барабани 18 та накопичувальний канал, утворений днищем 7 та віком 19 (кришкою). Це є синонім до слова віко. Барабани 18 закріплені на валу 20, який зафіксований підшипниками до рами 8 за гофр увальним механізмом 5. Лопаті барабанів 18 розміщені через 180°, а віко 19 накопичувального каналу змонтоване з можливістю наближення або віддалення від днища 7. Привід вала 20 з барабанами 18 здійснений ланцюговою передачею 21 від вала 13. Для відповідного розміщення вальців 9, барабанів 18 та днища 7 в останньому виготовлені вікна 22. У робочому положенні підбирач закріплений до преса з опорою на колесо 23 та вісь 26. Переведення підбирача з робочого положення у транспортне і навпаки можливо за допомогою гідроціліндра 24. Для проштовхування стрічки до гофр увального механізму 5 живильні барабани 4 обладнані пальцями 25. Підбирач стрічки льоносоломи і трести працює наступним чином. При русі підбирача вздовж стрічки трести ліфтери 1 поступово відокремлюють її від поверхні поля і скеровують до живильних барабанів 4. Останні пальцями 25 проштовхують стрічку вздовж днища 7 під обмежувачем 3 до гофр увального механізму 5. Колова швидкість пальців 25 барабанів 4 рівна швидкості руху трактора, що забезпечує цілісність та відповідний напір стрічки перед подачею її у го фр увальний механізм 5. Між лопатями вальців 9 проходить гофрування стрічки і накопичення її за рахунок різниці у швидкостях перед механізмом ущільнення та переміщення 6. Частота обертання барабанів 18 узгоджена із частотою обертання вальців 9 так, що лопать барабанів 18 попадає у впадину згофрованої стрічки. Лопаті барабанів 18 захоплюють декілька гофрів стрічки і, переміщаючи, ущільнюють її, а після досягнення певного зусилля виштовхують частину потовщеної стрічки вздовж днища 7 через канал 19 на приймальний транспортер 18 преса.
ДивитисяДодаткова інформація
Назва патенту англійськоюPickup of flax straw and stock tape
Автори англійськоюPakholiuk Orest Andriiovych, Pakholiuk Andrii Panteliiovych, Khailis Hedal Abramovych, Bozhydarnyk Viktor Volodymyrovych
Назва патенту російськоюПодборщик ленты льносоломы и тресты
Автори російськоюПахолюк Орест Андреевич, Пахолюк Андрей Пантелеевич, Хайлис Гедаль Абрамович, Божидарник Виктор Владимирович
МПК / Мітки
МПК: A01D 45/06
Мітки: льоносоломи, підбирач, трести, стрічки
