Пристрій для спалювання палива та утилізації побутових і промислових відходів

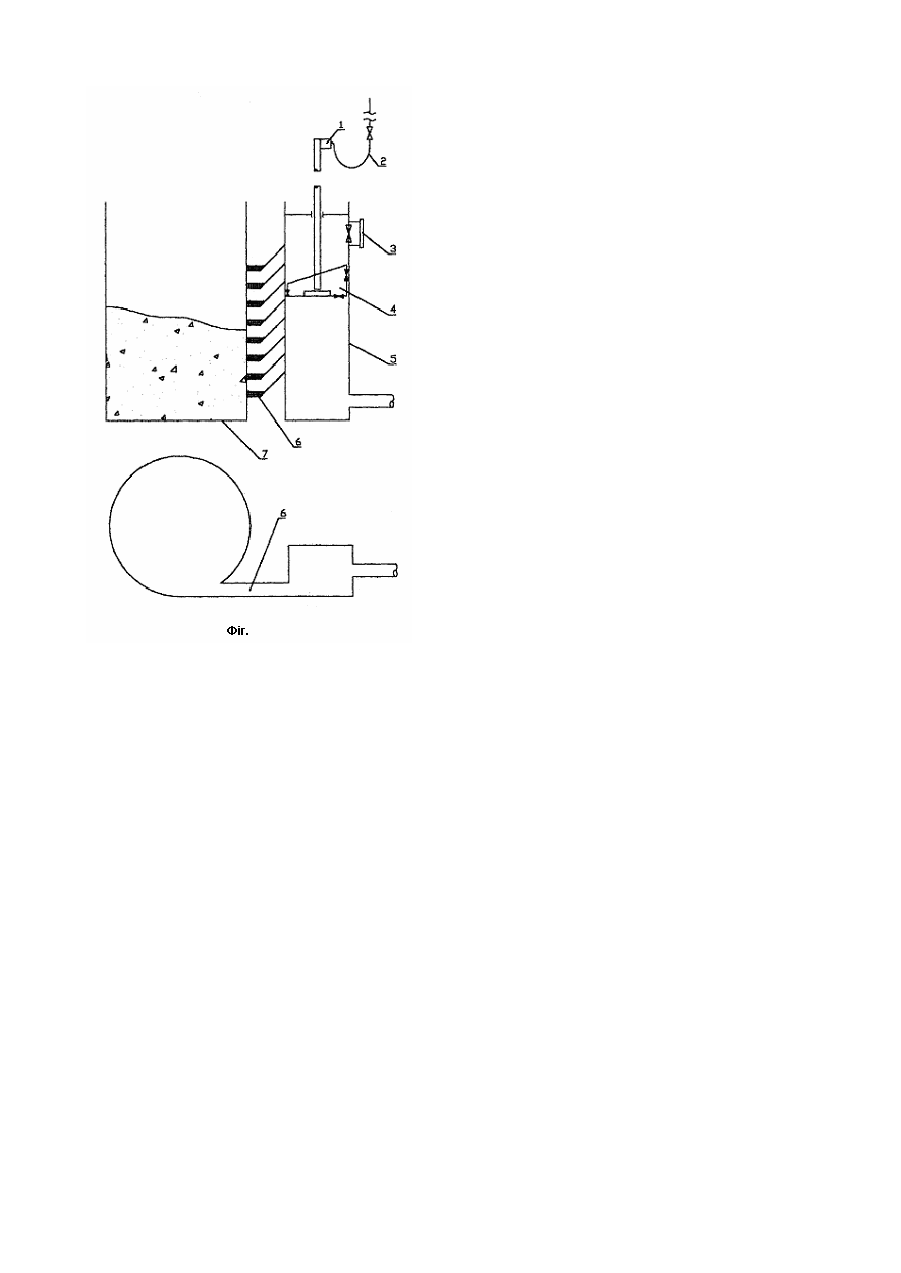

Корисна модель відноситься до області машинобудування, а саме до пристроїв, що спалюють промислові та побутові відходи. Відомі котли, що спалюють тверде паливо в псевдозниженому шару, що кипить. В таких котлах паливо знаходиться в звішеному стані, яке підтримується повітрям, що подається в топку знизу крізь паливо, що спалюється [див. "Энергия'", №10, 1986г. М. изд. "На ука"]. За сукупністю істотних ознак, що збігаються з пропонованою корисною моделлю, як прототип, прийнято аерофонтанну топку, яка являється модернізованим варіантом колоснякових топок спалювання палива в циркуліруючому шару, що кипить [див. "Энергия", №10,1988г, М. изд. "Наука"]. Ця топка в нижній своїй частині має повітряне сопло, яке продовжується розбіжною ділянкою близькою по перетину до сопла, далі до розбіжної ділянки примикає аерофонтанна розширена ділянка топки. Між розгонною ділянкою топки та соплом існує проміжок для подачі палива в струмінь повітря після форсунки. В топці є трубопроводи: для відводу газів з камери напівкоксування в котел; відводу газів із циклону в котел; та відводу залишків попелу із циклона. Недоліками прототипу, заснованого на аерофонтанному методі є те, що існує необхідність підтримки маси палива в фонтані, як визначається витратою та тиском повітря і підготовкою палива, тобто його треба помолоти до необхідної величини. Крім того важко виготовити такий пристрій малої потужності (малогабаритний). Суттю пропонуємої корисної моделі є створення високоефективного пристрою для спалення палива і утилізації промислових та побутови х відходів. Технічна задача вирішується за рахунок того, що повітроводи встановлені під кутом до топкі на вишину продукту, що спалюється і з'єднані з колектором виготовленим в вигляді циліндру, в якому розташований поршень зі штоком, при цьому поршень виготовлений так, що працює як форсунка, а топка являється циклоном, що дає змогу здійснювати технологічний процес. На Фіг. показана пропонована модель, де: 1 - відсічка палива; 2 - лінія постачання палива та реагентів; 3 - люк; 4 - форсунка-поршень; 5 - колектор-циліндр; 6 - повітроводи; 7 - топка Пристрій містить колектор-циліндр 5 з форсункою-поршнем, який спостерігає за рівнем продукту в топці 4. Колектор циклонно з'єднаний нахиленими повітроводами 6 з топкою 7, а лінія постачання палива та реагентів 2 крізь відсікаючий механізм 1 в поршень форсунку через його шток. Пристрій працює так: після загрузки палива в камеру спалювання-топку 7, включають вентилятор і відкривається не значно шандора вентилятора. Повітря, що надходить від вентилятора по колектору циліндру 5 впирається в поршень 4 і піднімає його на рівень вільних, не перекритих паливом в топці повітроводів, що з'єднують топку з колектором. Поршень виводиться в крайнє верхнє положення і після вентиляції пристрою здійснюється автоматична відсікання палива, а в поршень, який виконує функції форсунки, подається рідке паливо для підпалювання основного палива в топці (при необхідності паливо подається і подалі щоб підтримувати процес горіння основного палива). Паливо підпалюють через люк 3. Після того, як виникає стабільне горіння і зачинення люка 3 поршень 4 опускається і лягає на повітряну "подушку", яка створюється потоком повітря, що рухається по колектору знизу вверх, після чого проводять настройку процесу горіння в залежності від того яке паливо спалюють. Пропонований пристрій контролює рівень і щільність верхнього шару палива, що згорає, автоматично слідкує за товщиною палива, що спалюється і залежно від того як змінюється висота палива, яке загружають, пристрій автоматично переносить повітряний потік та подачу додаткових реагентів на необхідний рівень. Випробування моделі показали, що пристрій може бути виго товлений різноманітної потужності, ефективно спалювати всілякі види палива та утилізувати промислові і побутові відходи, в тому числі з використанням різних реагентів, зберігаючи задовільні якості прототипу. Пристрій може використовуватися як сушильна і випарювальна установка. Корисна модель виготовлена і випробувана на сміттєспалюючому заводі.
