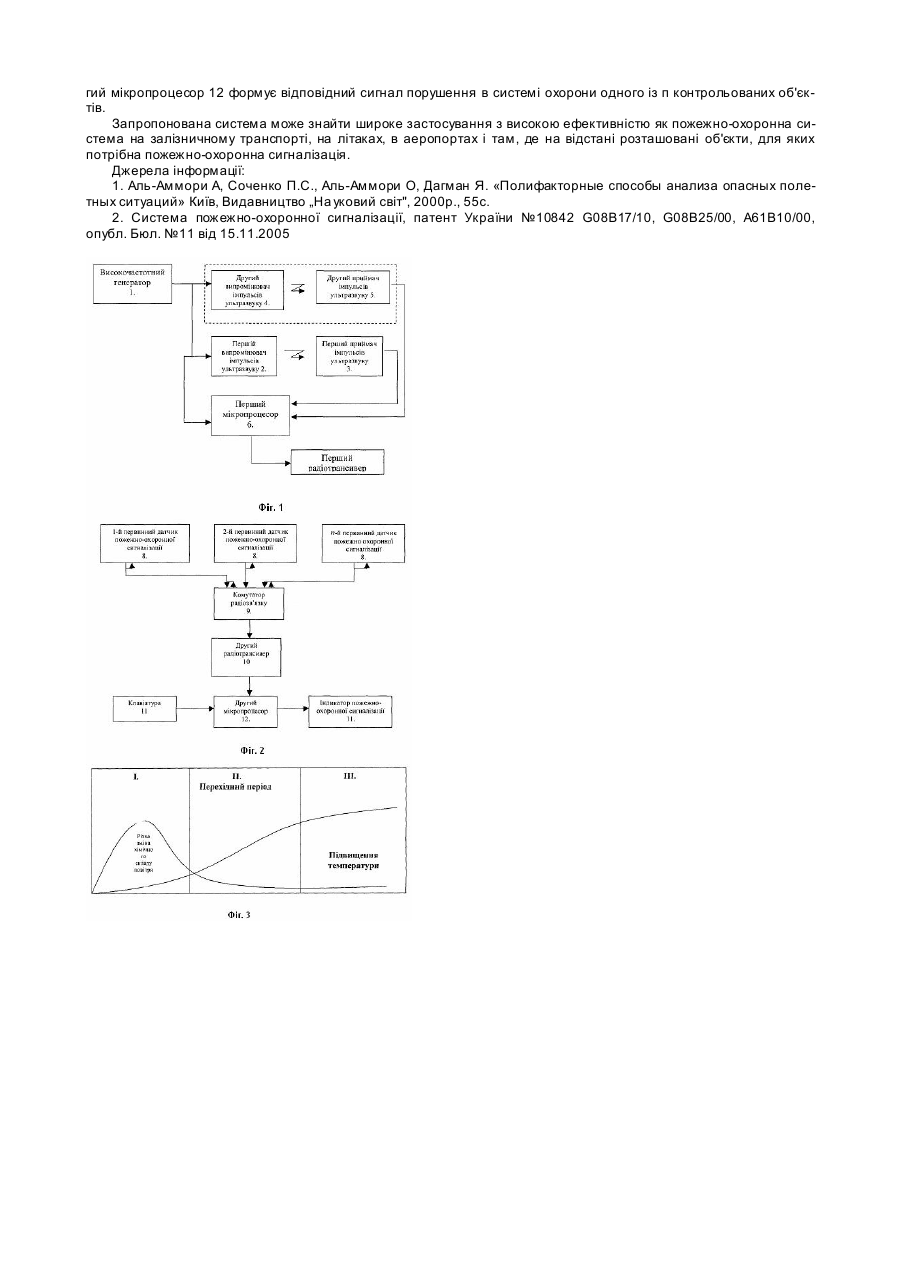

Система пожежно-охоронної сигналізації

Корисна модель відноситься до не руйнуючого контролю і може бути використана з високою ефективністю для поточного контролю пожежної та охоронної сигналізації від об'єктів які розташовані на відстані між собою. Відомий пристрій [1] ультразвукового контролю зміни хімічного складу повітря та зміни температури в навколишньому середовищі, який містить послідовно з'єднаний високочастотний генератор електричних імпульсів, два акустичних випромінювачі-приймачі (один із них знаходиться в закритому середовищі) та мікропроцесор. Основний недолік вказаного пристрою полягає в тому, що він не передбачає вимірювання температури, а також швидкості зміни хімічного складу навколишнього середовища одночасно в декількох місцях. Відома система [2] пожежно-охоронної сигналізації, яка містить встановленні на контрольованих об'єктах оповіщувачі, до складу кожного із яких входять датчик пожежної або охоронної сигналізації, вимірювач температури, послідовно з'єднаний перший мікропроцесор та перший кодокерований радіоприймач-передавач (радіотрансивер), послідовно з'єднаний другий радіотрансивер, другий мікропроцесор та блок індикації. Недоліком цієї системи є те, що за її допомогою не можна визначити різку зміну хімічного складу навколишнього середовища та температури. Таким чином, не можливо чітко ідентифікувати пожежну ситуацію або появу стороннього суб'єкта по контролюємому об'єкті. В основу корисної моделі поставлена задача удосконалити систему пожежно-охоронної сигналізації, яка містить встановлені на контрольованих об'єктах оповіщувачі, до складу кожного з яких входять датчик пожежної або охоронної сигналізації, вимірювач температури, послідовно з'єднаний перший мікропроцесор та перший радіотрансивер, послідовно з'єднаний другий радіотрансивер, другий мікропроцесор, клавіатура та блок індикації. Поставлена задача вирішується так, що відповідно до корисної моделі в систему введені n первинних датчиків пожежної та охоронної сигналізації, які розташовані відповідно на n контрольованих об'єктах, кожний з яких містить високочастотний генератор електричних імпульсів та послідовно з'єднаний з ним перший випромінювачприймач імпульсів ультразвуку, ви хід якого підключений до другого входу першого мікропроцесора, до першого входу якого підключений вихід високочастотного генератора електричних імпульсів. Запропонована система відповідно до корисної моделі виконана так що, кожний із n вимірювачів температури містить в закритому середовищі другий випромінювач-приймач імпульсів ультразвуку, вхід якого підключений до виходу високочастотного генератора електричних імпульсів, вихід др уго го випромінювача-приймача імпульсів ультразвуку підключений до третього входу першого мікропроцесора, вихід якого з'єднаний зі входом першого радіотрансивера вихід якого підключений до двох провідної лінії. Запропонована система відповідно до корисної моделі виконана так, що кожний із n перших радіотрансиверів з'єднаний з другим радіотрансивером через один із n входів комутатора радіозв'язку, ви хід другого радіотрансивера відповідно підключений до першого входу другого мікропроцесора, до другого входу якого підключений вихід клавіатури, вихід др угого мікропроцесора відповідно з'єднаний зі входом індикатора пожежно-охоронної сигналізації. На Фіг.1 показана блок-схема, яка ілюструє структуру первинного датчика пожежно-охоронної сигналізації, на Фіг.2 - структура системи пожежно-охоронної сигналізації від n об'єктів, розташованих на відстані між собою, на Фіг.3 зображена діаграма зміни хімічного складу навколишнього середовища та температури, яка ідентифікує появу пожежної ситуації на контрольованому об'єкті. Кожний із n первинних датчиків містить високочастотний генератор 1 електричних імпульсів, перший випромінювач 2 та приймач 3 імпульсів ультразвуку, які розташовані у відкритому середовищі, другий випромінювач 4 та приймач 5 імпульсів ультразвуку, які розташовані в закритому середовищі, перший мікропроцесор 6 та перший радіотрансивер 7. Вихід високочастотного генератора електричних імпульсів відповідно підключені до першого 2 та другого 4 випромінювачів імпульсів ультразвуку та до першого входу першого мікропроцесора 6, до другого та третього входу якого відповідно підключені виходи першого 3 та другого 5 приймачів імпульсів ультразвуку, ви хід першого мікропроцесора відповідно з'єднаний зі входом першого радіотрансивера 7. Система пожежно-охоронної сигналізації відповідно до корисної моделі містить також n первинних датчиків 8 пожежно-охоронної сигналізації, комутатор 9 радіозв'язку, другий радіотрансвер 10, другий мікропроцесор 12, клавіатуру 11 та індикатор 13 пожежно-охоронної сигналізації. Кожний із n первинних датчиків 8 пожежноохоронної сигналізації з'єднаний з другим радіотрансвером 10 через комутатор 9 радіозв'язку, вихід другого радіотрансвера 10 підключений до першого входу др угого мікропроцесора 12, до другого входу якого підключений вихід клавіатури 11, вихід др угого мікропроцесора 12 з'єднаний зі входом індикатора 13 пожежно-охоронної сигналізації. Пропонуєма система пожежно-охоронної сигналізації відповідно до корисної моделі працює таким чином. В кожному із n первинних датчиків, розташованих на n контрольованих об'єктах за допомогою ультразвуку визначається температура та зміна хімічного складу повітря в залежності від поточного часу. Кожний із n перших мікропроцесорів 6 контролює процес зміни температури та хімічного складу повітря на контрольованому об'єкті відповідно тому, що виміряна в мікропроцесорі швидкість V ультразвуку залежить [1] від газової постійної R, показника X адіабати та температури T° відповідно до формули: V = X × R × To Величина XR ідентифікує хімічний склад повітря середовища, через яке проходить ультразвук. Таким чином, швидкість V ультразвуку буде залежати від зміни XR хімічного складу повітря і температури T°, якщо ультразвук розповсюджується у відкритому середовищі, якщо ж ультразвук розповсюджується в закритому середовищі з заданими параметрами XR, то швидкість ультразвуку буде залежати тільки від температури T°. Якщо процес зміни температури та хімічного складу повітря співпадає з процесом, зображеним на діаграмі (Фіг.3), тоді перший мікропроцесор 6 формує сигнал пожежної небезпеки, який через систему радіозв'язку (Фіг.2) передається на другий мікропроцесор 12 і на індикатор 13 пожежно-охоронної сигналізації. Якщо на будь-якому із контрольованих об'єктів має місце зміна температури та хімічного складу повітря, але характер такої зміни не відповідає діаграмі (Фіг.3), то з'являється підозра того, що на контрольованому об'єкті проявляється щось неординарне, і тоді перший мікропроцесор 6 відповідно через лінію радіозв'язку та через дру гий мікропроцесор 12 формує відповідний сигнал порушення в системі охорони одного із п контрольованих об'єктів. Запропонована система може знайти широке застосування з високою ефективністю як пожежно-охоронна система на залізничному транспорті, на літаках, в аеропортах і там, де на відстані розташовані об'єкти, для яких потрібна пожежно-охоронна сигналізація. Джерела інформації: 1. Аль-Аммори А, Соченко П.С., Аль-Аммори О, Дагман Я. «Полифакторные способы анализа опасных полетных ситуаций» Київ, Видавництво „На уковий світ", 2000р., 55с. 2. Система пожежно-охоронної сигналізації, патент України №10842 G08B17/10, G08B25/00, А61В10/00, опубл. Бюл. №11 від 15.11.2005
