Пристрій охоронної сигналізації

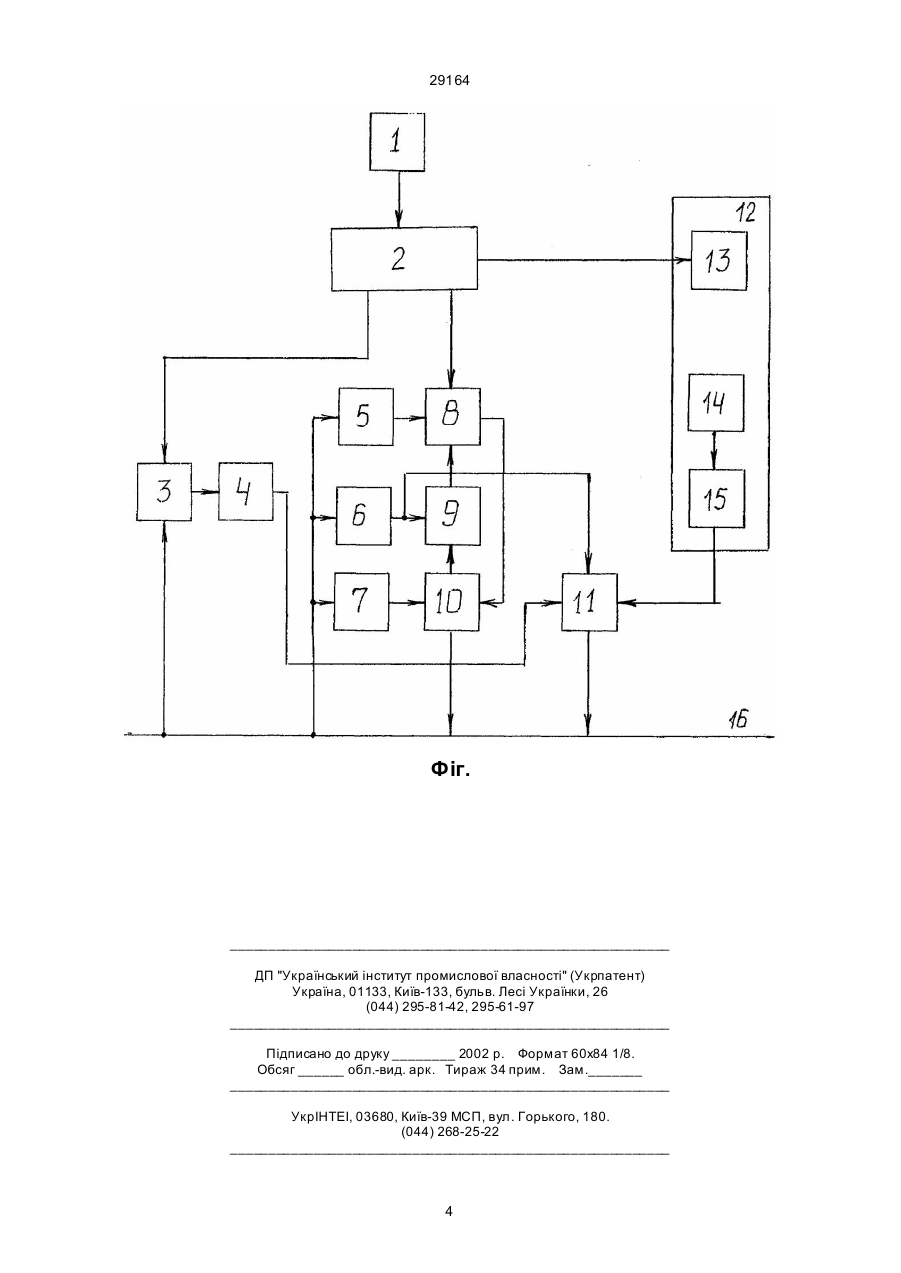

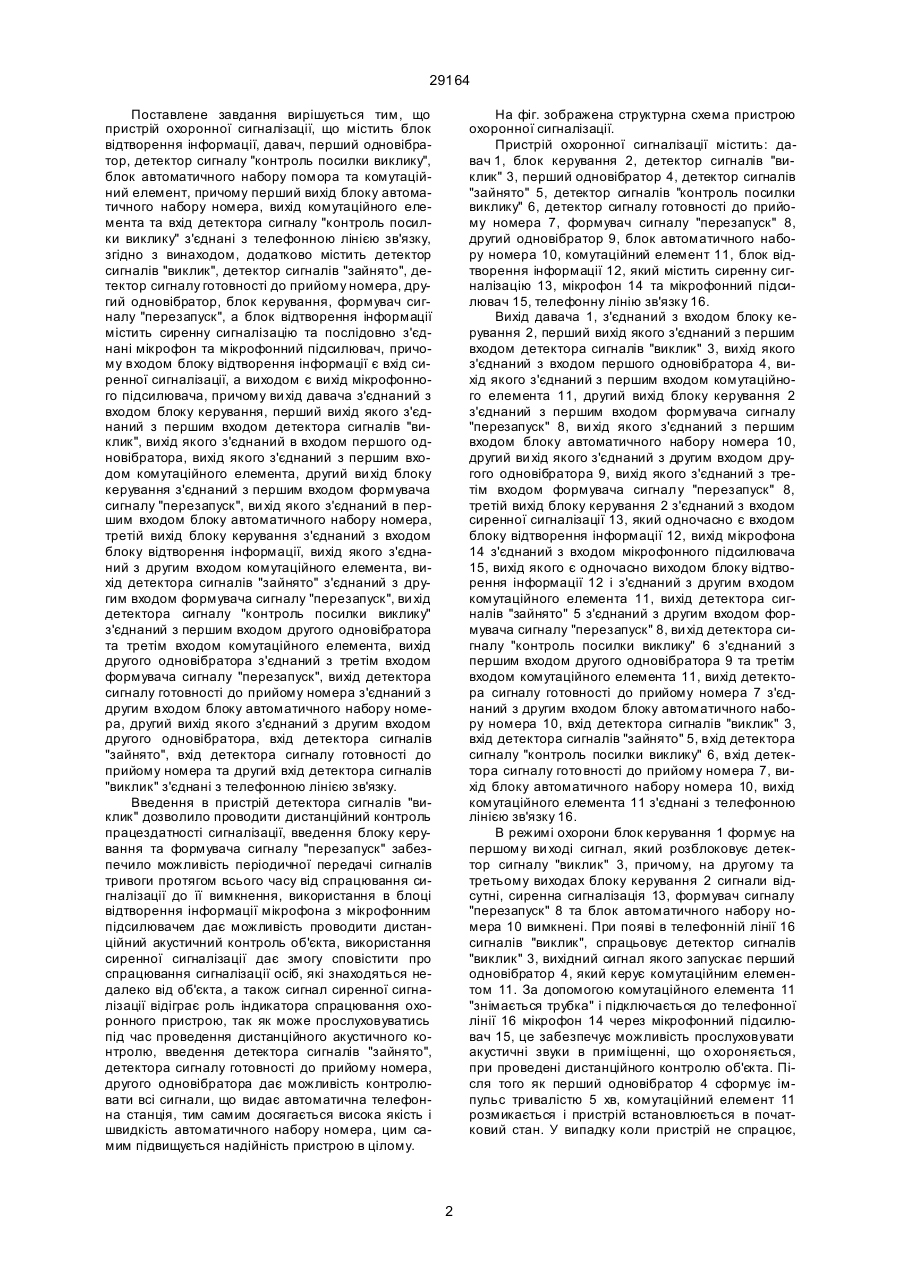

Пристрій охоронної сигналізації, що містить блок відтворення інформації, давач, перший одновібратор, детектор сигналу "контроль посилки виклику", блок автоматичного набору номера та комутаційний елемент, причому перший вихід блоку автоматичного набору номера, вихід комутаційного елемента та вхід детектора сигналу "контроль посилки виклику" з'єднані з телефонною лінією зв'язку, який відрізняється тим, що додатково містить детектор сигналів "виклик", детектор сигналів "зайнято", детектор сигналу готовності до прийому номера, другий одновібратор, блок керування, формувач сигналу "перезапуск", а блок відтворення інформації містить сиренну сигналізацію та послідовно з'єднані мікрофон та мікрофонний підсилювач, причому входом блоку відтворення інформації є вхід сиренної сигналізації, а виходом є вихід мікрофонного підсилювача, причому вихід A (54) ПРИСТРІЙ ОХОРОННОЇ СИГНАЛІЗАЦІЇ 29164 Поставлене завдання вирішується тим, що пристрій охоронної сигналізації, що містить блок відтворення інформації, давач, перший одновібратор, детектор сигналу "контроль посилки виклику", блок автоматичного набору помора та комутаційний елемент, причому перший вихід блоку автоматичного набору номера, вихід комутаційного елемента та вхід детектора сигналу "контроль посилки виклику" з'єднані з телефонною лінією зв'язку, згідно з винаходом, додатково містить детектор сигналів "виклик", детектор сигналів "зайнято", детектор сигналу готовності до прийому номера, другий одновібратор, блок керування, формувач сигналу "перезапуск", а блок відтворення інформації містить сиренну сигналізацію та послідовно з'єднані мікрофон та мікрофонний підсилювач, причому входом блоку відтворення інформації є вхід сиренної сигналізації, а виходом є вихід мікрофонного підсилювача, причому ви хід давача з'єднаний з входом блоку керування, перший вихід якого з'єднаний з першим входом детектора сигналів "виклик", вихід якого з'єднаний в входом першого одновібратора, вихід якого з'єднаний з першим входом комутаційного елемента, другий ви хід блоку керування з'єднаний з першим входом формувача сигналу "перезапуск", ви хід якого з'єднаний в першим входом блоку автоматичного набору номера, третій вихід блоку керування з'єднаний з входом блоку відтворення інформації, вихід якого з'єднаний з другим входом комутаційного елемента, вихід детектора сигналів "зайнято" з'єднаний з другим входом формувача сигналу "перезапуск", ви хід детектора сигналу "контроль посилки виклику" з'єднаний з першим входом другого одновібратора та третім входом комутаційного елемента, вихід другого одновібратора з'єднаний з третім входом формувача сигналу "перезапуск", вихід детектора сигналу готовності до прийому номера з'єднаний з другим входом блоку автоматичного набору номера, другий вихід якого з'єднаний з другим входом другого одновібратора, вхід детектора сигналів "зайнято", вхід детектора сигналу готовності до прийому номера та другий вхід детектора сигналів "виклик" з'єднані з телефонною лінією зв'язку. Введення в пристрій детектора сигналів "виклик" дозволило проводити дистанційний контроль працездатності сигналізації, введення блоку керування та формувача сигналу "перезапуск" забезпечило можливість періодичної передачі сигналів тривоги протягом всього часу від спрацювання сигналізації до її вимкнення, використання в блоці відтворення інформації мікрофона з мікрофонним підсилювачем дає можливість проводити дистанційний акустичний контроль об'єкта, використання сиренної сигналізації дає змогу сповістити про спрацювання сигналізації осіб, які знаходяться недалеко від об'єкта, а також сигнал сиренної сигналізації відіграє роль індикатора спрацювання охоронного пристрою, так як може прослуховуватись під час проведення дистанційного акустичного контролю, введення детектора сигналів "зайнято", детектора сигналу готовності до прийому номера, другого одновібратора дає можливість контролювати всі сигнали, що видає автоматична телефонна станція, тим самим досягається висока якість і швидкість автоматичного набору номера, цим самим підвищується надійність пристрою в цілому. На фіг. зображена структурна схема пристрою охоронної сигналізації. Пристрій охоронної сигналізації містить: давач 1, блок керування 2, детектор сигналів "виклик" 3, перший одновібратор 4, детектор сигналів "зайнято" 5, детектор сигналів "контроль посилки виклику" 6, детектор сигналу готовності до прийому номера 7, формувач сигналу "перезапуск" 8, другий одновібратор 9, блок автоматичного набору номера 10, комутаційний елемент 11, блок відтворення інформації 12, який містить сиренну сигналізацію 13, мікрофон 14 та мікрофонний підсилювач 15, телефонну лінію зв'язку 16. Вихід давача 1, з'єднаний з входом блоку керування 2, перший вихід якого з'єднаний з першим входом детектора сигналів "виклик" 3, вихід якого з'єднаний з входом першого одновібратора 4, вихід якого з'єднаний з першим входом комутаційного елемента 11, другий вихід блоку керування 2 з'єднаний з першим входом формувача сигналу "перезапуск" 8, ви хід якого з'єднаний з першим входом блоку автоматичного набору номера 10, другий ви хід якого з'єднаний з другим входом другого одновібратора 9, вихід якого з'єднаний з третім входом формувача сигналу "перезапуск" 8, третій вихід блоку керування 2 з'єднаний з входом сиренної сигналізації 13, який одночасно є входом блоку відтворення інформації 12, вихід мікрофона 14 з'єднаний з входом мікрофонного підсилювача 15, вихід якого є одночасно виходом блоку відтворення інформації 12 і з'єднаний з другим входом комутаційного елемента 11, вихід детектора сигналів "зайнято" 5 з'єднаний з другим входом формувача сигналу "перезапуск" 8, ви хід детектора сигналу "контроль посилки виклику" 6 з'єднаний з першим входом другого одновібратора 9 та третім входом комутаційного елемента 11, вихід детектора сигналу готовності до прийому номера 7 з'єднаний з другим входом блоку автоматичного набору номера 10, вхід детектора сигналів "виклик" 3, вхід детектора сигналів "зайнято" 5, вхід детектора сигналу "контроль посилки виклику" 6, вхід детектора сигналу гото вності до прийому номера 7, вихід блоку автоматичного набору номера 10, вихід комутаційного елемента 11 з'єднані з телефонною лінією зв'язку 16. В режимі охорони блок керування 1 формує на першому ви ході сигнал, який розблоковує детектор сигналу "виклик" 3, причому, на другому та третьому виходах блоку керування 2 сигнали відсутні, сиренна сигналізація 13, формувач сигналу "перезапуск" 8 та блок автоматичного набору номера 10 вимкнені. При появі в телефонній лінії 16 сигналів "виклик", спрацьовує детектор сигналів "виклик" 3, вихідний сигнал якого запускає перший одновібратор 4, який керує комутаційним елементом 11. За допомогою комутаційного елемента 11 "знімається трубка" і підключається до телефонної лінії 16 мікрофон 14 через мікрофонний підсилювач 15, це забезпечує можливість прослуховувати акустичні звуки в приміщенні, що о хороняється, при проведені дистанційного контролю об'єкта. Після того як перший одновібратор 4 сформує імпульс тривалістю 5 хв, комутаційний елемент 11 розмикається і пристрій встановлюється в початковий стан. У випадку коли пристрій не спрацює, 2 29164 при спробі додзвонитись до об'єкта, це означає, що теле фонна лінія або пристрій пошкодженні. При спробі проникнення сторонніх осіб спрацьовує давач 1, сигнал з якого подається на вхід блоку керування 2, який через перший вихід блокує детектор сигналів "виклик" 3, на другому ви ході формує сигнал для вмикання формувача сигналу "перезапуск" та на третьому виході сигнал для вмикання сиренної сигналізації 13, причому на третьому виході сигнал з'являється з запізненням на 1 хв по відношенню до сигналу на другому виході. Це передбачено для того, щоб власник об'єкта, що охороняється, мав змогу вимкнути сигналізацію до того, як ввімкнеться сиренна сигналізація 13. Після того, як ввімкнеться формувач сигналу "перезапуск" 8, він формує сигнал для запуску блоку автоматичного набору номера 10 цей блок на першому виході формує сигнал, еквівалентний зняттю трубки телефонного апарата, та на другому виході формує сигнал для запуску другого одновібратора 9, який формує імпульс тривалістю 1 хв, під час тривання цього імпульсу детектор сигналу готовності до прийому номера 7 перевіряє наявність в телефонній лінії 16 сигналу готовності до прийому номера, по закінченні імпульсу сформованого другим одновібратором 9, формувач сигналу "перезапуск" 8 формує сигнал "перезапуск" для блоку автоматичного набору номера 10, цей блок "ставить трубку" та повторно "знімає трубку", поки не з'явиться сигнал готовності до прийому номера. Після появи в телефонній лінії 16 сигналу готовності до прийому номера, детектор сигналу готовності до прийому номера 7 формує сигнал, який подається на другий вхід блоку автоматичного набору номера 10, що дозволяє цьому блоку продовжити набір номера, а саме: на першому виході блоку автоматичного набору номера 10 формується кодова послідовність імпульсів, яка відповідає номеру абонента, після закінчення кодової послідовності, блок автоматичного набору номера 10 формує на другому виході сигнал, яким повторно запускається другий одновібратор 9, який формує імпульс тривалістю 1 хв, якщо, протягом тривання цього імпульсу, в телефонній лінії 16 з'явиться сигнал контролю посилки виклику, на виході детектора сигналу "контроль посилки виклику" 6 сформуєтеся сигнал, який заблокує другий одновібратор 9, та замкне комутаційний елемент 11, підключаючи мікрофон 14 через мікрофонний підсилювач 15 до телефонної лінії 16, тим самим даючи можливість абонентові, який знімить трубку, чути звуки сиренної сигналізації та інші акустичні шуми, що виникають в наслідок проникнення сторонніх осіб в об'єкт, що охороняється. Якщо протягом тривання імпульсу, що формує др угий одновібратор 9, в телефонній лінії 16 будуть відсутні сигнали контролю посилки виклику, то по задньому фронту цього імпульсу сформується сигнал, який подається на третій вхід формувача сигналу "перезапуск" 8, який в свою чергу, сформує сигнал "перезапуск" для блоку автоматичного набору номера 10 і процес набору почнеться з початку. При появі сигналів "зайнято" в телефонній лінії 16 на будь-якій стадії набору номера, спрацьовує детектор сигналів "зайнято" 5, сигнал з виходу якого подається на другий вхід формувача сигналу "перезапуск", який формує сигнал для блоку автоматичного набору номера 10 і процес набору номера починається з початку. Через кожні 10 хв, після того, як на другому виході блоку керування 2 з'явиться сигнал для вмикання формувача сигналу "перезапуск" 8, блок керування 2 на другому ви ході формує сигнал для формувача сигналу "перезапуск" 8, який в свою чергу перезапускає блок автоматичного набору номера 10, цим самим забезпечуючи періодичну передачу повідомлення про спрацювання сигналізації протягом всього часу, від спрацювання до вимкнення пристрою. 3 29164 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
