Розпушник грунту
Номер патенту: 22603
Опубліковано: 17.03.1998
Автори: Волик Борис Анатольєвич, Панченко Анатолій Миколайович, Шрамко Кирил Васильович, Мариновський Володимир Миколайович
Формула / Реферат
1. Розпушник грунту, включає в себе похилі симетричні ножові стояки з закріпленим на них лемішом, який відрізняється тим, що споряджений гладким вальцем з зубами борони, закріпленим одношарнірно з пружиною.
2. Розпушник грунту за п. 1, який вІдрізняється тим, що додержують співвідношення
де b - ширина леміха;
В - ширина захвата знаряддя;
а - глубина обробітку;
а1 - висота падіння пласта.
Текст

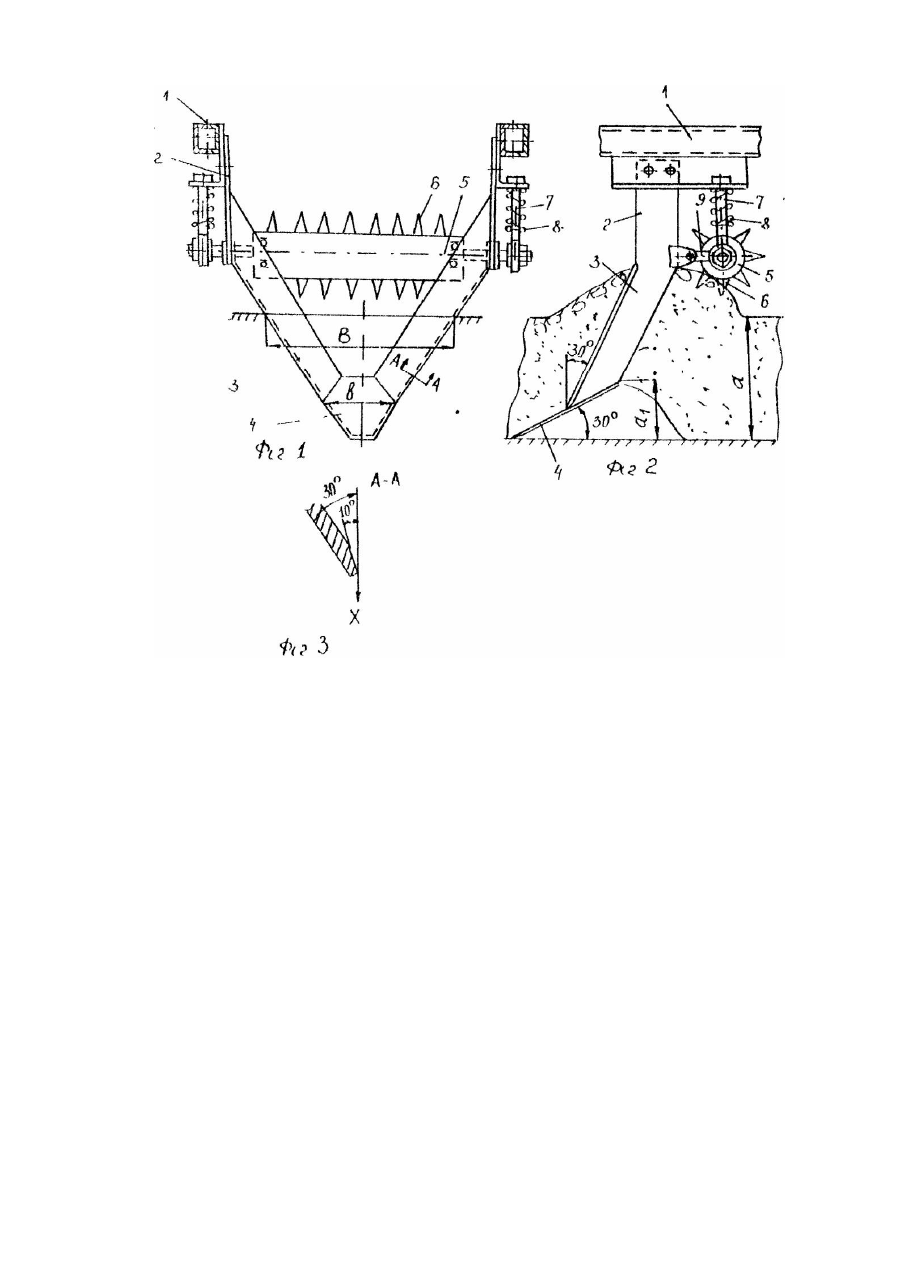

Винахід відноситься до сільськогосподарської техніки, зокрема для безполицевого обробітку важких грунтів. Відомий розпушник грунту, що включає похилі симетричні ножові стояки з закріпленим на них лемішом [Авт. св. № 704480, кл. А 01 В 13/16, 1981]. Але, при суцільному обробітку грунту формується брилаєма структура грунту по всьому орному горизонті, що знижує влагозаряд І рівномірний розподіл вологи. Степінь подрібнення грунту складає І = І0 * І1 · І2 (де Іо - початковий ступінь подрібнення грунту, І1 - ступінь подрібнення лемішем, І2 - ступінь подрібнення боковими ножами). Мета винаходу - збільшення вмісту вологи за рахунок збільшення ступеня подрібнення грунту. Вказана мета досягається тим, що розпушник знаряджаеться гладким вальцем з зубами борони, закріпленим одношарнірно з, пружиною на висоті (а + а1). До того ж, повинні дотримуватися співвідношення: де b і В - відповідно ширина леміша І захвату розпушника, а - глибина обробітку, a1 - висота падіння пласта грунта. На фіг. 1 зображений пропонований розпушник грунту, вид спереду; на фіг. 2 -розпушник, вид збоку; фіг. З - розріз А-А на фіг. 1. Робочий орган закріплений на рамі 1 і складається Із стояка 2, двох симетричних бокових ножів, нахилених до вертикалі І повернутих в плані під кутом 30°, між ними встановлений леміш 4. З заду розпушника на одношарнірній підвісці встановлений валець 5 з зубами борони 6. Підвіска складається із стержня 7, пружини 8 і поводка 9. Рабочий орган розпушника працює таким чином: в процесі обробітку грунту леміш А розпушує гр унт і піднімає його догори. Дані бокові ножі 3 продовжують руйнувати грунт в площині, перпендикулярній площині розпушування лемішами. При додержанні прийнятих співвідношень бокові ножі 3 найбільш ефективно І миттєво стискують пласт, що продовжує його розпушува ти. Ви ходячи Із зони стискування, пласт розширюється і падає до низу, продовжуючи руйнуватися під дією сил тяжиння. За рахунок швидкості потоку пласта грунту, валець 5 з зубами 6 обертається, що дає ефективне подрібнення грудок грунту на його поверхні. Ступінь подрібнення грунту складається де І3 - ступінь подрібнення при стискуванні; І4 - ступінь подрібнення при гравітаційному падінні; І5 - ступінь подрібнення вальцями з зубами. Пропонуємий винахід дозволяє збільшити степінь подрібнення, отже покращити вологонакопичення і рівномірний розподіл вологи по всьому орному горизонту.
ДивитисяДодаткова інформація
Автори англійськоюPanchenko Anatolii Mykolaiovych, Volyk Borys Anatoliiovych
Автори російськоюПанченко Анатолий Николаевич, Волик Борис Анатольевич
МПК / Мітки
МПК: A01B 35/22, A01B 13/16
