Знаряддя для безотвального розпушування грунту

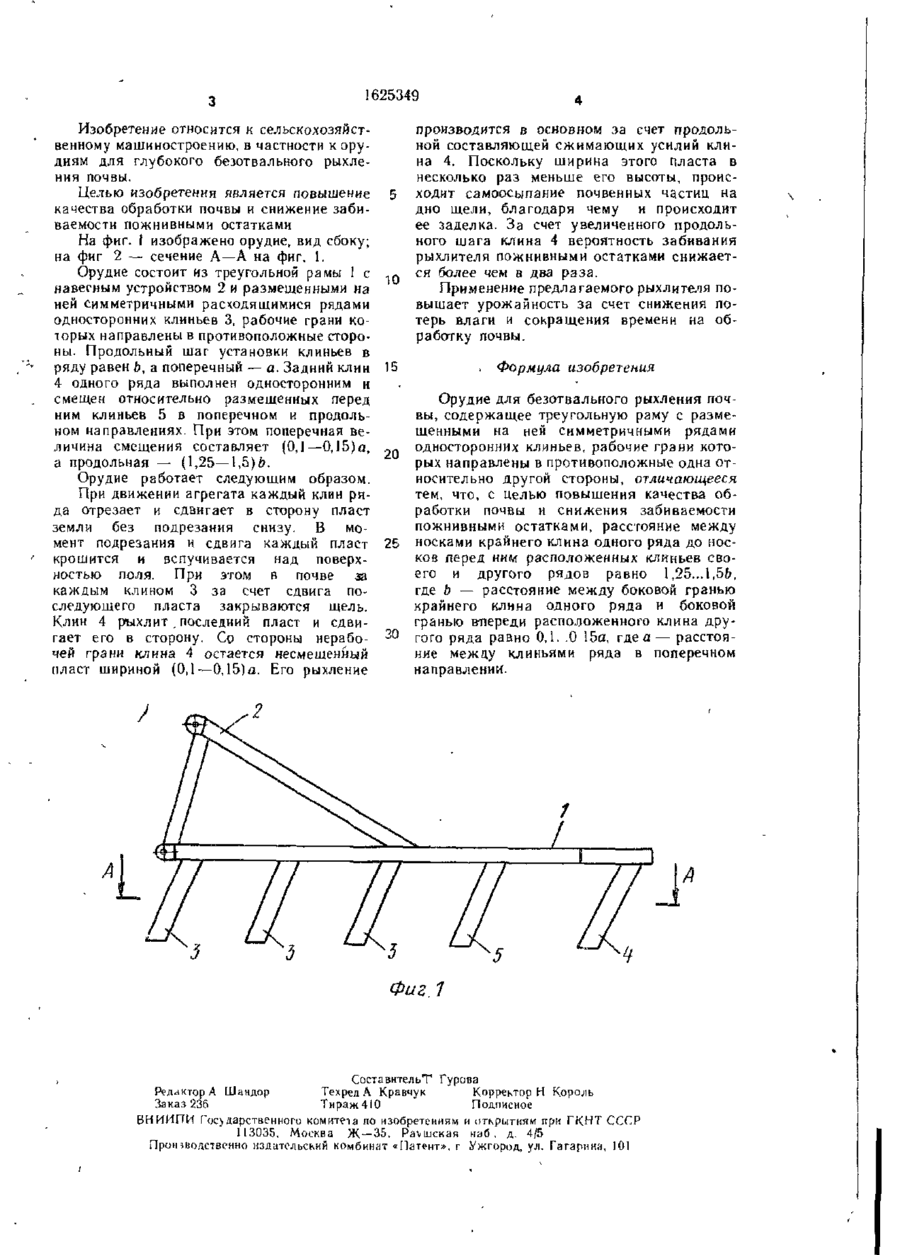

Изобретение относится к сельскохо зяйственнсму машиностроению, в частности к орудиям для безотвальной обработки почвы Целью изобретения является повышение качества обработки почвы и снижение забиваемссти пожнивными остатками Ору дие содержит треугольную раму с навес ным устройством и размещенные на ней сим метричными рядами односторонние клинья 3 Рабочие грани клиньев 3 направлены в про тивоположные стороны Расстояние между носком крайнего клина одною ряда до носков перед ним расположенных клиньев сво его и другого рядов равно (1,25 1,5)6 где b—расстояние между носками ктиньев в ряду Расстояние между боковой гранью крайнего клина одного ряда и боковой гра нью впереди расположенного клина другого ряда равно (0,1 0,15)а, где а — расстояние между клиньями ряда в поперечном направ лении При движении агрегата каждый клин каждого ряда отрезает и сдвигает в сто рону пласт земли без подрезания сни jy При этом в почве за каждым клином і за счет сдвига последующего пласта за крывается щель Клин 4 рыхлит последний пласт и сдвигает его в сторону Шири на этого пласта в несколько раз меньше его высоты Под действием сжимающих усилий клина 4 происходит самоосыпание поч венных частиц на дно щели Происходит ее заделка 2 ил (125 15)8 Пожнивные остатки ОТ СО Фиг 2 1625349 Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для глубокого безотвального рыхления почвы. Целью изобретения является повышение качества обработки почвы и снижение забиваемости пожнивными остатками На фиг. 1 изображено орудие, вид сбоку; на фиг 2 — сечение А—А на фиг. 1. Орудие состоит из треугольной рамы 1 с навесным устройством 2 и размещенными на ней симметричными расходящимися рядами односторонних клиньев 3, рабочие грани которых направлены в противоположные стороны. Продольный шаг установки клиньев в ряду равен Ь, а поперечный — а. Задний клин 4 одного ряда выполнен односторонним и смещен относительно размещенных перед ним клиньев 5 в поперечном и продольном направлениях. При этом поперечная величина смещения составляет (0,1—0,15)а, а продольная — (1,25—1,5)6. Орудие работает следующим образом. При движении агрегата каждый клин ряда отрезает и сдвигает в сторону пласт земли без подрезания снизу. В момент подрезания и сдвига каждый пласт крошится и вспучивается над поверхностью поля. При этом в почве за каждым клином 3 за счет сдвига последующего пласта закрываются щель. Клин 4 рыхлит, последний пласт и сдвигает его в сторону. Со стороны нерабочей грани клина 4 остается несмещенный пласт шириной (0,1 ~0,15)а. Его рыхление 10 15 производится в основном за счет продольной составляющей сжимающих усилий клина 4. Поскольку ширина этого пласта в несколько раз меньше его высоты, происходит самоосыпание почвенных частиц на дно щели, благодаря чему и происходит ее заделка. За счет увеличенного продольного шага клина 4 вероятность забивания рыхлителя пожнивными остатками снижается более чем а два раза. Применение предлагаемого рыхлителя повышает урожайность за счет снижения потерь влаги и сокращения времени на обработку почвы. • Формула изобретения Орудие для безотвального рыхления почвы, содержащее треугольную раму с размешенными на ней симметричными рядами односторонних клиньев, рабочие грани кото20 рых направлены в противоположные одна относительно другой стороны, отличающееся тем, что, с целью повышения качества обработки почвы и снижения забнваемости пожнивными остатками, расстояние между 25 носками крайнего клина одного ряда до носков перед ним расположенных клиньев своего и другого рядов равно 1,25... 1,56, где b — расстояние между боковой гранью крайнего клина одного ряда и боковой гранью втіереди расположенного клина другого ряда равно 0,1- .0 15а, где а — расстояние между клиньями ряда в поперечном направлении. СоставительТ Гурова Редактор А Шандор Техред А Кравчук Корректор Н Король Заказ 236 Тираж 410 Подписное ВНИИГТИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж —35, Рамиская наб , д. 4/5 Прошводствснно издательский комбинат «Патент», г Ужгород, ул. Гагарина, 101
