Збірна плита перекриттів круглих рамп

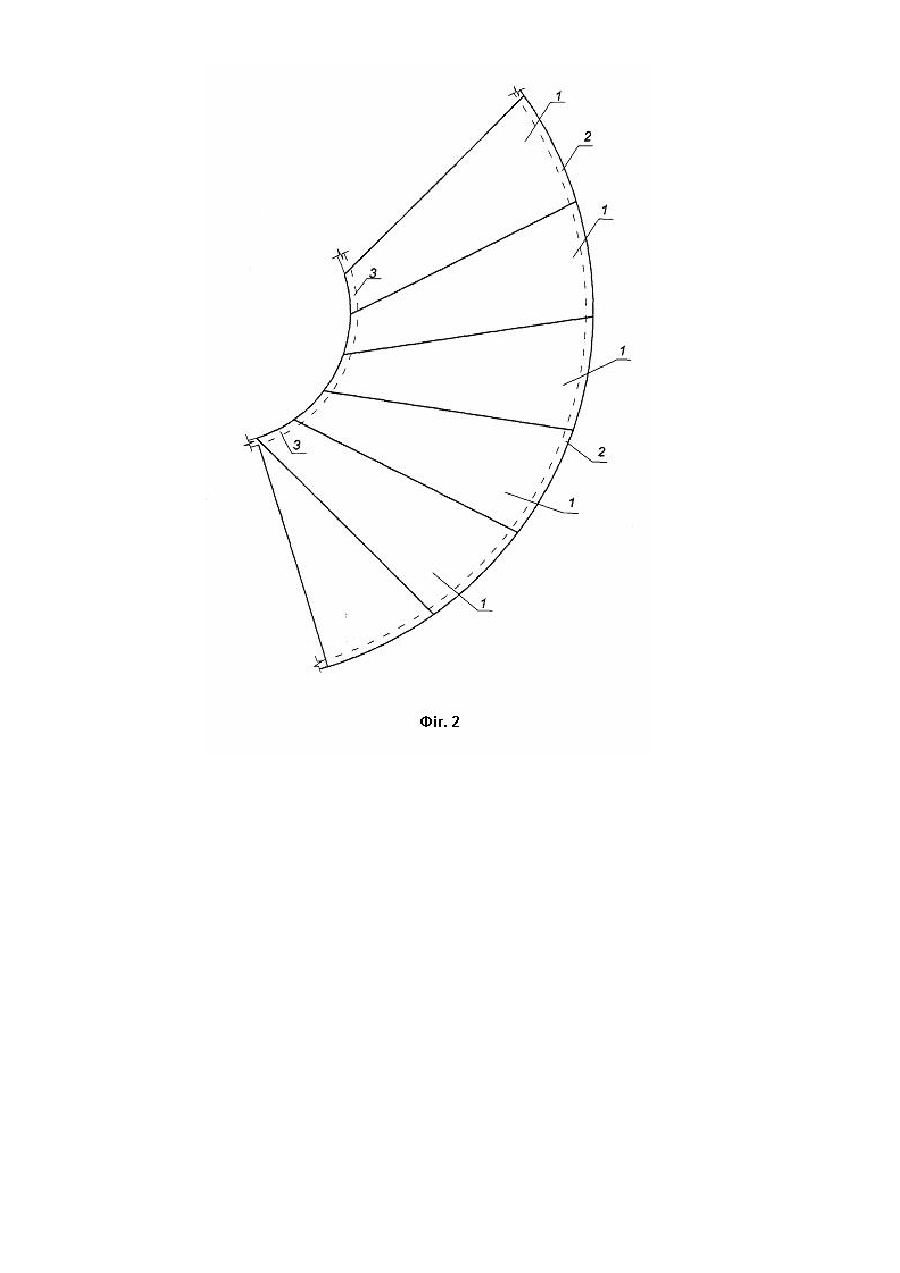

Корисна модель відноситься до галузі будівництва, а саме до будівництва із збірних залізобетонних елементів. Найбільш близьке технічне рішення влаштування перекриттів круглих рамп запропоновано в патенті №14832, кл. МПК Е04В 5/02, виданого 15.05.2006 p., „Збірна плита перекриттів круглих рамп", в якому заявлена неплоска плита у формі укороченого сектора, яка монтується перпендикулярно стінам і довші прямолінійні сторони плити вкладаються в напрямку діаметра круглої рампи. Недоліком цього рішення являється дещо складна технологія виготовлення таких неплоских плит і перекриття рампи буде мати складки поперек шляху руху автомобілів по рампі. Це веде до ускладнення влаштування підлог на перекритті рампи. В круглих рампах перекриття здійснюється у вигляді гвинтоподібних площин і опираються на стіни з певним кутом нахилу; причому на внутрішніх і зовнішніх стінах ці кути нахилу різні. Тому відомі технічні рішення плит не можуть бути використані в якості перекриттів рамп, які б не мали складок або монтувались із одної однотипної збірної плити. В основу корисної моделі поставлено завдання створення конструкції плити шляхом зміни геометрії, що забезпечувало би зведення перекриття рампи без зломів або складок; причому перекриття мало би форму гвинтоподібних площин без додаткових монолітних ділянок, як в збірно-монолітних конструкціях і мало би гладкі поверхні зверху і знизу. Для вирішення завдання запропонована плоска збірна плита перекриття круглих рамп у вигляді скошеного обрізаного сектора або неправильного чотирикутника. При монтажі такі плити вкладаються впритул між собою і створюють гладку гвинтоподібну площину перекриттів круглих рамп. Коротші протилежні сторони плити будуть мати різні кути підйому, повторюючи кути підйому зовнішньої і внутрішньої стін круглих рамп. На кресленні Фіг.1 показана в плані плоска збірна плита перекриттів круглих рамп. На Фіг.2 показане розміщення її на стінах рампи. Збірна плита 1 вкладається на зовнішні 2 і внутрішні 3 стіни круглих рамп. Ці збірні залізобетонні плити перекриттів монтують на похилі поверхні стін циліндричної рампи. При цьому відпадає необхідність влаштування окремих монолітних ділянок, як у відомих збірно-монолітних конструкціях перекриттів круглих рамп, причому перекриття буде гладким і без складок. Застосування таких збірних плит для перекриттів круглих рамп значно спрощує технологію монтажу круглих рамп, так як перекриття буде гладким, суттєво зменшує матеріало- і трудомісткість, а також скорочує термін зведення круглих рамп.
