Сауна

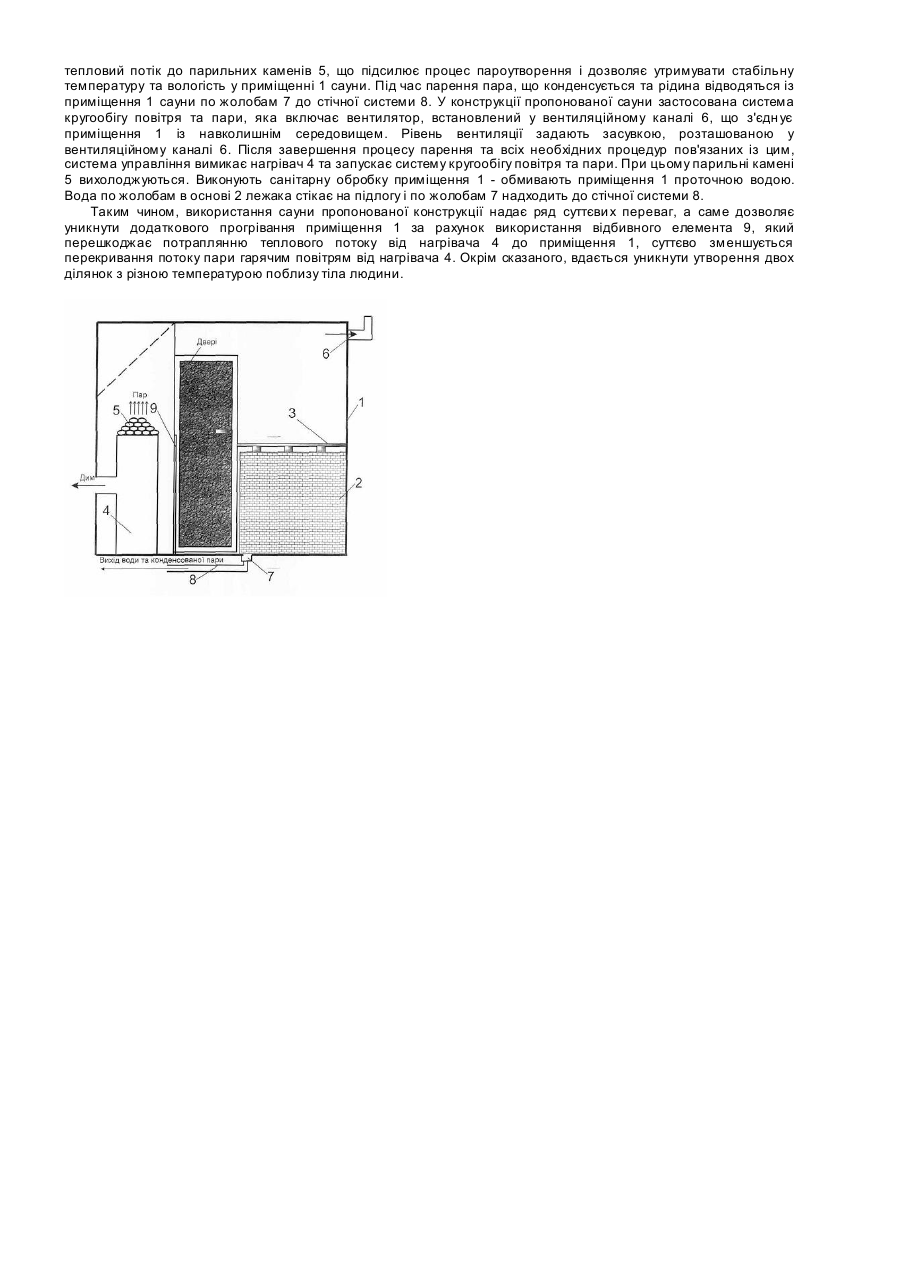

Корисна модель відноситься до пристроїв для профілактичної дії нагрітим пароповітряним середовищем на організм людини, а більш точно - до конструкції сауни. Найбільш близькою за технічною суттю до пропонованої корисної моделі є сауна, що складається із приміщення, в якому встановлені лежак, виконаний у вигляді основи з горизонтальним настилом, розміщеним на основі, та нагрівач з парильними каменями [Патент РФ на винахід №2283079, МПК (2006) А61Н33/06, A61F7/00; дата публікації 2006.09.10]. Недоліком даної установки є те, що під час процедури парення відбувається додаткове прогрівання приміщення нагрівачем, який через його інерційність виділяє тепло інтенсивніше, ніж відбувається виділення пари на парильних каменях. При цьому нагріте повітря від нагрівача частково перекриває потік пари, яка виділяється із парильних каменів. Це суттєво зменшує інтенсивність процедури парення, оскільки частина виділеної пари не надходить до зони парення людини, а відразу разом із потоками гарячого повітря від нагрівача підіймається вгору та через вентиляційний канал виходить із порожнини приміщення до зовнішнього середовища. Крім того, під час процедури парення важко утримати задану температуру. Це відбувається через те, що в процесі нагрівання нагрівача та під час пароутворення виникає суттєва різниця між значеннями температури пари та гарячого повітря і людина під час паріння фактично перебуває у зоні двох температур, що може негативно вплинути на результат процедури. В основу пропонованої корисної моделі поставлена задача створення такої сауни, яка б дозволила підвищити ефективність процедури парення і зменшити негативні наслідки на тіло людини, шляхом зменшення впливу нагрітого повітря на людину. Поставлена задача вирішується у пропонованій корисній моделі, що як і відома сауна, складається із приміщення, в якому встановлені лежак, виконаний у вигляді основи з горизонтальним настилом, розміщеним на основі, та нагрівач з парильними каменями, а, відповідно до пропозиції, сауна доповнена відбивним елементом, встановленим між нагрівачем та лежаком. Окрім того до особливостей пропонованої сауни можна віднести і те, що відбивний елемент виконаний у вигляді вертикально встановленого цільного листа, бік якого повернутий до нагрівача, має підвищені відбивні властивості. Особливістю пропонованої сауни є і те, що відбивний елемент виконаний у вигляді вертикально встановленої жалюзі-подібної решітки. Ще одною особливістю пропонованої сауни є і те, що відбивний елемент виконаний у вигляді решітки. Відбивний елемент перешкоджає потраплянню теплового потоку від нагрівача безпосередньо до приміщення сауни, а направляє тепловий потік до парильних каменів, що підсилює процес пароутворення і дозволяє утримувати стабільну температуру та вологість у приміщенні сауни. Відбивний елемент може бути розташований вертикально або під невеликим кутом до площини підлоги таким чином, що відстань між нижніми частинами відбивного елемента та нагрівача була б меншою за відстань між їх верхніми частинами. Розміри та форма відбивача визначаються експериментально і залежать від об'єму приміщення сауни та габаритів нагрівача з парильними каменями. Суть пропонованої конструкції сауни показано на схематичному кресленні. Сауна складається із приміщення 1 з дверима. В приміщенні 1 встановлені лежак, виконаний у вигляді основи 2 з жолобами /не показані/ та горизонтального настилу 3, розміщеного на основі 2. Основа 2 обкладена керамічною плиткою (на креслені не показано) та містить у верхній частині жолоби призначені для стікання конденсованої пари та рідини. В приміщенні 1 розміщений нагрівач 4 з парильними каменями 5. Порожнина приміщення 1 з'єднана із зовнішнім середовищем вентиляційним каналом 6, забезпеченим засувкою /не показана/. Сауна забезпечена також пристроєм для зрошення парильних каменів 5 і дозатором, пристроєм для інгаляції, а також системою керування температурою та вологістю, що включає датчики температури та вологості, гальванічно з’єднані з відповідними входами процесора, виходи якого гальванічно з’єднані з нагрівачем 4. У якості процесора може бути використаний процесор типу Pentium. У якості датчиків температури можуть бути використані термодатчики фірми «Вимірювальні технології» [інформація отримана 23.02.2007р. з сайту http://measure.com.ua/main_ua.htm]. Пропонована сауна має можливість і ручного управління нагріванням парильних каменів 5 та створенням потрібної атмосфери у приміщенні 1. У підлозі приміщення 1 виконані жолоби 7 для відведення конденсованої пари, з'єднані із стічною системою 8. Між нагрівачем 5 та лежаком 2 вертикально встановлено відбивний елемент 9. Відбивний елемент 9 може бути ви готовлений у вигляді цільного листа із нержавіючої сталі, бік якого звернутий до нагрівача 4, має підвищені відбивні властивості - полірований, або у вигляді жалюзі-подібної решітки. Така конструкція дозволяє людині у приміщені сауни особисто впливати на якості пароповітряного середовища. Відбивний елемент 9 може бути виготовлений і у вигляді металевої решітки, що є найбільш доступним для виготовлення варіантом. У сусідньому приміщенні сауни розташовано басейн /не показано/. У якості центрального обчислювача 10 може бути використаний процесор типу Pentium. У якості стоякового обчислювача 9 може бути використаний обчислювач фірми «Вимірювальні технології» [інформація отримана 23.02.2007p. з сайту http: //measure. com.ua/contact_ua.htm]. У якості кімнатних датчиків температури 5 може бути використаний термодатчик фірми «Вимірювальні технології» [інформація отримана 23.02.2007р. з сайту http://measure.com.ua/main._ua.htm]. Пропонована сауна працює так. До приміщення 1 сауни заходить вимита людина (на креслені не показана). При цьому температура у приміщенні 1 складає +25...+30°С. Людина комфортно розташовується на настилі 3 лежака. Людина особисто або для неї задають необхідний режим парення за допомогою системи керування температурою та вологістю. Система управління вмикає нагрівач 4, на якому розміщені парильні камені 5. Нагрівач 4 нагрівається до заданої температури і передає своє тепло парильним каменям 5. На парильні камені 5 для утворення пари із пристрою для зрошення парильних каменів дозатором подають необхідну кількість рідини. Відбивний елемент 9 перешкоджає потраплянню теплового потоку від нагрівача 4 безпосередньо до приміщення 1 сауни, і направляє тепловий потік до парильних каменів 5, що підсилює процес пароутворення і дозволяє утримувати стабільну температуру та вологість у приміщенні 1 сауни. Під час парення пара, що конденсується та рідина відводяться із приміщення 1 сауни по жолобам 7 до стічної системи 8. У конструкції пропонованої сауни застосована система кругообігу повітря та пари, яка включає вентилятор, встановлений у вентиляційному каналі 6, що з'єдн ує приміщення 1 із навколишнім середовищем. Рівень вентиляції задають засувкою, розташованою у вентиляційному каналі 6. Після завершення процесу парення та всіх необхідних процедур пов'язаних із цим, система управління вимикає нагрівач 4 та запускає систему кругообігу повітря та пари. При цьому парильні камені 5 вихолоджуються. Виконують санітарну обробку приміщення 1 - обмивають приміщення 1 проточною водою. Вода по жолобам в основі 2 лежака стікає на підлогу і по жолобам 7 надходить до стічної системи 8. Таким чином, використання сауни пропонованої конструкції надає ряд суттєви х переваг, а саме дозволяє уникнути додаткового прогрівання приміщення 1 за рахунок використання відбивного елемента 9, який перешкоджає потраплянню теплового потоку від нагрівача 4 до приміщення 1, суттєво зменшується перекривання потоку пари гарячим повітрям від нагрівача 4. Окрім сказаного, вдається уникнути утворення двох ділянок з різною температурою поблизу тіла людини.
