Спосіб захисту кладки горна доменної печі

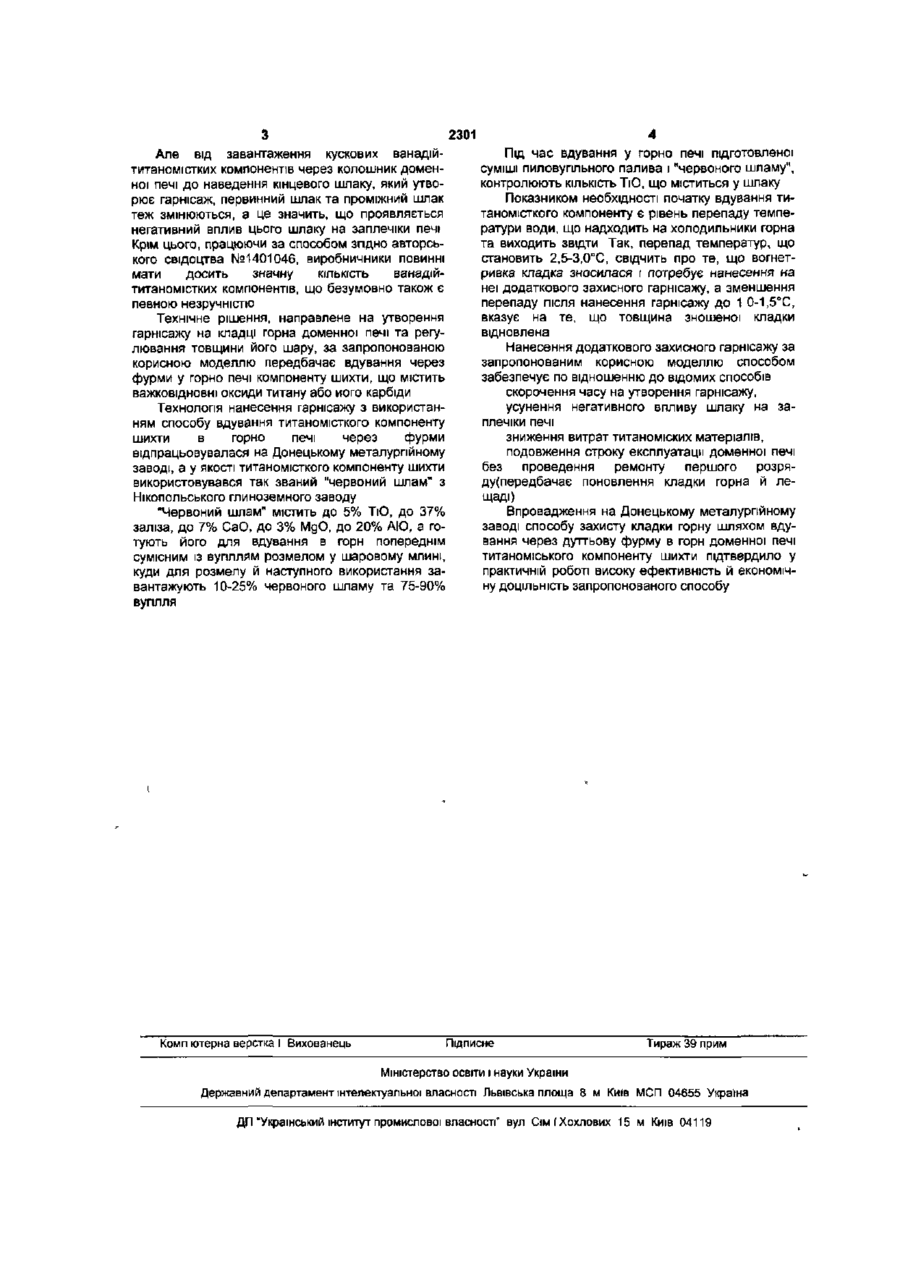

1 Спосіб захисту кладки горна доменної печі, згідно з яким при веденні плавки у піч вносять титановмісний компонент шихти, який відрізняється тим, що титановмісний компонент вносять шляхом його вдування через дуттьові фурми 2. Спосіб за п 1 , який відрізняється тим, що як титановмісний компонент шихти використовують "червоний шлам" Нікопольського глиноземного заводу із вмістом заліза до 37%, СаО - до 7%, МдО - до 3%, АІО - до 20%, ТЮ - до 5% 3 Спосіб за п 1, який відрізняється тим, що титановмісний компонент шихти вдувають у розмеленому стані сумісно із пиловугільним паливом у співвідношенні 10-25% "червоного шламу" та 7590% пиловугільного палива 4 Спосіб за п 1, який відрізняється тим, що титановмісний компонент шихти починають вдувати, коли перепад температур води, що надходить на холодильники горна та виходить звідти, досягає 2,5-3°С, а закінчують, коли він знижується до 1 01,5°С Корисна модель відноситься до чорної металурги, зокрема до доменного виробництва і може бути використана при виробництві чавуну для утворення гарнісажу{твердого вогнетривкого захисного шару) на поверхні кладки горна Збільшення строку експлуатації горна доменної печі до проведення ремонту першого розряду, коли поновлюють кладку горна і лещаді, завжди була однією з актуальних проблем металургів Розв'язати Гі намагалися, наприклад, з допомогою рішення за авторським свідоцтвом СРСР №1142511 «Устройство для намороживания гарнисажа на стенки доменной печи»(«Пристрій для наморожування гарнісажу на стінки доменної печі») Пристрій за авторським свідоцтвом №1142511 містить теплову випарювально-конденсаційну трубу, один кінець якої закріплений у кладці печі, а другий розташований всередині теплообмінника До теплової труби підключений позитивний полюс джерела електричної напруги та вентиль з приводом до нього для подачі у теплообмінник охолоджувального агенту Позитивно заряджена поверхня теплової труби притягає до себе з шлаку аніони які, завдяки створенню конденсаційних умов охолодженою агентом трубою, разом з іншими частинами шлаку утворюють шар гарнісажу До недоліків утворення гарнісажу за авторським свідоцтвом №1142511 слід віднести, поперше, складність та дорожнечу пристрою, а подруге його суто локальну дію, оскільки конденсаційні умови для нанесення гарнісажу створюються тільки у безпосередній близькості від випарювально-конденсаційної труби За прототип корисної моделі прийнятий спосіб утворення гарнісажу, суть якого у періодичних через 30-75 діб переходах від проплавки у доменній печі звичайної залізомісткої шихти, яка не містить VO та ТЮ, до короткочасних - на протязі 3248 годинних завантажень й проплавок ванадійтитаномістких компонентів вміст VO у яких складає 0,3-1,0мас %, а вміст ТіО складає 1,03,0мас % [див авторське свідоцтво СРСР №1401046 «Способ доменной плавки») Основу утвореного за авторським свідоцтвом №1401046 гарнісажу складають важковідновні матеріали що у значній КІЛЬКОСТІ(25-45)% містять карбонітриди титану і ванадію Спосіб утворення гарнісажу за авторським свідоцтвом №1401046 достатньо практичний і його використовують у доменному виробництві со CM 2301 Але від завантаження кускових ванадійтитаномістких компонентів через колошник доменної печі до наведення кінцевого шлаку, який утворює гарнісаж, первинний шлак та проміжний шлак теж змінюються, э це значить, що проявляється негативний вплив цього шлаку на заплечіки печі Крім цього, працюючи за способом згідно авторського свідоцтва №1401046, виробничники повинні мати досить значну КІЛЬКІСТЬ ванадійтитаномістких компонентів, що безумовно також є певною незручністю Технічне рішення, направлене на утворення гарнісажу на кладці горна доменної печі та регулювання товщини його шару, за запропонованою корисною моделлю передбачає вдування через фурми у горно печі компоненту шихти, що містить важковідновні оксиди титану або його карбіди Технологія нанесення гарнісажу з використанням способу вдування титаном і сткого компоненту шихти в горно печі через фурми відпрацьовувалася на Донецькому металургійному заводі, а у якості титан о місткого компоненту шихти використовувався так званий "червоний шлам" з Нікопольського глиноземного заводу "Червоний шлам" містить до 5% ТЮ, до 37% заліза, до 7% СаО, до 3% МдО, до 20% АІО, а готують його для вдування в горн попереднім сумісним із вугіллям розмелом у шаровому млині, куди для розмелу й наступного використання завантажують 10-25% червоного шламу та 75-90% вугілля Комп ютерна верстка І Вихованець Під час вдування у горно печі підготовленої суміші пиловугільного палива і "червоного шламу", контролюють КІЛЬКІСТЬ ТЮ, що міститься у шлаку Показником необхідності початку вдування титаномісткого компоненту є рівень перепаду температури води, що надходить на холодильники горна та виходить звідти Так, перепад температур, що становить 2,5-3,0°С, свідчить про те, що вогнетривка кладка зносилася і потребує нанесення на неї додаткового захисного гарнісажу, а зменшення перепаду після нанесення гарнісажу до 1 0-1,5°С, вказує на те, що товщина зношеної кладки відновлена Нанесення додаткового захисного гарнісажу за запропонованим корисною моделлю способом забезпечує по відношенню до відомих способів скорочення часу на утворення гарнісажу, усунення негативного впливу шлаку на заплечіки печі зниження витрат титаноміских матеріалів, подовження строку експлуатації доменної печі без проведення ремонту першого розряду(передбачає поновлення кладки горна й лещаді) Впровадження на Донецькому металургійному заводі способу захисту кладки горну шляхом вдування через дуттьову фурму в горн доменної печі титаноміського компоненту шихти підтвердило у практичній роботі високу ефективність й економічну ДОЦІЛЬНІСТЬ запропонованого способу Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім(Хохлових 15 м Київ 04119
