Спосіб групового загортання таблеток, машина для здійснення способу та упаковка таблеток, що отримана даним способом

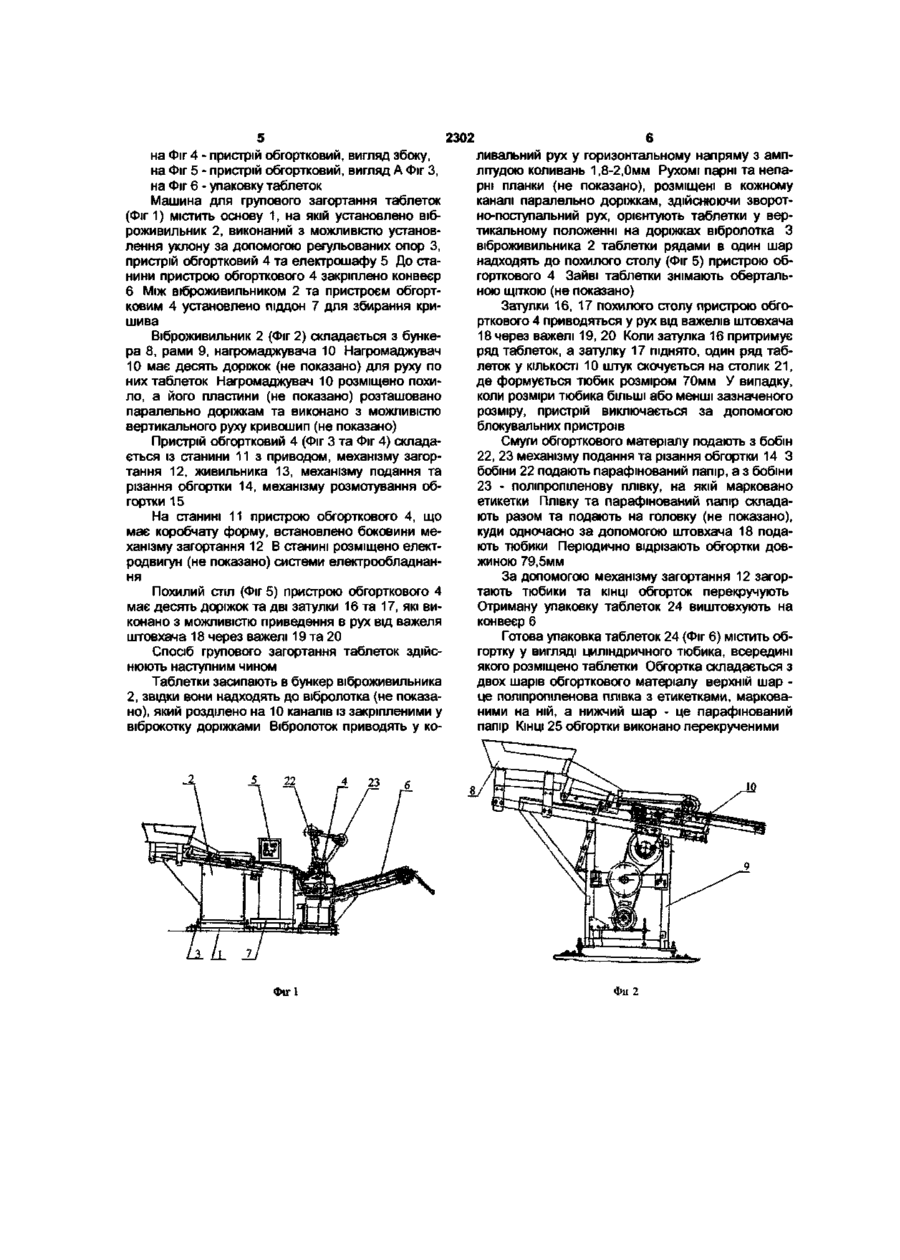

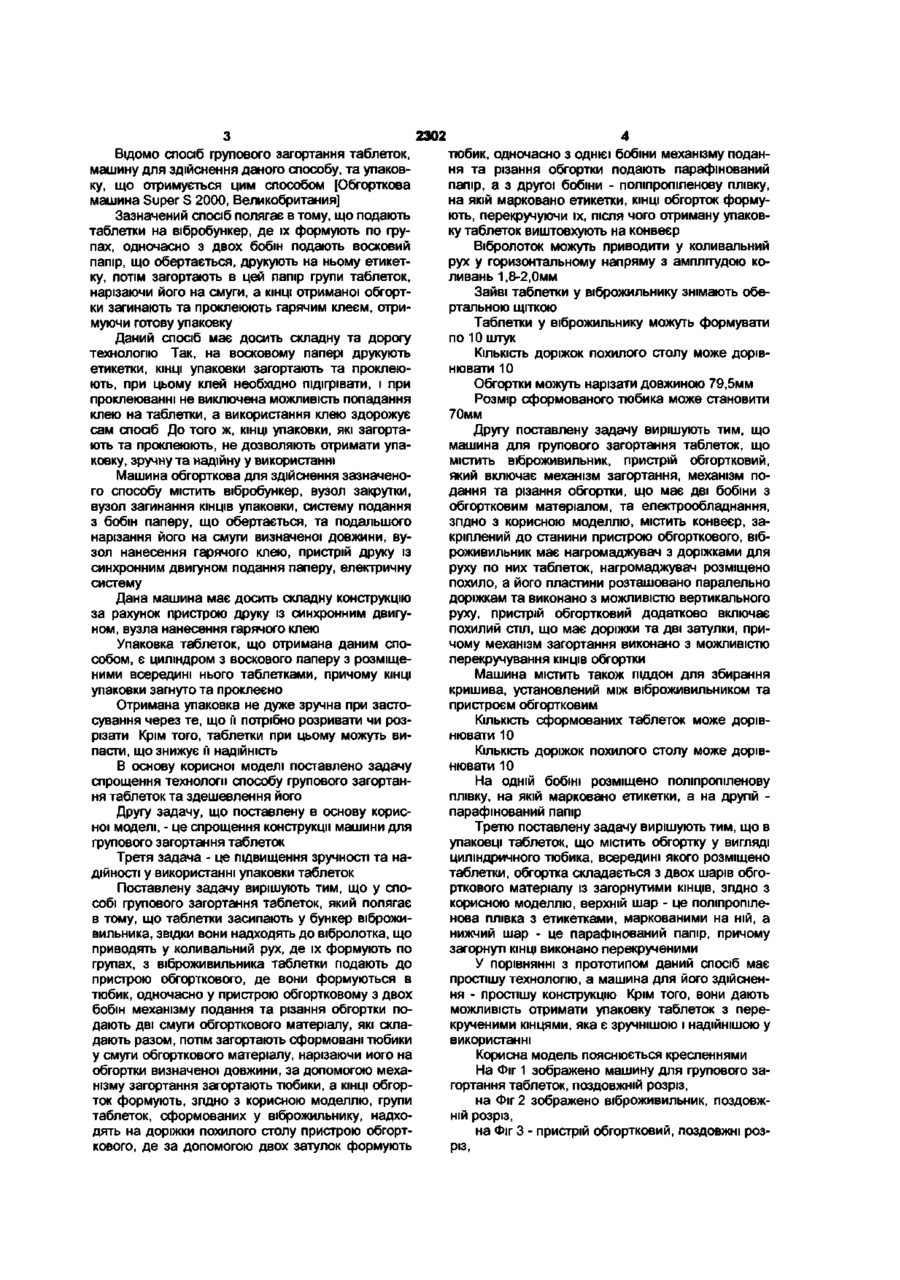

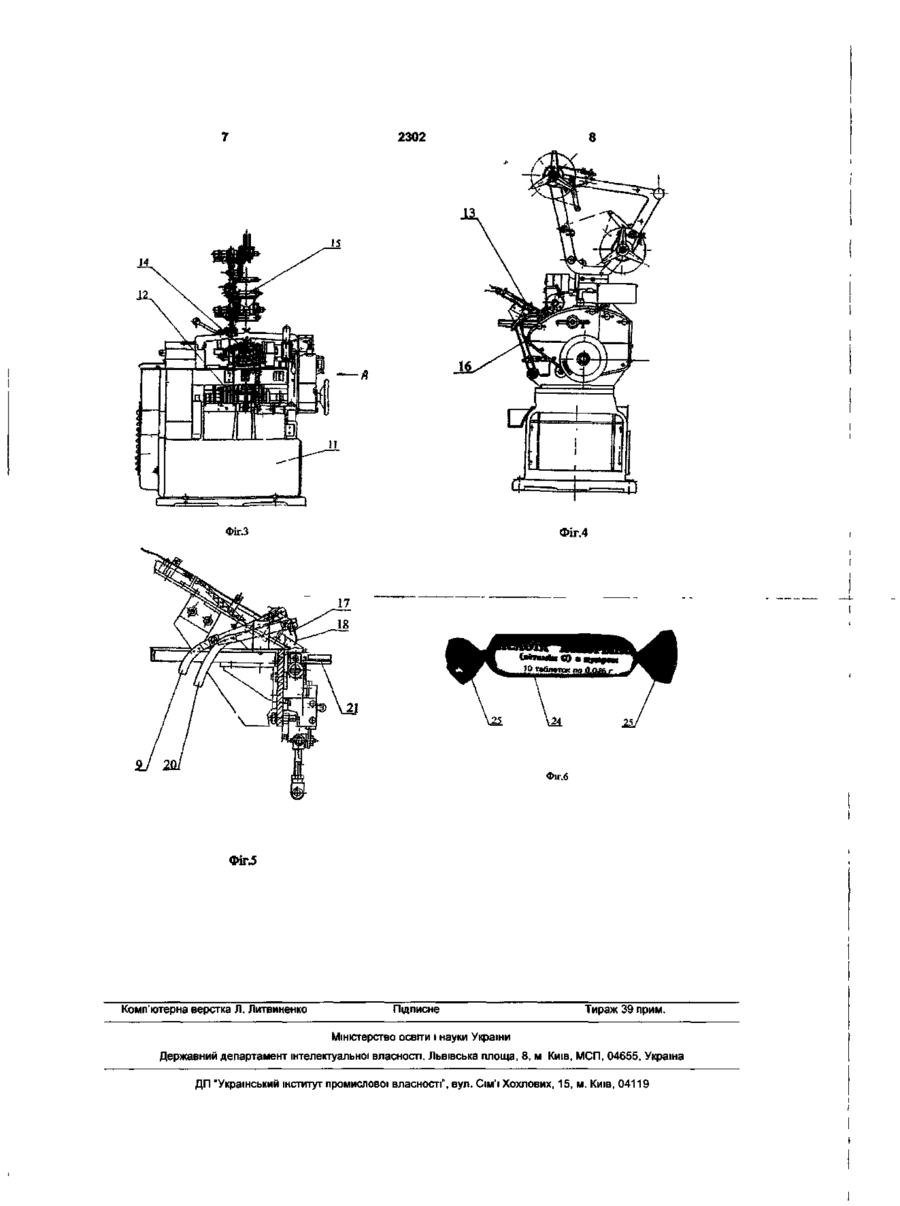

1 Спосіб групового загортання таблеток, який полягає в тому, що таблетки засипають у бункер віброживильника, звідки вони надходять до вібролотка, що приводять у коливальний рух, де їх формують по групах, з віброживильника таблетки подають до пристрою обгорткового, де вони формуються в тюбик, одночасно у пристрої обгортковому з двох бобін механізму подання та різання обгортки подають дві смуги обгорткового матеріалу, які складають разом, потім загортають сформовані тюбики у смуги обгорткового матеріалу, нарізаючи його на обгортки визначеної довжини, за допомогою механізму загортання загортають тюбики, а КІНЦІ обгорток формують, який відрізняється тим, що групи таблеток, сформованих у віброжильнику надходять на доріжки похилого столу пристрою обгорткового, де за допомогою двох затулок формують тюбик, одночасно з однієї бобіни механізму подання та різання обгортки подають парафінований папір, а з другої бобіни поліпропіленову плівку, на якій марковано етикетки, КІНЦІ обгорток формують, перекручуючи їх, після чого отриману упаковку таблеток виштовхують на конвеєр 2 Спосіб за п 1, який відрізняється тим, що вібролоток приводять у коливальний рух у горизонтальному напрямі з амплітудою коливань 1,8-2,0 мм 3 Спосіб за п 1, який відрізняється тим, що зайві таблетки у віброжильнику знімають обертальною щіткою 4 Спосіб за п 1, який відрізняється тим, що таблетки у віброжильнику формують по 10 штук 5 Спосіб за п 1, який відрізняється тим, що КІЛЬКІСТЬ доріжок похилого столу дорівнює 10 6 Спосіб за п 1, який відрізняється тим, що обгортки нарізають довжиною 79,5мм 7 Спосіб за п 1, який відрізняється тим, що розмір сформованого тюбика становить 70мм 8 Машина для групового загортання таблеток, що містить віброживильник, пристрій обгортковий, який включає механізм загортання, механізм подання та різання обгортки, що має дві бобіни з обгортковим матеріалом, та електрообладнання, яка відрізняється тим, що містить конвеєр, закріплений до станини пристрою обгорткового, віброживильник має нагромаджувач з доріжками для руху по них таблеток, нагромаджувач розміщено похило, а його пластини розташовано паралельно доріжкам та виконано з можливістю вертикального руху, пристрій обгортковий додатково включає похилий стіл, що має доріжки та дві затулки, причому механізм загортання виконано з можливістю Корисна модель належить до галузі медицини, зокрема, до способів і пристроїв, призначених для пакування таблеток, та упаковок таблеток зручної форми перекручування КІНЦІВ обгортки 9 Машина за п 8, яка відрізняється тим, що містить піддон для збирання кришива, установлений між віброживильником та пристроєм обгортковим 10 Машина за п 8, яка відрізняється тим, що КІЛЬКІСТЬ сформованих таблеток дорівнює 10 11 Машина за п 8, яка відрізняється тим, що КІЛЬКІСТЬ доріжок похилого столу дорівнює 10 12 Машина за п 8, яка відрізняється тим, що на одній бобіні розміщено поліпропіленову плівку, на якій марковано етикетки, а на другій - парафінований папір 13 Упаковка таблеток, що містить обгортку у вигляді циліндричного тюбика, всередині якого розміщено таблетки, обгортка складається з двох шарів обгорткового матеріалу із загорнутими кінцями, яка відрізняється тим, що верхній шар - це поліпропіленова плівка з етикетками, маркованими на ній, а нижній шар - це парафінований папір, причому загорнуті КІНЦІ виконано перекрученими CM о со CM 2302 Відомо спосіб групового загортання таблеток, машину для здійснення даного способу, та упаковку, що отримується цим способом [Обгорткова машина Super S 2000, Великобритания] Зазначений спосіб полягає в тому, що подають таблетки на вібробункер, де їх формують по групах, одночасно з двох бобін подають восковий папір, що обертається, друкують на ньому етикетку, потім загортають в цей папір групи таблеток, нарізаючи його на смуги, а КІНЦІ отриманої обгортки загинають та проклеюють гарячим клеєм, отримуючи готову упаковку Даний спосіб має досить складну та дорогу технологію Так, на восковому папері друкують етикетки, КІНЦІ упаковки загортають та проклеюють, при цьому клей необхідно підігрівати, і при проклеюванні не виключена можливість попадання клею на таблетки, а використання клею здорожує сам спосіб До того ж, КІНЦІ упаковки, які загортають та проклеюють, не дозволяють отримати упаковку, зручну та надійну у використанні Машина обгорткова для здійснення зазначеного способу містить вібробункер, вузол закрутки, вузол загинання КІНЦІВ упаковки, систему подання з бобін паперу, що обертається, та подальшого нарізання його на смуги визначеної довжини, вузол нанесення гарячого клею, пристрій друку із синхронним двигуном подання паперу, електричну систему Дана машина має досить складну конструкцію за рахунок пристрою друку із синхронним двигуном, вузла нанесення гарячого клею Упаковка таблеток, що отримана даним способом, є циліндром з воскового паперу з розміщеними всередині нього таблетками, причому КІНЦІ упаковки загнуто та проклеєно Отримана упаковка не дуже зручна при застосування через те, що її потрібно розривати чи розрізати Крім того, таблетки при цьому можуть випасти, що знижує її надійність В основу корисної моделі поставлено задачу спрощення технології способу групового загортання таблеток та здешевлення його Другу задачу, що поставлену в основу корисної моделі, - це спрощення конструкції машини для групового загортання таблеток Третя задача - це підвищення зручності та надійності у використанні упаковки таблеток Поставлену задачу вирішують тим, що у способі групового загортання таблеток, який полягає в тому, що таблетки засипають у бункер віброживильника, звідки вони надходять до вібролотка, що приводять у коливальний рух, де їх формують по групах, з віброживильника таблетки подають до пристрою обгорткового, де вони формуються в тюбик, одночасно у пристрою обгортковому з двох бобін механізму подання та різання обгортки подають дві смуги обгорткового матеріалу, які складають разом, потім загортають сформовані тюбики у смуги обгорткового матеріалу, нарізаючи його на обгортки визначеної довжини, за допомогою механізму загортання загортають тюбики, а КІНЦІ обгорток формують, згідно з корисною моделлю, групи таблеток, сформованих у віброжильнику, надходять на доріжки похилого столу пристрою обгорткового, де за допомогою двох затулок формують тюбик, одночасно з однієї бобіни механізму подання та різання обгортки подають парафінований папір, а з другої бобіни - поліпропіленову плівку, на якій марковано етикетки, КІНЦІ обгорток формують, перекручуючи їх, після чого отриману упаковку таблеток виштовхують на конвеєр Вібролоток можуть приводити у коливальний рух у горизонтальному напряму з амплітудою коливань 1,8-2,0мм Зайві таблетки у віброжильнику знімають обертальною щіткою Таблетки у віброжильнику можуть формувати по 10 штук КІЛЬКІСТЬ доріжок похилого столу може дорівнювати 10 Обгортки можуть нарізати довжиною 79,5мм Розмір сформованого тюбика може становити 70мм Другу поставлену задачу вирішують тим, що машина для групового загортання таблеток, що містить віброживильник, пристрій обгортковий, який включає механізм загортання, механізм подання та різання обгортки, що має дві бобіни з обгортковим матеріалом, та електрообладнання, згідно з корисною моделлю, містить конвеєр, закріплений до станини пристрою обгорткового, віброживильник має нагромаджувач з доріжками для руху по них таблеток, нагромаджувач розміщено похило, а його пластини розташовано паралельно доріжкам та виконано з можливістю вертикального руху, пристрій обгортковий додатково включає похилий стіл, що має доріжки та дві затулки, причому механізм загортання виконано з можливістю перекручування КІНЦІВ обгортки Машина містить також піддон для збирання кришива, установлений між віброживильником та пристроєм обгортковим КІЛЬКІСТЬ сформованих таблеток може дорівнювати 10 КІЛЬКІСТЬ доріжок похилого столу може дорівнювати 10 На одній бобіні розміщено поліпропіленову плівку, на якій марковано етикетки, а на другій парафінований папір Третю поставлену задачу вирішують тим, що в упаковці таблеток, що містить обгортку у вигляді циліндричного тюбика, всередині якого розміщено таблетки, обгортка складається з двох шарів обгорткового матеріалу із загорнутими КІНЦІВ, ЗГІДНО З корисною моделлю, верхній шар - це поліпропіленова плівка з етикетками, маркованими на ній, а нижчий шар - це парафінований папір, причому загорнуті КІНЦІ виконано перекрученими У порівнянні з прототипом даний спосіб має простішу технологію, а машина для його здійснення - простішу конструкцію Крім того, вони дають можливість отримати упаковку таблеток з перекрученими кінцями, яка є зручнішою і надійнішою у використанні Корисна модель пояснюється кресленнями На Фіг 1 зображено машину для групового загортання таблеток, поздовжній розріз, на Фіг 2 зображено віброживильник, поздовжній розріз, на Фіг 3 - пристрій обгортковий, поздовжні розріз, 2302 на Фіг 4 - пристрій обгортковий, вигляд збоку, на Фіг 5 - пристрій обгортковий, вигляд А Фіг З, на Фіг 6 - упаковку таблеток Машина для групового загортання таблеток (Фіг 1) містить основу 1, на якій установлено віброживильник 2, виконаний з можливістю установлення уклону за допомогою регульованих опор З, пристрій обгортковий 4 та електрошафу 5 До станини пристрою обгорткового 4 закріплено конвеєр 6 Між віброживильником 2 та пристроєм обгортковим 4 установлено піддон 7 для збирання кришива Віброживильник 2 (Фіг 2) складається з бункера 8, рами 9, нагромаджувана 10 Нагромаджувач 10 має десять доріжок (не показано) для руху по них таблеток Нагромаджувач 10 розміщено похило, а його пластини (не показано) розташовано паралельно доріжкам та виконано з можливістю вертикального руху кривошип (не показано) Пристрій обгортковий 4 (Фіг 3 та Фіг 4) складається із станини 11 з приводом, механізму загортання 12, живильника 13, механізму подання та різання обгортки 14, механізму розмотування обгортки 15 На станині 11 пристрою обгорткового 4, що має коробчату форму, встановлено боковини механізму загортання 12 В станині розміщено електродвигун (не показано) системи електрообладнання Похилий стіл (Фіг 5) пристрою обгорткового 4 має десять доріжок та дві затулки 16 та 17, які виконано з можливістю приведення в рух від важеля штовхача 18 через важелі 19 та 20 Спосіб групового загортання таблеток здійснюють наступним чином Таблетки засипають в бункер віброживильника 2, звідки вони надходять до вібролотка (не показано), який розділено на 10 каналів із закріпленими у віброкотку доріжками Вібролоток приводять у ко 22 Фігі ливальний рух у горизонтальному напряму з амплітудою коливань 1,8-2,0мм Рухомі парні та непарні планки (не показано), розміщені в кожному каналі паралельно доріжкам, здійснюючи зворотно-поступальний рух, орієнтують таблетки у вертикальному положенні на доріжках вібролотка З віброживильника 2 таблетки рядами в один шар надходять до похилого столу (Фіг 5) пристрою обгорткового 4 Зайві таблетки знімають обертальною щіткою (не показано) Затулки 16, 17 похилого столу пристрою обгорткового 4 приводяться у рух від важелів штовхача 18 через важелі 19, 20 Коли затулка 16 притримує ряд таблеток, а затулку 17 піднято, один ряд таблеток у КІЛЬКОСТІ 10 штук скочується на столик 21, де формується тюбик розміром 70мм У випадку, коли розміри тюбика більші або менші зазначеного розміру, пристрій виключається за допомогою блокувальних пристроїв Смуги обгорткового матеріалу подають з бобін 22, 23 механізму подання та різання обгортки 14 3 бобіни 22 подають парафінований папір, а з бобіни 23 - поліпропіленову плівку, на якій марковано етикетки Плівку та парафінований папір складають разом та подають на головку (не показано), куди одночасно за допомогою штовхача 18 подають тюбики Періодично відрізають обгортки довжиною 79,5мм За допомогою механізму загортання 12 загортають тюбики та КІНЦІ обгорток перекручують Отриману упаковку таблеток 24 виштовхують на конвеєр 6 Готова упаковка таблеток 24 (Фіг 6) містить обгортку у вигляді циліндричного тюбика, всередині якого розміщено таблетки Обгортка складається з двох шарів обгорткового матеріалу верхній шар це поліпропіленова плівка з етикетками, маркованими на ній, а нижчий шар - це парафінований папір КІНЦІ 25 обгортки виконано перекрученими 23 Фіі 2 2302 15 14 Фіг.3 Фіг.4 17 Фіг.6 Фіг.5 Комп'ютерна верстка Л. Литвиненко Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
