Повітроочисний пристрій газоперекачувального агрегату

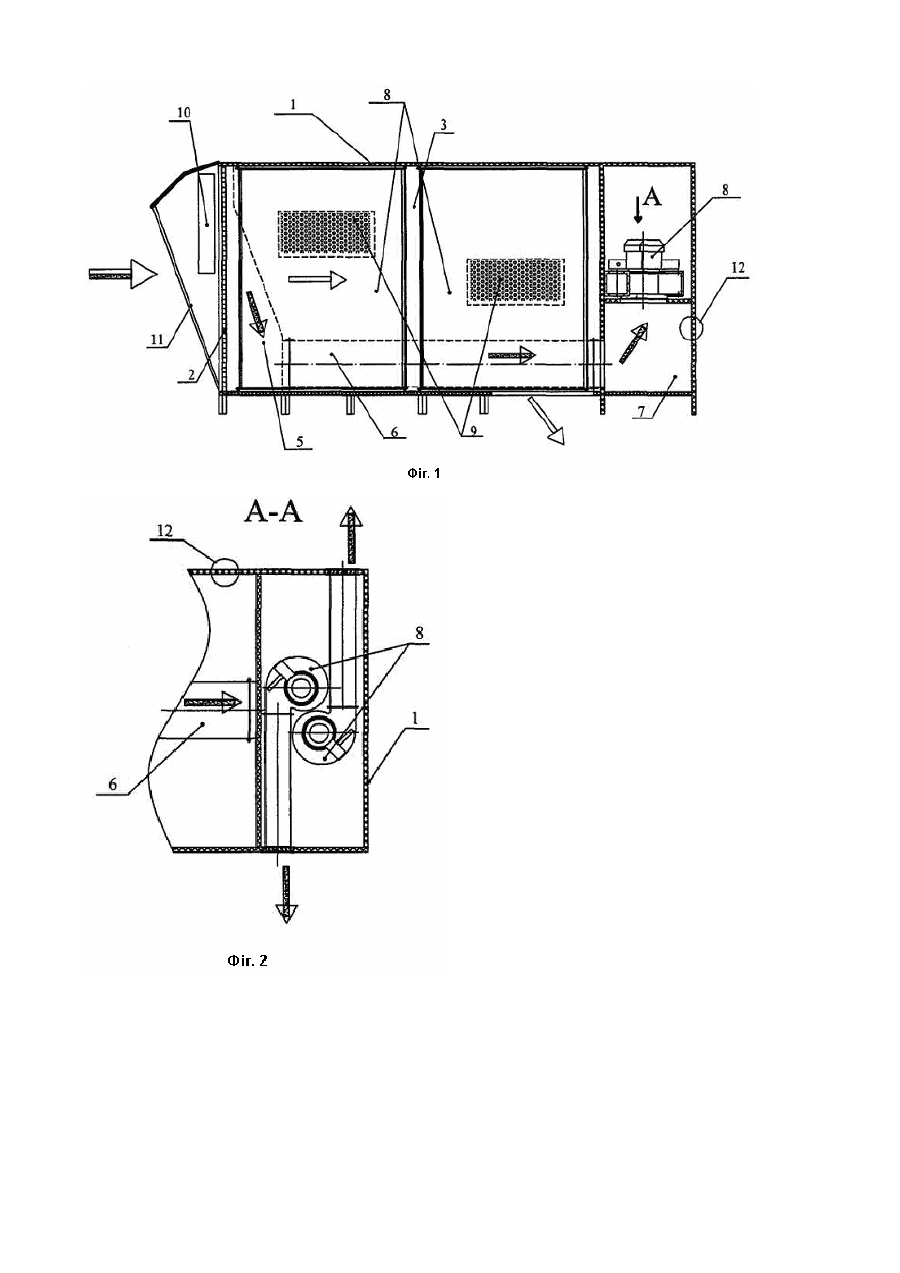

Повітроочисний пристрій стосується області турбомашинобудування і відноситься до конструкції газоперекачувального агрегату, а саме може бути використаний при проектуванні нових та модернізації діючих газоперекачувальних агрегатів для компресорних станцій газової і нафтової промисловості. Заявнику з рівня техніки невідомо про існуючі повітроочисні пристрої для газоперекачувальних агрегатів. В основу пропонованої корисної моделі поставлено задачу, в якому шляхом виведення механічних домішок із зони фільтрації підчас технологічного циклу очищення повітря досягається необхідне очищення циклового повітря для забезпечення роботи газтурбінного двигуна-привода, що усвою чергу зменшує затрати і об'єми технічного обслуговування повітроочисного обладнання. Поставлена задача у пропонованій моделі вирішується шляхом застосування блоку інерційно-відцентрового сепараторного фільтру, який забезпечує очищення циклового повітря від механічних домішок, камери прийому очищеного повітря та послідовно з'єднаних пилоуловлювача, пиловивідного повітропроводу , пилозбірної камери на виході якої розташований пиловивідний вентилятор, які забезпечують виведення механічних домішок за межі повітроочисного пристрою, при цьому затрати на технічне обслуговування повітроочисного обладнання газоперекачувального агрегату будуть мінімальні. Компановку пропонованого повітроочисного пристрою газоперекачувального агрегату показано на Фіг.1, Фіг.2. Повітроочисний пристрій газоперекачувального агрегату, який розміщений у всепогодному корпусі (1), складається з блоку інерційно-відцентрового сепараторного фільтру (2), камери прийому очищеного повітря (3), крім того за блоком інерційно-відцентрового сепараторного фільтру (2) послідовно розташовані пилоуловлювач (4), який з'єднаний з пиловивідним повітропроводом (5), який з'єднаний з пилозбірною камерою (6), на виході якої розташований пиловивідний вентилятор (7). Крім того повітроочисний пристрій газоперекачувального агрегату додатково має шумоглушник (8), який складається щонайменше з одного пластинчато-щільового елементу шумоглушіння (9). Крім того вхідний отвір всепогодного корпусу (1) повітроочисного пристрою газоперекачувального агрегату має додатково інфрачервоний обігрівач (9) та захисну сітку (11). Крім того всепогодний корпус (1) повітроочисного пристрою газоперекачувального агрегату має додатково теплозвукоізоляцію (12). Повітроочисний пристрій газоперекачувального агрегату працює слідуючим чином. Атмосферне повітря під дією розрідження, що створюється компресором газотурбінного приводу, потрапляє у вхідний отвір всепогодного корпусу (1) і горизонтальним потоком потрапляє в зону всмоктування блоку інерційновідцентрового сепараторного фільтру (2). Пройшовши крізь блок інерційно-відцентрового сепараторного фільтру (2), де сепарується до 100% механічних домішок розміром 10 мкм і більші та 95% механічних домішок розміром 5...10мкм, повітря потрапляє у камеру прийому очищеного повітря (3), що обмежена внутрішньою поверхнею всепогодного корпусу (1), і далі на всмоктувальний отвір компресору газотурбінного двигуна-привода для подальшого утворення повітряно-паливної суміші. Відсепаровані механічні домішки за рахунок розрідження, що створює пиловивідний вентилятор (7), збираються пилоуловлювачем (4), далі потрапляють по пиловивідному повітропроводу (5) до пилозбірної камери (6) і звідти, за допомогою пиловивідного вентилятора (7), за межі повітроочисного пристрою газоперекачувального агрегату. Як наслідок, завдяки новим технічним і конструктивним рішенням затрати на технічне обслуговування технологічного обладнання повітроочисного пристрою газоперекачувального агрегату будуть мінімальні. Додатково встановлений інфрачервоний обігрівач (10) забезпечує захист від панельного покриття льодом захисної сітки (11) в зимовий період експлуатації, що дозволяє суттєво полегшити запуск газоперекачувального агрегату навіть після його довгострокової зупинки, та виключає можливість виділення льоду в умовах зниження статичної температури потоку при проходженні повітря через блок інерційно-відцентрового сепараторного фільтру (2) та внутрішніх поверхнях всепогодного корпусу (1). Підчас робочого процесу повітроочисного пристою газоперекачувального агрегату при проходженні через блок інерційно-відцентрового сепараторного фільтру (2) виникає сильний шум. Додатково встновлений шумоглушник (8), який складається із спецально підібраних пластинчато-щільових елементів шумопоглинання (9), забезпечує зменшення рівня шуму відповідно до вимог ГОСТ 12.1.003-83 "ССБТ. Шум. Общие требования безопасности". Присутність захисної сітки (11) дозволяє запобігти потрапляння сторонніх предметів у пристрій та виключає несанкціонований доступ до інфрачервоного обігрівачу (10) та блоку інерційно-відцентрового сепараторного повітряного фільтру (2). Додаткова тепло-звукоізоляція всепогодного корпусу (1) забезпечує виконання робіт з технічного обслуговування в середині повітроочисного пристрою, як правило при непрацюючому газоперекачувальному агрегаті відповідно до норм техніки безпеки, із створенням комфортних умов праці відповідно до норм промислової санітарії. Крім того додаткова тепло-звукоізоляція (12) також поглинає шум при роботі повітроочисного пристрою газоперекачувального агрегату.
