Спосіб блочно-контейнерного компонування та закріплення елементів газоперекачувального агрегату
Формула / Реферат
1. Спосіб блочно-контейнерного компонування та закріплення елементів газоперекачувального агрегату, що включає розміщення та кріплення його контейнерів з блоками та устаткування, який відрізняється тим, що контейнери блоків та устаткування взаємно закріплюють між собою, причому їх взаємне закріплення проводять згвинчуванням.
2. Спосіб за п. 1, який відрізняється тим, що контейнери з турбоблоком та електротехнічним блоком розташовують у нижній зоні газоперекачувального агрегату.
3. Спосіб за пп. 1, 2, який відрізняється тим, що контейнери з турбоблоком та електротехнічним блоком пригвинчують до фундаменту.
Текст

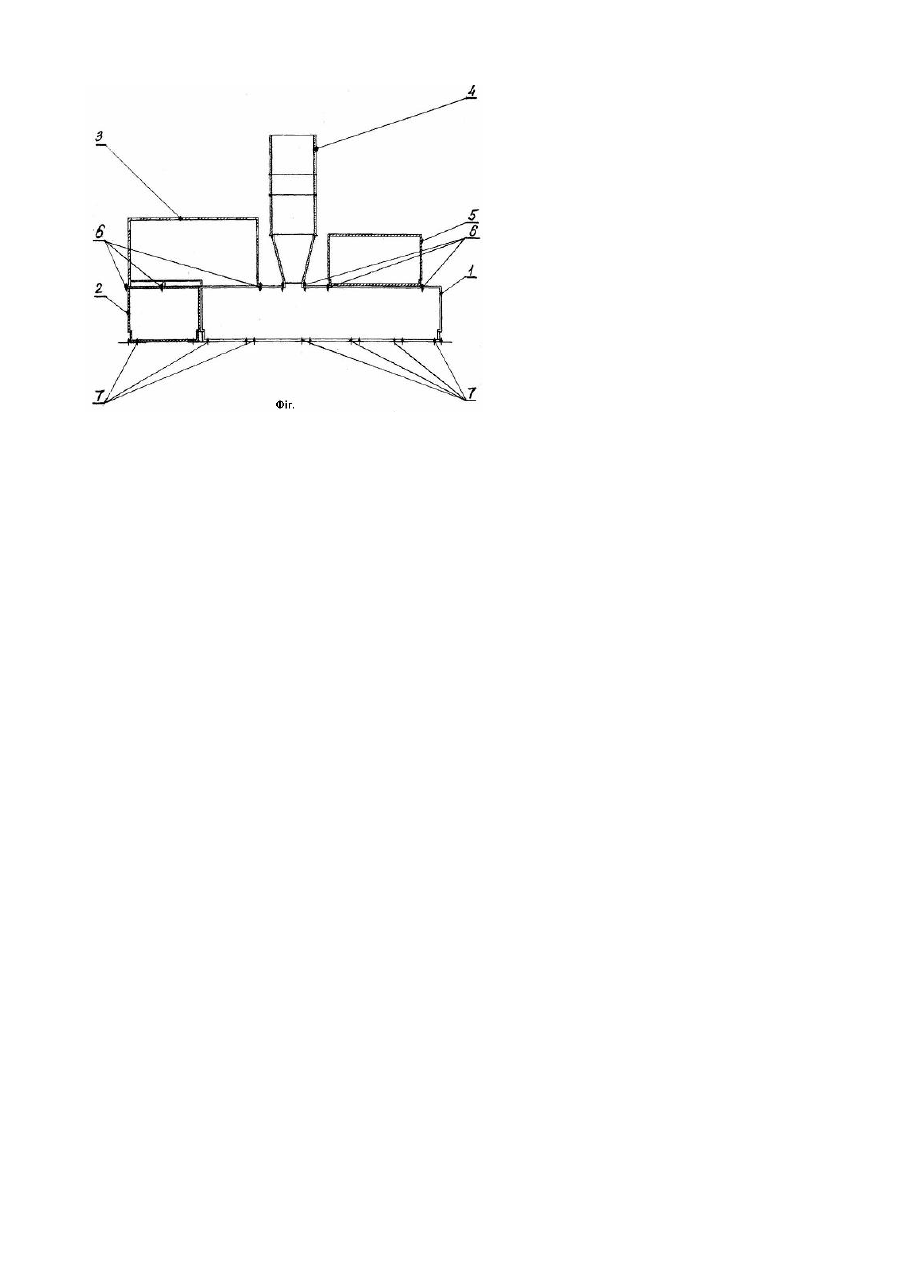

Корисна модель відноситься до галузі машинобудування і може бути використана у газовій промисловості для газоперекачувальних агрегатів, зокрема, як спосіб блочно-контейнерного компонування та взаємного закріплення між собою основних елементів (блоків і устаткування) газоперекачувального агрегату: - контейнера з турбоблоком, який містить газотурбінний привід (двигун) та відцентровий нагнітач газу (компресор); - контейнера з електротехнічним блоком; - контейнера з комплексним повітроочищувальним пристроєм; - шахти газового вихлопу; - контейнера з маслоохолоджувачами. Існуюча практика компонування та закріплення елементів газоперекачувальних агрегатів (газоперекачувальних станцій) передбачає приєднання блоків і устаткування до рамної конструкції газоперекачувального агрегату практично тільки методом зварювального з'єднання. Саме так, наприклад, скомпоновані і з'єднані блоки та устаткування у газоперекачувальних агрегатах ГТН-251 або ГТН-16М-1, або ГТН-6У, які виготовляє ЗАО «Уральський турбінний завод». Аналогічним чином скомпоновані і з'єднані блоки та устаткування також у газоперекачувальних агрегатах ГПА-Ц-6,3 та ГПА-6.3МТ71.01, які виготовляє ВАТ «Сумське науково-виробниче об'єднання імені М.В. Фрунзе» [див. технічний опис К06108000ТО до газоперекачувального агрегату ГПА-6,3МТ71.01]. Відомому способу компонування і закріплення до рамної конструкції блоків та устаткування газоперекачувальних агрегатів шляхом зварного з'єднання притаманні наступні недоліки: - проведення зварювальних робіт у безпосередній близькості до трубопроводів, у яких під тиском знаходиться стиснений природний газ, достатньо небезпечно і потребує прийняття серйозних заходів протипожежної безпеки; - закріплення блоків та устаткування методом зварювання суттєво ускладнює їхній демонтаж у разі необхідності, особливо у польових умовах, замінити або демонтувати для ремонту блок або устаткування; - невиправдано підвищені габарити газоперекачувального агрегату. Задачею корисної моделі є створення такого способу блочно-контейнерного компонування та закріплення елементів газоперекачувального агрегату (контейнера з турбоблоком; контейнера з електротехнічним блоком; контейнера з комплексним повітроочищувальним пристроєм; шахти газового вихлопу; контейнера з масло охолоджувачами), який би дозволив позбутися недоліків відомих аналогів і забезпечував зменшення габаритів газоперекачувального агрегату; підвищення умов протипожежної безпеки при закріпленні та демонтажі елементів агрегату; полегшував проведення ремонтних і профілактичних робіт, коли необхідно демонтувати для ремонту або заміни якийсь з елементів агрегату. Поставлена задача вирішується завдяки тому, що замість традиційного компонування, коли зварювальним закріпленням контейнери з блоками та устаткування приєднують до рамної конструкції газоперекачувального агрегату, у пропонованій корисній моделі блоки та устаткування взаємно закріплюють між собою, а закріплення проводять за допомогою згвинчування; при цьому найбільш важкі контейнери з турбоблоком та електротехнічним блоком розташовують у нижній частині газоперекачувального агрегату. Пропонований спосіб блочно-контейнерного компонування та закріплення елементів газоперекачувального агрегату згвинчуванням забезпечує: - зменшення габаритів газоперекачувального агрегату за рахунок більш компактного розташування контейнерів з блоками та устаткування при їхньому взаємному приєднанні; - підвищення протипожежної безпеки під час монтажу або демонтажу контейнерів з блоками та устаткування у вибухонебезпечній зоні за рахунок заміни операції зварювання операцією згвинчування; - скорочення й полегшення робіт, пов'язаних з ремонтом або заміною контейнерів з блоками та устаткування; На фігурі креслення схематично показане компонування й закріплення основних контейнерів з блоками та устаткування газоперекачувального агрегату. В нижній частині агрегату розташовані контейнер з турбоблоком 1 та контейнер з електротехнічним блоком 2; у верхній частині агрегату розташовані контейнер з блоком повітроочищувального пристрою 3; шахта газового вихлопу 4 і контейнер з блоком маслоохолоджувачів 5. Контейнери з блоками та устаткування у точках з'єднання 6 взаємно згвинчені між собою, а контейнер з турбоблоком 1 та контейнер з електротехнічним блоком 2 в точках 7 приєднані до фундаменту. Фіг. - схематичний показ компонування й закріплення основних контейнерів з блоками та устаткування турбоблоку. 1 - контейнер з турбоблоком. 2 - контейнер з електротехнічним блоком. 3 - контейнер з блоком повітроочищувального пристрою. 4 - шахта газового вихлопу. 5 - контейнер з блоком маслоохолоджувачів. 6 - точки взаємного закріплення (згвинчування) основних елементів газоперекачувального агрегату між собою. 7 - точки закріплення контейнера турбоблоку та контейнера електротехнічного блоку до фундаменту. Спосіб блочно-контейнерного компонування та закріплення елементів газоперекачувального агрегату може бути успішно використаний при виготовленні газоперекачувальних агрегатів, а також під час проведення ремонтних, монтажних або регламентних робіт.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for block-container assembling and fixation of elements of gas transportation unit
Автори англійськоюKuzmin Serhii Viktorovych
Назва патенту російськоюСпособ блочно-контейнерной компоновки и закрепления элементов газоперекачивающего агрегата
Автори російськоюКузьмин Сергей Викторович
МПК / Мітки
МПК: F17D 1/07, F04D 25/02
Мітки: компонування, закріплення, агрегату, газоперекачувального, спосіб, блочно-контейнерного, елементів
