Лампа на основі над`яскравих світлодіодів

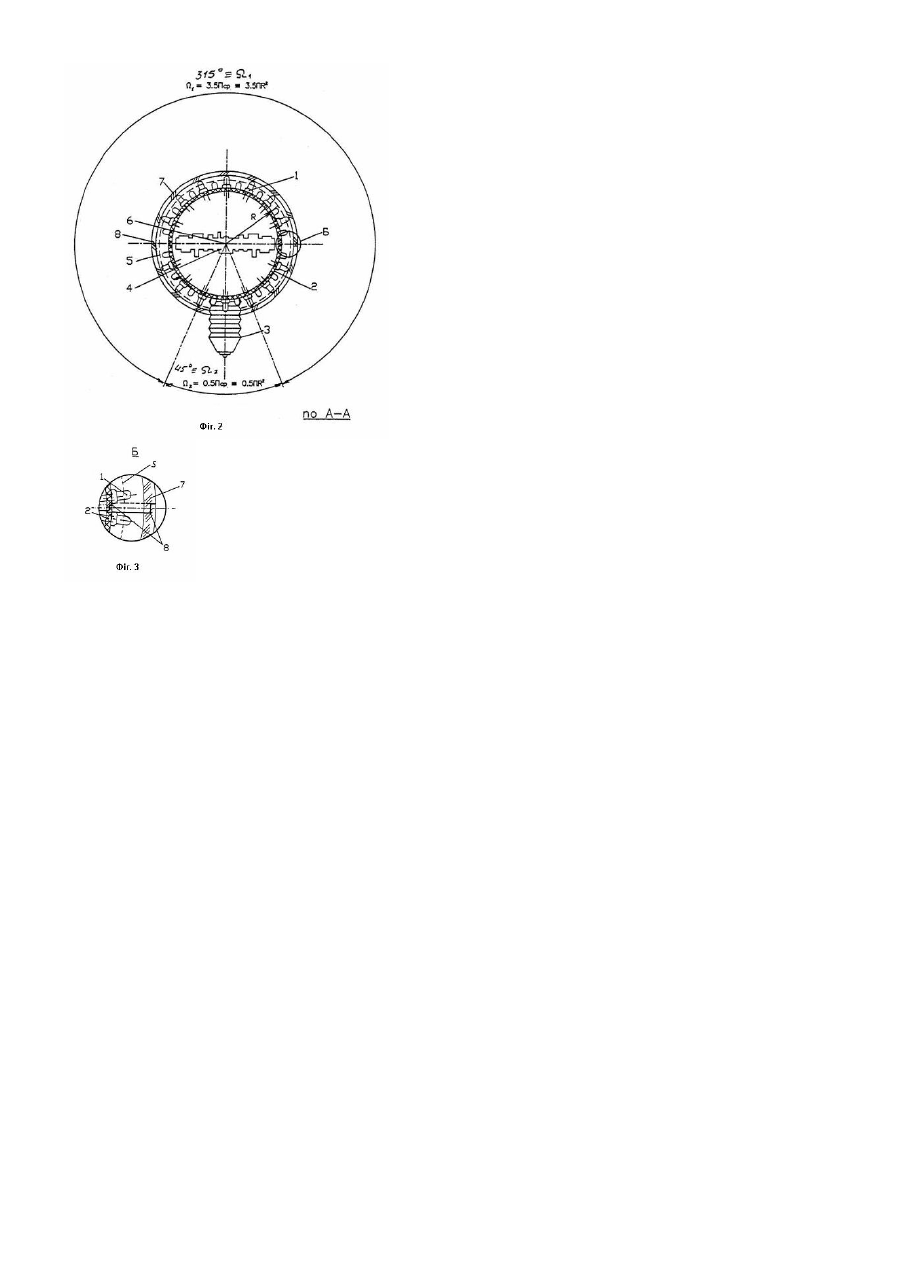

Корисна модель належить до освітлювального обладнання, яка може застосовуватися майже в кожній галузі народного господарства. Відомо кілька типів ламп, які виконані на основі над'яскравих світлодіодів (СД), наприклад LED MR16 [1], СД лампи серії Р-19 [2] та інші. Найбільш близьким до запропонованої корисної моделі є [2], що містить: джерело світла у вигляді СД, які розміщені на плоский панелі і захищені півсферою з органічного скла, циліндричний корпус із діелектричного матеріалу в якому розташований електронний блок живлення і різьбовий металевий стандартний цоколь. Ця лампа нарівні з великими перевагами має і ряд недоліків. Одним із них є невеликий тілесний кут (Ω)1 (1. Тілесний кут - це приведений тілесний кут до умовного точкового джерела світла світловипромінюючої поверхні радіусом R, створеної світлодіодами (див. Фіг.2)) розсіювання світлового потоку від 0,22p до 0,5p стерадіан (ср.), що обмежує її застосування в освітлювальних приладах загального призначення, наприклад, як лампа розжарювання. У основу корисної моделі поставлено завдання створення такої лампи із СД, конструкція якої дозволяє отримати тілесний кут розсіювання світлового потоку Ω 1=3,5pср. - це найбільший тілесний кут, який охоплює майже увесь простір довкола світної точки - кулі. Поставлене завдання розв'язується за рахунок того, що світлодіоди розташовуються рівномірно на кульковій поверхні, виконаної із двох півкуль з діелектричного матеріалу, чим забезпечується рівномірне розсіювання світлового потоку із тілесним кутом 3,5pср. На Фіг.1 зображений загальний вид СД лампи, на Фіг.2 - її переріз по А-А, а на Фіг.3 - фрагмент Б стикування двох півкуль, поз.8, основного кулькового корпусу 2 і захисної кулі 7. Запропонована лампа містить: світлодіоди 1, кульковий корпус 2 із діелектричного матеріалу на поверхні якого рівномірно розташовані СД з умовним тілесним кутом Ω 1=3,5pср. розсіювання світлового потоку, котрий відповідає площині поверхні кулі з радіусом R 3,5pR2, а Ω2=0,5pср=3,5pR2 - це неосвітлювальна поверхня кулі, вона призначена для кріплення цоколя 3 до кулі 2 (Фіг.2); металевий різьбовий стандартний цоколь 3, електронний блок живлення 4, умовну світло випромінюючу поверхню 5, яка показана пунктирною лінією, умовне точкове джерело світла 6 світловипромінюючої сферичної поверхні радіусом R, захисну кулю 7 з органічного прозорого скла, замки стикування 8 двох півкуль (Фіг.3, фрагмент Б). Лампа призначена для мереж змінної напруги 220В, частотою 50Гц з живленням СД випрямленим, стабілізованим, постійним струмом. Габарити ламп можуть бути різноманітними і залежать від їхньої потужності і, відповідно, від кількості СД. При однакових світлових потоках СД лампи мають потужність у кілька разів меншу в порівнянні з лампами розжарювання. Лампи з СД можуть розроблятися двох модифікацій. Перша - із захисною кулею (поз.7), яка застосовується у світильниках незахищених (відкритих) від вологи, пилу і випадання ламп. Друга - без захисної кулі, яка застосовується у світильниках з захисними ковпаками та інше. СД лампи більше економічні ніж лампи розжарювання, люмінесцентні лінійні і компактні люмінесцентні лампи, а термін служби світлодіодів у кілька разів вище зазначених ламп і складає близько 100тис. годин безупинної роботи. Крім того, СД лампи підлягають ремонту, що також збільшує їх термін дії. З появою світлодіодних ламп загального користування, котрі при роботі виділяють малу кількість тепла, з'являться широкомасштабні зміни в конструкціях освітлювальних приладів (світильників) із заміною існуючих дорогих матеріалів (залізо, мідь, бронза, латунь, нікель, алюміній, кераміка, скло та інші) на більш дешеві конструктивні матеріали з пластичної маси й органічного скла. Це приведе до колосальних економічних ефектів та скорочення термінів виготовлення освітлювальних приладів. Крім того, зменшаться пожежі, підвищиться надійність роботи світильників, покращиться якість світлового потоку та зменшиться стомлюваність очей. Великі переваги СД ламп дозволяє рекомендувати їх для застосування, практично, у кожній галузі народного господарства. Джерела інформації, прийняті до уваги при експертизі: 1. Каталог фирмы DELUX.LED MR16, 230V, 1,8W, 50/60 Hz, Whit, made in P.R.C., 2003 2. Каталог фирмы LIGITEK. Power light systems. LEDLAMPS with DI RECTED vicht. Светодиодное лампы серии Р-19, 220-240B, 50/60Гц, 2,0W, 2005 (прототип).
