Лампа розжарювання дяченка

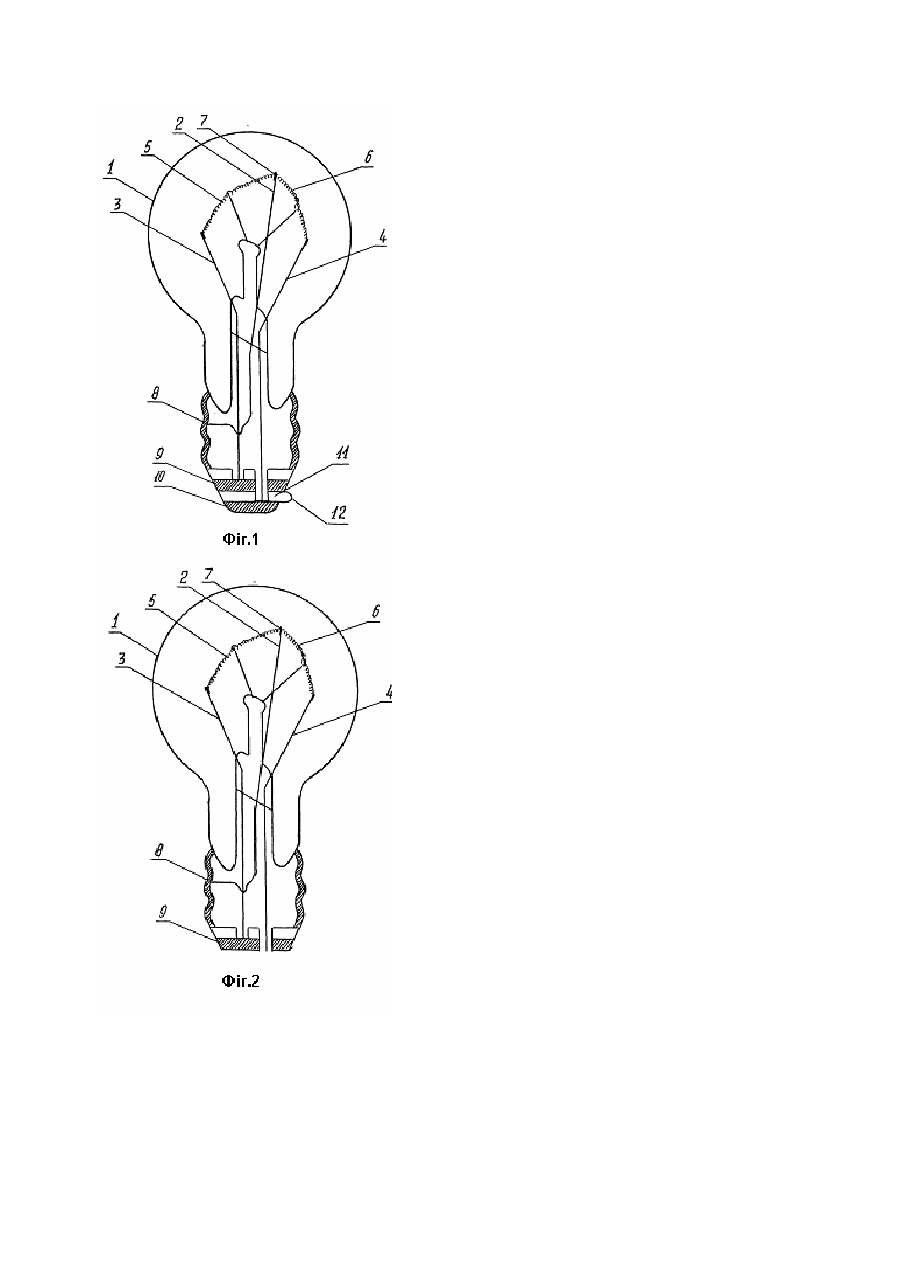

Винахід відноситься до електричної техніки і призначений для реклами, сигналізації, освітлення приміщень, вулиць, окремих порожнин, і т.ін. У якості електричного джерела освітлення найбільш поширена лампа розжарювання, яка містить скляну колбу з вольфрамовою ниткою (тіло розжарювання) всередині, яка закріплена на гачках. Електричний струм подається до нитки двома електродами. Один з яких з’єднаний з центральною частиною, а другий з нарізкою цоколя. Вольфрамова нитка, що випромінює світло, розжарюється електричним струмом до 2500-2700°С, що призводе доїї поступового випарювання і стоншення, а потім до перегорання (Ктиторов А.Ф. Практическое руководство по монтажу электрического сопротивления. –М.: Высшая школа, 1990. –с.9) Метою винаходу, що пропонується, є збільшення терміну експлуатації ламп розжарювання удвічі, а саме до 10-20тис годин. Поставлена мета досягається тим, що в скляній колбі розташовано нитка розжарювання, яка удвічі довша за нитку що звичайно використовується з тими ж технічними характеристиками, і отримує електропостачання через один електрод, що з’єднаний з одним з кінців нитки розжарюваннях і додатковий електрод, що з’єднує середину нитки розжарювання з центральною частиною цоколя. Друга половина нитки розжарювання з’єднана через електрод, що з’єднаний з серединою нитки розжарювання і електрод, що з’єднаний з центральною частиною цоколя, який вкрито прошарком ізолюючого матеріалу, на якому розташовується ще одна, зовнішня центральна частина цоколя, причому електроди ізольовані один від одного на всьому їх протязі. Прошарок ізолюючого матеріалу, що знаходиться між двома центральними частинами цоколя має виступ, натискаючи на який, його можна відламати від попередньої центральної частини цоколя. Коли до лампи подається електричний струм, він проходіть через зовнішню центральну частину цоколя, додатковий електрод, одну половину нитку розжарювання до нарізки цоколя. Коли ця нитка розжарювання перегорає, лампа викручується з патрона, зовнішня центральна частина цоколя разом з ізолюючим прошарком відламується і лампа знову вкручується у патрон. Тепер електричний струм іде через іншу центральну частину цоколя і другу половину нитки розжарювання до нарізки цоколя. Таким чином терміновій ресурс лампи зростає удвічі, тобто проти 5-10тис годин до 10-20тис годин відповідно. Запропоноване технічне рішення пояснюється кресленням, на якому: Фігура 1 - загальний вигляд лампи розжарювання з трьома електродами, ниткою, що удвічі довша за нитку розжарювання, яка звичайно використовується і двома центральними частинами цоколя, коли електричний струм проходіть через одну з половин ниток розжарювання. Фігура 2 - вигляд лампи, коли одна з половин нитки перегоріла і зовнішня центральна частина цоколя з прошарком ізолюючого матеріалу видалена; електричний струм проходе через другу половину нитку розжарювання. Лампа розжарювання складається зі скляної колби 1, усередині якої встановлено додатковий електрод 2, та електроди 3, 4 таким чином, що половина нитки розжарювання 5 з'єднана з додатковим електродом 2 і електродом 3, а інша половина з додатковим електродом 2 і електродом 4, причому додатковий електрод 2 з’єднаний з обома половинами 5 і 6 нитки розжарювання. Обидві половини 5 і 6 нитки розжарювання за технічними характеристиками є ідентичні. Додатковий електрод 2 одним кінцем з'єднаний з половинами 5 і 6 нитки розжарювання у точці 7, а другим кінцем з'єднаний з нарізкою цоколя 8; електрод 3 одним кінцем з'єднаний з половиною нитки розжарювання 5, а у точці 7 через додатковий електрод 2 з центральною частиною цоколя 9; електрод 4 одним кінцем з'єднаний з половиною нитки розжарювання 6, а у точці 7 з др угою з другою центральною частиною цоколя 10. Між двома центральними частинами цоколя 9 і 10 розташовано прошарок ізоляційного матеріалу 11, який має невеличкий виступ 12. Лампа працює таким чином. Коли цоколь лампи знаходиться у патроні при замкнутому електричному ланцюзі, електричний струм проходіть через центральну частину цоколя 10, електрод 4, половину нитки розжарювання 6, додатковий електрод 2 та нарізку цоколя 8. Коли половина нитка розжарювання 6 перегорає, лампа викручується з патрона і центральна частина цоколя 10 разом з ізолюючим прошарком 11 видаляється, і лампа знов укручується у патрон. Тепер електричний струм іде через центральну частину цоколя 9, електрод 3, половину нитки розжарювання 5, додатковий електрод 2 та нарізку цоколя 8. Оскільки обидві половини нитки розжарювання 5 і 6 мають однакові технічні характеристики, термін експлуатації лампи зростає удвічі.
