Верстат для підводного буріння

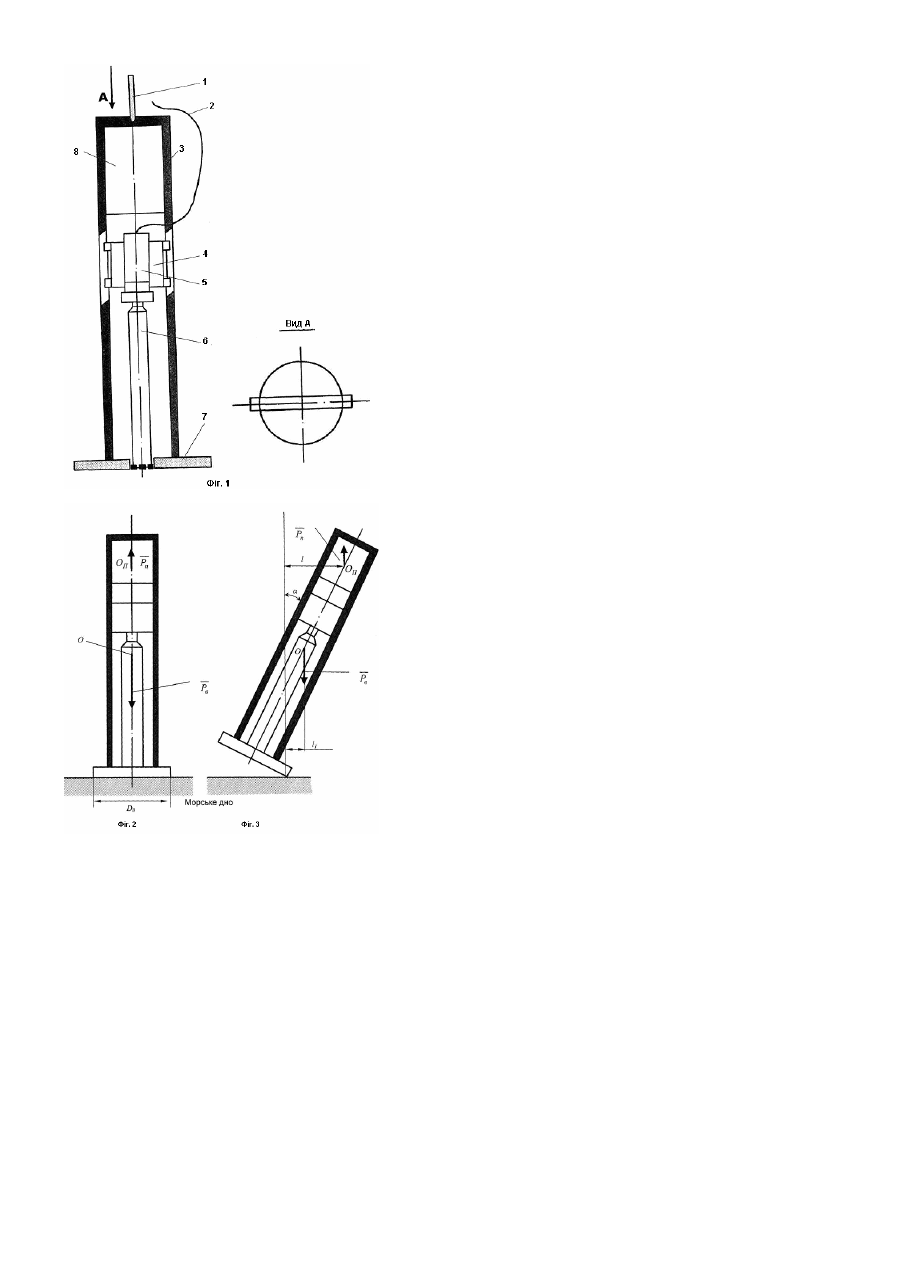

Корисна модель відноситься до бурової те хніки, зокрема, до верстатів для підводного однорейсового буріння. Відомі верста ти для пі дво дно го буріння [1 , 2 ], що включають в констр ук цію опорну раму, направляючі елементи, колонковий набір (ґрунтонос); занурювання останніх в донні відкладення забезпечує р ухомий обертач (вібратор ) з електро-, гідро- або пневматичним приводом. Рама з направляючими елементами фіксує колонковий набір в вертикальному положенні, забезпечує осьове переміщення бурового інструменту в процесі буріння. Недоліком верстатів являється низька стійкість рами при нахилі морського дна; верстати надійно працюють при куті нахилу до 15° [1]. Найбільш близьким до верстата, що заявляється, є прямоточний віброзонд з вібромотором [2], (стор.209). Віброзонд включає в конструкцію опорну раму з короткою нап ра вля ючою тр убо ю , колонко ву тр убу, ві бромоло т, поп ла вок , тро с. По плавок закріплений на тросі, забезпечує підвищену стійкість пристрою на морському дні. Недолік віброзонду пов'язаний з тим, що поплавок не має з ним жорсткого зв'язку, тому при нахилі пристрою поплавок відхиляється від його осі, це визначає зменшення моменту сили, що виштовхує; оскільки вказаний момент визначає стійкість устрою на дні, його зменшення дає негативний результат: стійкість пристрою зменшується. Метою корисної моделі є підвищення стійкості верстата для підводного буріння на дні водойми. Поставлена мета досягається тим, що верстат включає опорну плиту, направляючу раму, рухомий двигун, колонковий набір, поплавок, який жорстко закріплений в верхній ча стині н апра вляючо ї рами ; пр ичом у ви со та рами п ере ви щує сум арн у до вжин у колонкового набору та рухомого двигуна. На Фіг.1 зображений верста т підводно го буріння, який включає трос - 1 . електрокабель - 2 , напра вляючу раму - 3, каре тк у - 4 , е лектро двигун - 5 , до яко го приєднаний відцентровий насос та редуктор, колонковий набір - 6, опорну плиту - 7, поплавок - 8 . П-подібна рама жорстко з'єднана з плитою, по направляючим рами вільно переміщується каретка з установленим на ній електродвигуном, до нижньої частини якого приєднаний відцентровий насос та редуктор. До відомого валу редуктора прикріплений колонковий набір, який центрується у отворі плити. В верхній частині направляючої рами жорстко закріплений поплавок. Верстат для підводного буріння працює таким чином. З борту спеціалізованого судна на тросі пристрій оп ускається на дно во дойми, колонковий набір контактує з донними ві дкла деннями і пе ремі щує каре тк у з при єднан ими а гре га тами в вер хнє положення; вага цих р ухомих елементів визначає осьове зусилля на породоруйнівний інструмент. Включається електродвигун , при цьому відцентро вий насос забезпечує циркуляцію промивальної рідини, колонковому набору надається обертання, відбувається буріння свердловини. При вертикальному положенні верстата (Фіг.2) зусилля тяжіння Pв і зусилля, що виштовхує, Pn діють по його осі. При нахилі верстата (Фіг.3) момент зусилля Pв визначає його перевертання, а момент зусилля Pn перешкоджає цьому. Завдяки тому, що поплавок жорстко з'єднаний з рамою, його відхилення від осі пристрою не відбувається, відповідно не зменшується момент зусилля Pn , що визначає максимальну стійкість верстата на дні водойми. Наявність поплавка та його жорстке закріплення на рамі не тільки забезпечують підви щен у стійкість верста та, а ле і зменшують напр уження в тросі при сп усканні та підійманні пристрою, що є особливо важливим фактором при значній глибині водойми. Установка забезпечує однорейсове буріння на глибину, яка відповідає довжині колонкової труби; при завершенні рейсу електродвигун відключається, установка на тросі підіймається з води і встановлюється на судні, з колонкової труби виймається керн для послідуючого вивчення. Джерела інформації 1. Лукошков А.В., Шелковников И.Г. Вращательные пробоотборники для исследования морского дна //Обзор. Техн. и те хнол. геол. развед. работ; орг. производства . - М: ВИЭМС , 1978. -60с. 2. Смолдырёв А.Е. Методика и техника морских геологоразведочных работ. -М: Недр а, 19 78 . -303 с.
