Спосіб буріння свердловини та пристрій для буріння

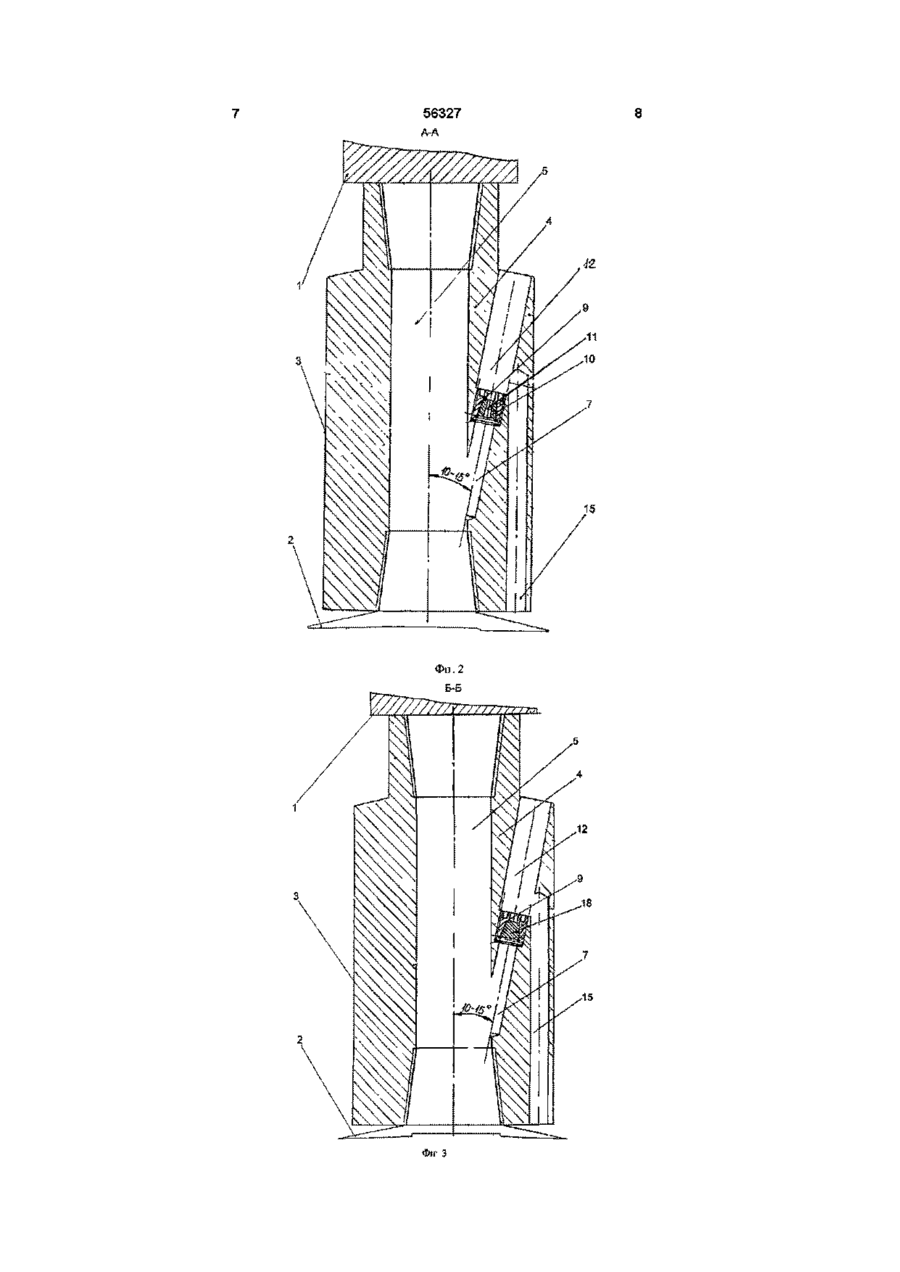

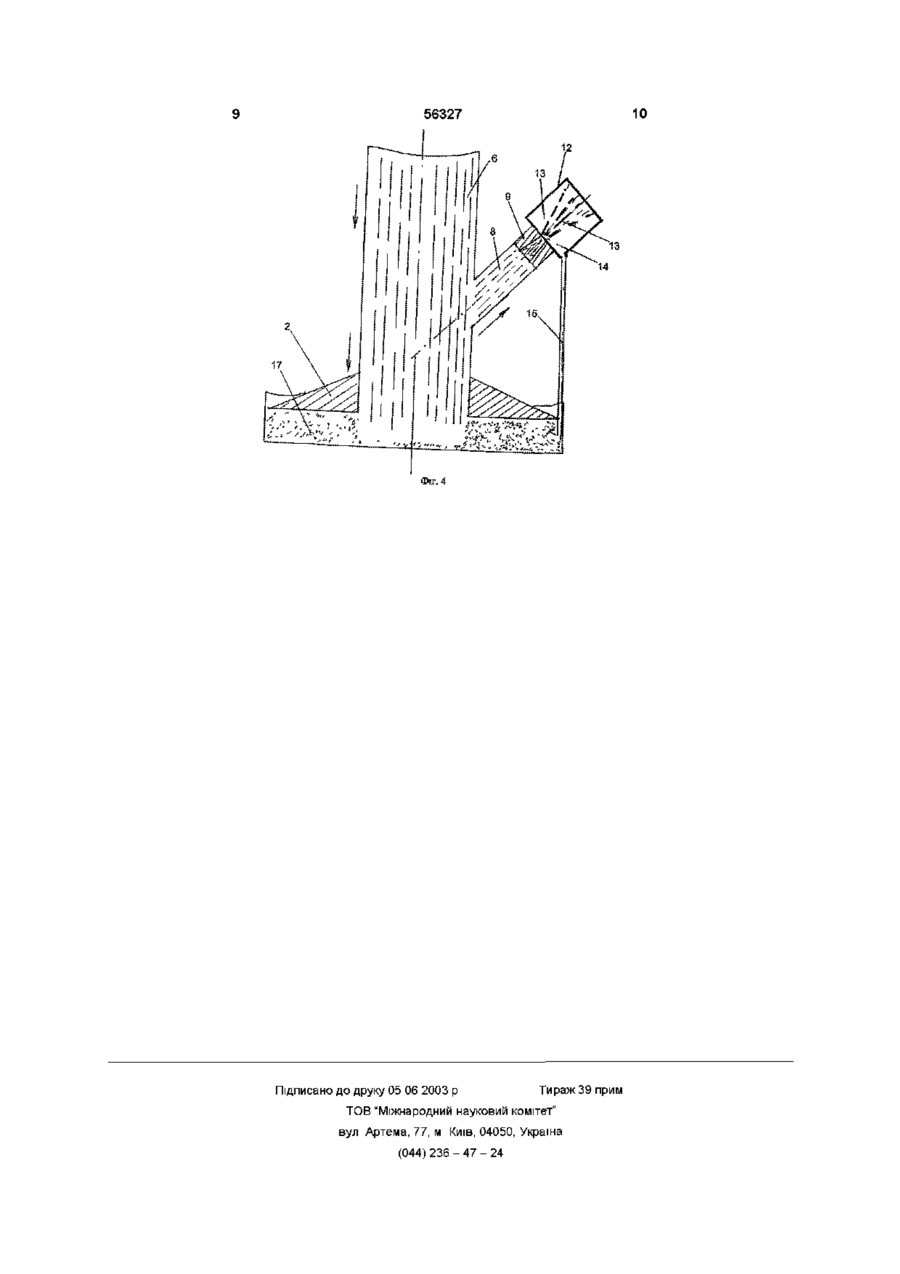

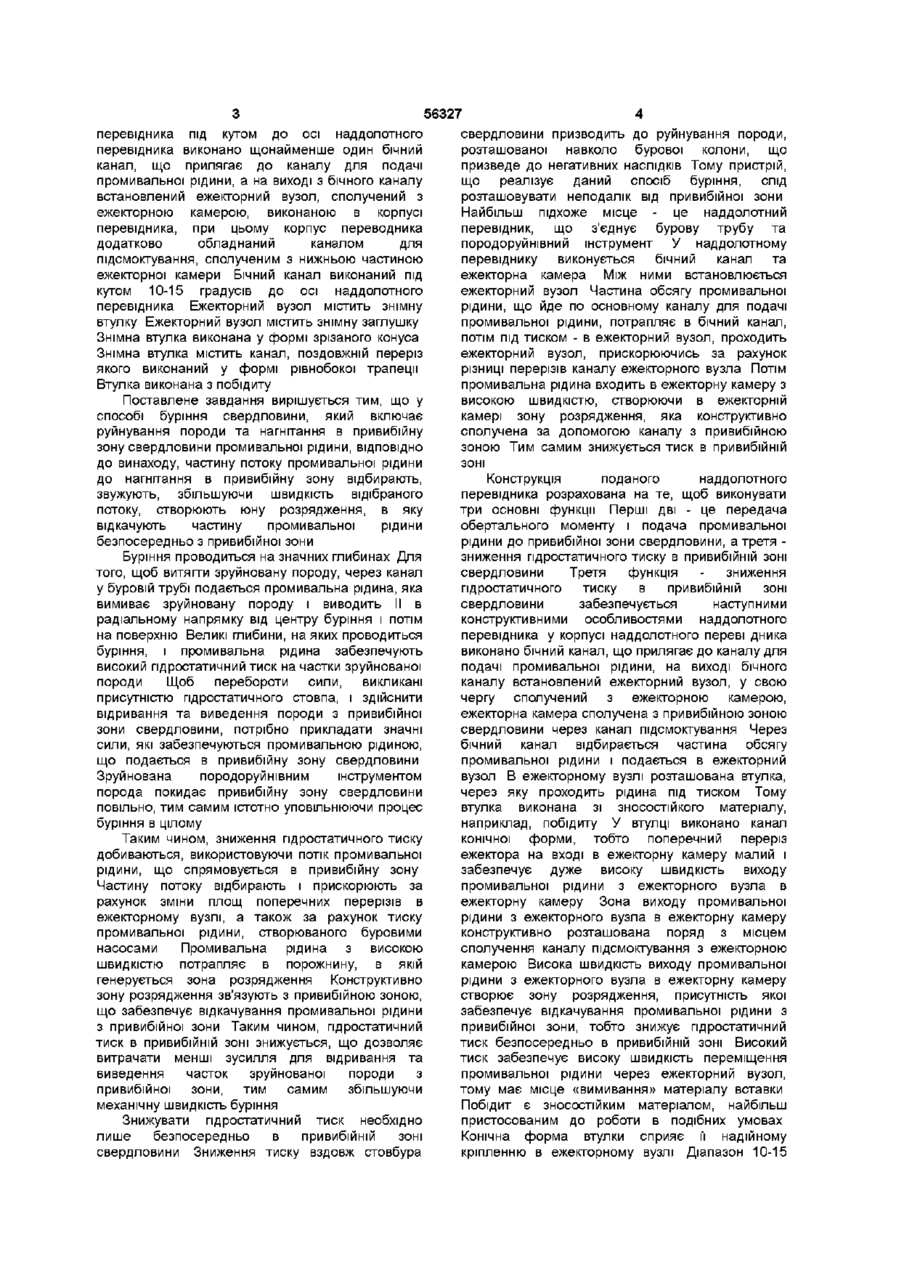

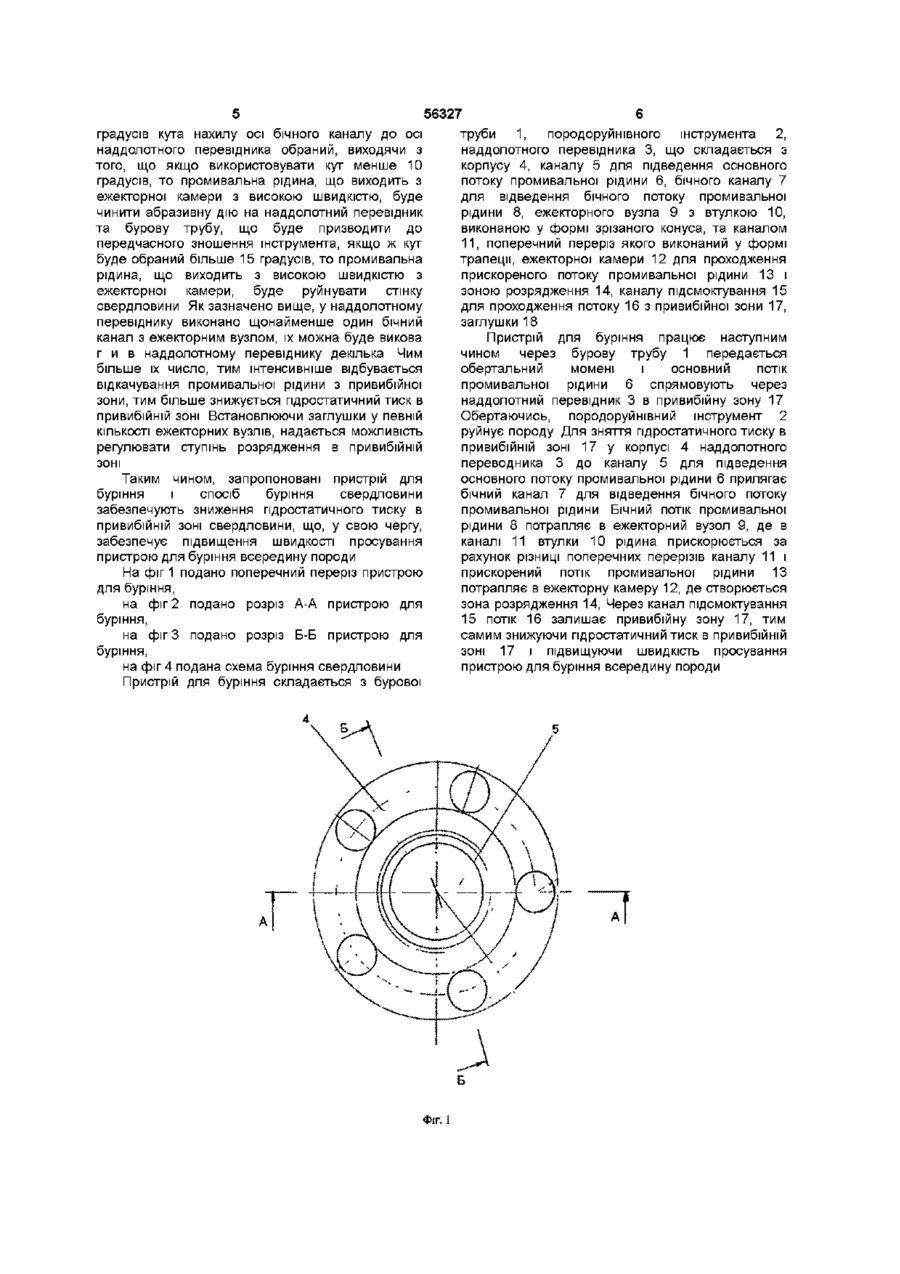

1 Спосіб буріння свердловини, що включає руйнування породи, нагнітання в привибійну зону промивальної рідини, який відрізняється тим, що частину потоку промивальної рідини до подання в привибійну зону відбирають, звужують, збільшуючи швидкість потоку, і тим самим створюють зону розрядження, в якій відкачують частину промивальної рідини безпосередньо з привибійної зони 2 Пристрій для буріння, що містить бурову трубу, сполучену з наддолотним перевідником із закріпленим у ньому породоруйнівним інструментом, який відрізняється тим, що у корпусі наддолотного перевідника під кутом до його осі виконано щонайменше один бічний канал, що прилягає до каналу для подання промивальної рідини, а на виході з бічного каналу встановлено ежекторний вузол, сполучений з ежекторною камерою, виконаною в корпусі наддолотного перевідника, при цьому корпус наддолотного перевідника додатково обладнаний каналом для підсмоктування, що сполучений з нижньою частиною ежекторної камери 3 Пристрій за п 2, який відрізняється тим, що бічний канал виконаний під кутом 10-15 градусів до осі наддолотного перевідника 4 Пристрій за п 2 або п 3, який відрізняється тим, що ежекторний вузол містить знімну втулку 5 Пристрій за одним з пп 2 - 4 , який відрізняється тим, що вузол містить знімну заглушку 6 Пристрій за одним з пп 2 - 5 , який відрізняється тим, що знімна втулка виконана у формі зрізаного конуса 7 Пристрій за одним з пп 2 - 6 , який відрізняється тим, що втулка містить канал, поздовжній переріз якого виконаний у формі рівнобедреної трапеції 8 Пристрій за одним з пп 2 - 7 , який відрізняється тим, що втулка виконана з побідиту О со (О Винахід стосується гірничодобувної промисловості, зокрема нафтогазови добутку, і призначений для спорудження свердловини ВІДОМІ спосіб буріння свердловини, що включає руйнування породи, нагнітання промивальної рідини в привибійну зону (див , книгу Иночкин П Т , Справочник бурового мастера М » Недра, 1968) Відомий пристрій для буріння, прийнятий за прототип, що включає бурову трубу, сполучену з наддолотним перевідником, на якому закріплений породоруйнівний інструмент (див книгу Иночкин П Т, Справочник бурового мастера М , Недра , 1968) Недоліком відомого пристрою і способу буріння є його недостатньо висока швидкість просування всередину породи В основу винаходу покладено завдання підвищення швидкості просування пристрою для буріння всередину породи за рахунок зниження гідростатичного тиску в привибійній зоні свердловини, а також створення високоефективного способу буріння свердловини за рахунок збільшення швидкості просування пристрою для буріння всередину породи шляхом зниження гідростатичного тиску в привибійній зоні свердловини Поставлене завдання вирішується тим, що пристрій для буріння, який містить бурову трубу, сполучену з наддолотним перевідником із закріпленим у ньому породоруйнівним Інструментом, при цьому у корпусі перевідника виконані канал для подачі промивальної рідини, ВІДПОВІДНО до винаходу, у корпусі наддолотного ю 56327 перевідника під кутом до осі наддолотного свердловини призводить до руйнування породи, перевідника виконано щонайменше один бічний розташованої навколо бурової колони, що канал, що прилягає до каналу для подачі призведе до негативних наслідків Тому пристрій, промивальної рідини, а на виході з бічного каналу що реалізує даний спосіб буріння, слід встановлений ежекторний вузол, сполучений з розташовувати неподалік від привибійної зони ежекторною камерою, виконаною в корпусі Найбільш підхоже місце - це наддолотний перевідника, при цьому корпус переводника перевідник, що з'єднує бурову трубу та додатково обладнаний каналом для породоруйнівний інструмент У наддолотному підсмоктування, сполученим з нижньою частиною перевіднику виконується бічний канал та ежекторної камери Бічний канал виконаний під ежекторна камера Між ними встановлюється кутом 10-15 градусів до осі наддолотного ежекторний вузол Частина обсягу промивальної перевідника Ежекторний вузол містить знімну рідини, що йде по основному каналу для подачі втулку Ежекторний вузол містить знімну заглушку промивальної рідини, потрапляє в бічний канал, Знімна втулка виконана у формі зрізаного конуса потім під тиском - в ежекторний вузол, проходить Знімна втулка містить канал, поздовжній переріз ежекторний вузол, прискорюючись за рахунок якого виконаний у формі рівнобокої трапеції різниці перерізів каналу ежекторного вузла Потім Втулка виконана з побідиту промивальна рідина входить в ежекторну камеру з високою швидкістю, створюючи в ежекторній Поставлене завдання вирішується тим, що у камері зону розрядження, яка конструктивно способі буріння свердловини, який включає сполучена за допомогою каналу з привибійною руйнування породи та нагнітання в привибійну зоною Тим самим знижується тиск в привибійній зону свердловини промивальної рідини, ВІДПОВІДНО зоні до винаходу, частину потоку промивальної рідини до нагнітання в привибійну зону відбирають, Конструкція поданого наддолотного звужують, збільшуючи швидкість відібраного перевідника розрахована на те, щоб виконувати потоку, створюють юну розрядження, в яку три основні функції Перші дві - це передача відкачують частину промивальної рідини обертального моменту і подача промивальної безпосередньо з привибійної зони рідини до привибійної зони свердловини, а третя зниження гідростатичного тиску в привибійній зоні Буріння проводиться на значних глибинах Для свердловини Третя функція зниження того, щоб витягти зруйновану породу, через канал гідростатичного тиску в привибійній зоні у буровій трубі подається промивальна рідина, яка свердловини забезпечується наступними вимиває зруйновану породу і виводить II в конструктивними особливостями наддолотного радіальному напрямку від центру буріння і потім перевідника у корпусі наддолотного переві дника на поверхню Великі глибини, на яких проводиться виконано бічний канал, що прилягає до каналу для буріння, і промивальна рідина забезпечують подачі промивальної рідини, на виході бічного високий гідростатичний тиск на частки зруйнованої каналу встановлений ежекторний вузол, у свою породи Щоб перебороти сили, викликані чергу сполучений з ежекторною камерою, присутністю гідростатичного стовпа, і здійснити ежекторна камера сполучена з привибійною зоною відривання та виведення породи з привибійної свердловини через канал підсмоктування Через зони свердловини, потрібно прикладати значні бічний канал відбирається частина обсягу сили, які забезпечуються промивальною рідиною, промивальної рідини і подається в ежекторний що подається в привибійну зону свердловини вузол В ежекторному вузлі розташована втулка, Зруйнована породоруйнівним інструментом через яку проходить рідина під тиском Тому порода покидає привибійну зону свердловини втулка виконана зі зносостійкого матеріалу, повільно, тим самим істотно уповільнюючи процес наприклад, побідиту У втулці виконано канал буріння в цілому конічної форми, тобто поперечний переріз Таким чином, зниження гідростатичного тиску ежектора на вході в ежекторну камеру малий і добиваються, використовуючи потік промивальної забезпечує дуже високу швидкість виходу рідини, що спрямовується в привибійну зону промивальної рідини з ежекторного вузла в Частину потоку відбирають і прискорюють за ежекторну камеру Зона виходу промивальної рахунок зміни площ поперечних перерізів в рідини з ежекторного вузла в ежекторну камеру ежекторному вузлі, а також за рахунок тиску конструктивно розташована поряд з місцем промивальної рідини, створюваного буровими сполучення каналу підсмоктування з ежекторною насосами Промивальна рідина з високою камерою Висока швидкість виходу промивальної швидкістю потрапляє в порожнину, в якій рідини з ежекторного вузла в ежекторну камеру генерується зона розрядження Конструктивно створює зону розрядження, присутність якої зону розрядження зв'язують з привибійною зоною, забезпечує відкачування промивальної рідини з що забезпечує відкачування промивальної рідини привибійної зони, тобто знижує гідростатичний з привибійної зони Таким чином, гідростатичний тиск безпосередньо в привибійній зоні Високий тиск в привибійній зоні знижується, що дозволяє тиск забезпечує високу швидкість переміщення витрачати менші зусилля для відривання та промивальної рідини через ежекторний вузол, виведення часток зруйнованої породи з тому має місце «вимивання» матеріалу вставки привибійної зони, тим самим збільшуючи Побідит є зносостійким матеріалом, найбільш механічну швидкість буріння пристосованим до роботи в подібних умовах Конічна форма втулки сприяє її надійному Знижувати гідростатичний тиск необхідно кріпленню в ежекторному вузлі Діапазон 10-15 лише безпосередньо в привибійній зоні свердловини Зниження тиску вздовж стовбура 56327 труби 1, породоруйнівного інструмента 2, наддолотного перевідника 3, що складається з корпусу 4, каналу 5 для підведення основного потоку промивальної рідини 6, бічного каналу 7 для відведення бічного потоку промивальної рідини 8, ежекторного вузла 9 з втулкою 10, виконаною у формі зрізаного конуса, та каналом 11, поперечний переріз якого виконаний у формі трапеції, ежекторної камери 12 для проходження прискореного потоку промивальної рідини 13 і зоною розрядження 14, каналу підсмоктування 15 для проходження потоку 16 з привибійної зони 17, заглушки 18 Пристрій для буріння працює наступним чином через бурову трубу 1 передається обертальний момені і основний потік промивальної рідини 6 спрямовують через наддолотнии перевідник 3 в привибійну зону 17 Обертаючись, породоруйнівний інструмент 2 руйнує породу Для зняття гідростатичного тиску в привибійній зоні 17 у корпусі 4 наддолотного переводника 3 до каналу 5 для підведення ЗОНІ основного потоку промивальної рідини 6 прилягає Таким чином, запропоновані пристрій для бічний канал 7 для відведення бічного потоку буріння і спосіб буріння свердловини промивальної рідини Бічний потік промивальної забезпечують зниження гідростатичного тиску в рідини 8 потрапляє в ежекторний вузол 9, де в привибійній зоні свердловини, що, у свою чергу, каналі 11 втулки 10 рідина прискорюється за забезпечує підвищення швидкості просування рахунок різниці поперечних перерізів каналу 11 і пристрою для буріння всередину породи прискорений потік промивальної рідини 13 На фіг 1 подано поперечний переріз пристрою потрапляє в ежекторну камеру 12, де створюється для буріння, зона розрядження 14, Через канал підсмоктування на фіг 2 подано розріз А-А пристрою для 15 потік 16 залишає привибійну зону 17, тим буріння, самим знижуючи гідростатичний тиск в привибійній на фіг 3 подано розріз Б-Б пристрою для зоні 17 і підвищуючи швидкість просування буріння, пристрою для буріння всередину породи на фіг 4 подана схема буріння свердловини Пристрій для буріння складається з бурової градусів кута нахилу осі бічного каналу до осі наддолотного перевідника обраний, виходячи з того, що якщо використовувати кут менше 10 градусів, то промивальна рідина, що виходить з ежекторної камери з високою швидкістю, буде чинити абразивну дію на наддолотнии перевідник та бурову трубу, що буде призводити до передчасного зношення інструмента, якщо ж кут буде обраний більше 15 градусів, то промивальна рідина, що виходить з високою швидкістю з ежекторної камери, буде руйнувати стінку свердловини Як зазначено вище, у наддолотному перевіднику виконано щонайменше один бічний канал з ежекторним вузлом, їх можна буде викова г и в наддолотному перевіднику декілька Чим більше їх число, тим інтенсивніше відбувається відкачування промивальної рідини з привибійної зони, тим більше знижується гідростатичний тиск в привибійній зоні Встановлюючи заглушки у певній КІЛЬКОСТІ ежекторних вузлів, надається можливість регулювати ступінь розрядження в привибійній Фіг. 1 10 56327 1 2 Фіг. 4 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
