Одоризатор газу

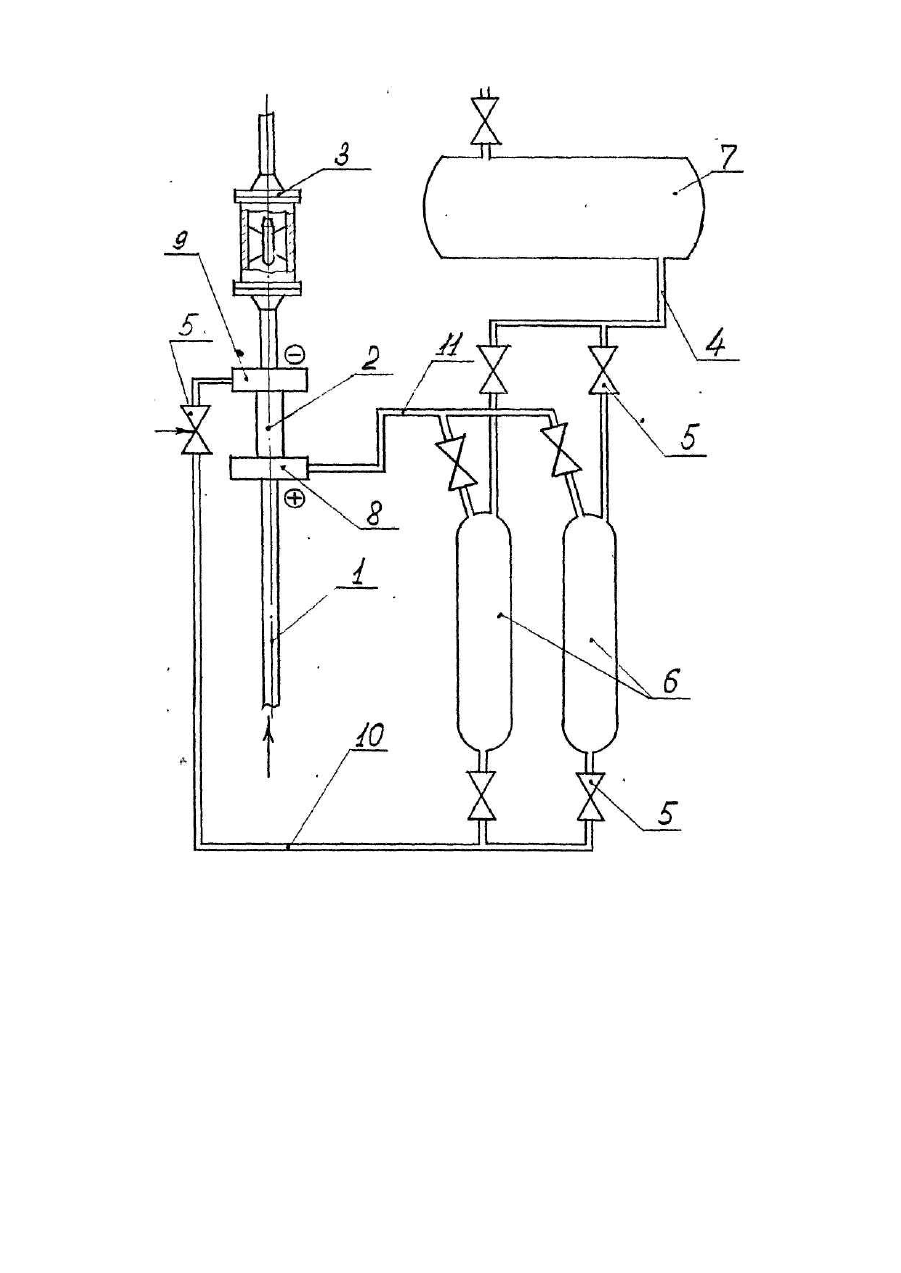

Полезная модель - одоризатор газа, относится к трубопроводному транспорту, а именно к конструкциям установок для дозированного ввода химреактивов, например, одоранта-этилмеркаптана, в поток транспортируемого продукта (газа) и может быть использована на газораспределительных станциях, а также при производстве и транспортировке сжиженного газа для придания газу резкого предупреждающего запаха обязательной технологической операции перёд подачей газа потребителю. Известны одоризаторы газа, содержащие трубопровод, диафрагму в виде мерной шайбы, создающей перепад давления, и дозатор, заполненный одорантом [Авт.св. СССР № 1657846, кл. F 17 D 3/12, 1989; Авт.св. СССР № 1706491, кл. F 17 D 3/12, 1992]. Указанные одоризаторы газа не обеспечивают поддержание высокой точности постоянной заданной степени одоризации, т.к. одорант может неравномерно распространяться по объему газа, находящегося в трубопроводе. Наиболее близким к предложенному техническому решению является одоризатор газа, содержащий емкость, заполненную жидким одорантом, трубопровод газа с диафрагмой и дозатор с системой трубок с регулирующими вентилями, связанный с трубопроводом газа - прототип (см. Инструкцию по эксплуатации "Автоматическая газораспределительная станция" - АГРС 1 /3, раздел 4.4. Одоризатор, лист 19). Копия описания прототипа прилагается. Такие одоризаторы не обеспечивают поддержания высокой точности заданной степени одоризации и не могут применяться при одоризации сжиженного газа, имеющего более высокую плотность, в связи с чем одорант не может равномерно распространяться по объему газа. В основу полезной модели поставлена задача, усовершенствования одоризатора газа, в котором путем установки в трубопроводе завихрителя-перемешивателя интенсифицируется смешивание газа с одорантом и за счет этого обеспечивается возможность использования его для одоризации сжиженного газа и более равномерное распределение одоранта по объему газа, что расширяет функциональные возможности одоризатора и улучшает его те хнологические и эксплуатационные качества. Поставленная задача решается за счет того, что в одоризаторе газа, содержащем емкость, заполненную жидким одорантом, трубопровод газа с диафрагмой и дозатор, системой трубок с регулирующими вентилями связанный с трубопроводом газа, в последнем по ходу газа, после диафрагмы за трубкой подачи одоранта установлен завихрите ль - перемешиватель газа. Снабжение трубопровода завихрителем-перемешивателем, устанавливаемым после диафрагмы за трубкой подачи одоранта, позволяет идентифицировать процесс смешивания газа с одорантом и одоризировать даже сжиженный газ, что не обеспечивает обычные известные одоризаторы газа. Кроме того, известные одоризаторы не обеспечивают равномерное смешивание газа с одорантом по объему трубопровода и, тем самым, высокую точность заданной степени одоризации. Снабжение трубопровода завихрителем-перемешивателем позволяет более тщательно смешивать газ и одорант, обеспечить равномерную и более высокую точность степени одоризации. Таким" образом, предлагаемая конструкция усовершенствованного одоризатора обладает более высокими технологическими и эксплуатационными показателями и имеет более широкие функциональные возможности, На чертеже показана технологическая схема предлагаемого одоризатора газа, Одоризатор содержит трубопровод газа 1, в котором установлена диафрагма 2 и завихрительперемешиватель 3. Трубопровод 1 через систему трубок 4 с регулир ующими вентилями 5 соединен с мерными емкостями с жидким одорантом, расход которого пополняется из большой емкости 7. Диафрагма 2 содержит две камеры 8 и 9, которые трубками 10 и 11 соединены с мерными емкостями 6. Одоризатор газа работает следующим образом Одорант, например этилмеркаптан, из большой емкости 7 через систему трубок 4 и регулирующих вентилей 5 поступает в мерные емкости 6, Туда же по трубке 11 из камеры 8 поступает газ, выдавливающий из мерных емкостей 6 одорант, который по трубке 10 поступает в камеру 9 диафрагмы 2 и далее в трубопровод 1, где смешивается с газом или сжиженным газом. Смесь сжиженного газа (газа) и одоранта, проходя через завихритель-перемешиватель 3, тщательно перемешивается, обеспечивая равномерное распределение одоранта по объему природного газа, в том числе сжиженного.
