Спосіб демінералізації питної води
Номер патенту: 23637
Опубліковано: 11.06.2007
Автори: Ріло Ілля Павлович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат

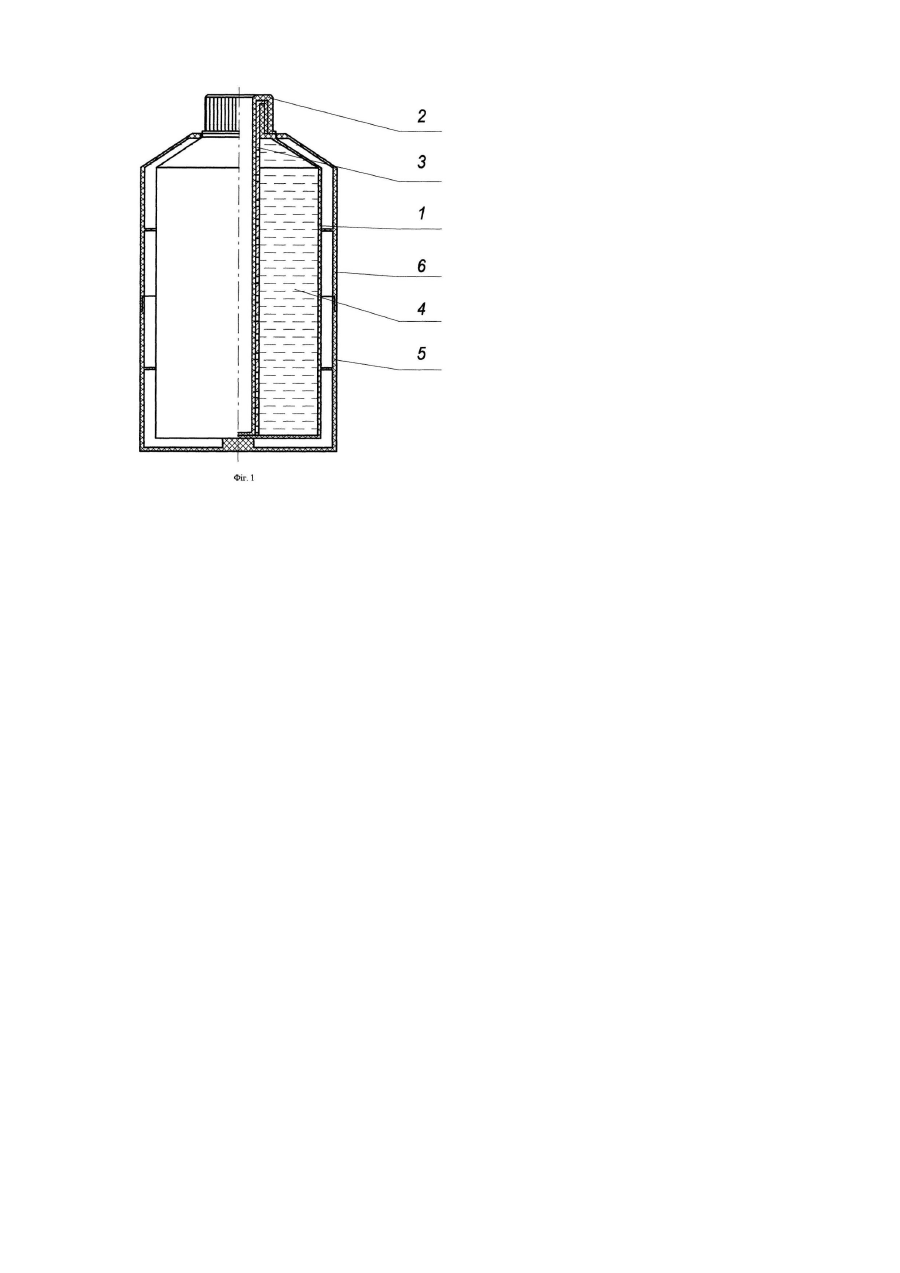

Спосіб демінералізації питної води заморожуванням і розморожуванням у посудині циліндричної форми, який відрізняється тим, що воду заморожують у посудині, в якій через заливну горловину до дна встановлена циліндрична перфорована трубка, у циліндричній перфорованій трубці встановлена пустотіла гайка-циліндрична трубка з суцільним дном з боку дна посудини, після повного заморожування води посудину вертикально встановлюють у теплоізоляційний кожух, у пустотілу гайку-циліндричну трубку, яка контактує з внутрішньою поверхнею циліндричної перфорованої трубки, заливають теплу воду і демонтують, після демонтажу пустотілої гайки-циліндричної трубки з суцільним дном посудину повертають доверху дном, а донизу - зливною горловиною, і встановлюють над посудиною для прийому води, що розмерзається і витікає через циліндричну перфоровану трубку, частину початково отриманої води до 25 % зливають як розсіл, із залишку льоду отримують очищену воду, для прискорення розморожування води з посудини знімають теплоізоляційний кожух.
Текст
Корисна модель відноситься до технологій і технічних засобів опріснення мінералізованих вод призначених для водозабезпечення в побуті та промисловості з використанням штучного холоду чи природних кліматичних факторів. Відомий спосіб [див. патент РФ №2186033] опріснення мінералізованої води шляхом ΰ заморожування і розморожування таким чином, що вихідну воду заморожують у посудині з відношенням висоти до лінійного розміру поперечного порерізу більшим двох, розморожують лід в тій же посудині при температурі до 30°С і верхній очищений шар води обємом до 75% від загального обєму замороженої води зливають (сифонують), при цьому розморожування ведуть так, щоб посудина знаходилася нерухомо в вертикальному положенні, а злив очищеної води виконують не пізніше ніж через добу по закінченні розморожування. Недоліком цього способу є те, що якість отриманої демінералізованої води не висока та мала продуктивність. Відомий спосіб [див патент РФ №2186034] обезсолювання води у промисловості та побуті шляхом її заморожування і розморожування таким чином, що вихідну воду заморожують у посудині з відношенням висоти до поперечного діаметру більше двох. Після повного заморожування води у центрі дна посудини виконують отвір і за допомогою осьового нагрівача розморожують більше 15% льоду, отримуючи росіл, а лід, що залишився, розплавляють природним режимом і отримують очищену воду. Недоліком цього способу є те, що якість отримуваної демінералізованої води не висока, мала продуктивність, додаткові енергетичні витрати на розплавлення більше 15% льоду, виконання отвору у дні посудини приводить до неможливості її повторного використання. Задача корисної моделі - підвищення якості демінералізованої води, зменшення енергетичних і матеріальних витрат. Задача вирішується тим, що у відомому способі демінералізації води вихідну воду заморожують у посудиш, в якій через заливну горловину до дна встановлена циліндрична перфорована трубка, у циліндричній перфорованій трубці встановлена пустотіла гайка-циліндрична трубка з суцільним дном з сторони дна посудини, опісля повного заморожування води посудину встановлюють у теплоізоляційний кожух, у пустотілу гайку-циліндричну трубку, яка контактує з внутрішньою поверхнею циліндричної перфорованої трубки заливають теплу воду і демонтують, після демонтажу пустотілої гайки-циліндричної трубки з суцільним дном посудину повертають доверху дном - донизу заливною горловиною і встановлюють над посудиною для прийому води, що розмерзається і витікає через циліндричну перфоровану трубку, частину початково отриманої води до 25% зливають, як росіл, із остатку льоду отримують очищену воду, для прискорення розмерзання води з посудини знімають теплоізоляційний кожух. Такий спосіб демінералізації води дозволяє підвищити якість демінералізованої води, зменшити енергетичні та матеріальні затрати при її отриманні. На Фіг.1 показаний пристрій для здійснення способу демінералізації води, загальний вигляд. Спосіб демінералізації води здійснюється пристроєм, який складається з посудини 1 у вигляді пляшки, пустотілої гайки- циліндричної трубки 2 з суцільним дном, циліндричної перфорованої трубки 3, води 4 для демінералізації, теплоізоляційного кожуха у вигляді корпуса 5 і його кришки 6. Спосіб демінералізації води здійснюється пристроєм демінералізації води наступним чином. У посудину 1 у вигляді пляшки заливають воду 4 для демінералізації. Затим у заливну горловину посудини 1 у вигляді пляшки встановлюють циліндричну перфоровану трубку 3 зовнішній діаметр якої рівний або тропіки менший за внутрішній діаметр заливної горловини. Далі у циліндричну перфоровану трубку 3 встановлюють пустотілу гайку-циліндричну трубку 2 з суцільним дном, зовнішній діаметр якої рівний або трошки менший за внутрішній діаметр циліндричної перфорованої трубки 3 і герметично закривають заливну горловину посудини 1 пустотілою гайкою-циліндричною трубкою 2. Воду 4 для демінералізації у посудині 1 заморожують природним або штучним способом. Після цього посудину 1 з замороженою водою 4 встановлюють у теплоізоляційний корпус 5 і закривають кришкою 6. У пустотілу гайку-циліндричну трубку 2 заливають теплу воду, після чого стик між циліндричною перфорованою трубкою 3 і пустотілою гайкою-циліндричною трубкою 2 розмерзається і демонтується пустотіла гайка-циліндрична трубка 2. Далі пристрій для демінералізації води повертають доверху дном і встановлюють над посудиною для прийому води, що розмерзається і витікає через циліндричну перфоровану трубку 3. Перші до 25% отриманої води після розмерзання зливають, як росіл. З льоду, що залишився, розморожуванням отримують демінералізовану воду для вживання. Для прискорення розмерзання води з посудини 1 знімають кришку 6 і теплоізоляційний корпус 5.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for demineralization of potable water
Автори англійськоюRilo Illia Pavlovych, Strilets Volodymyr Mykolaiovych, Strilets Oleh Romanovych
Назва патенту російськоюСпособ деминерализации питьевой воды
Автори російськоюРило Илья Павлович, Стрилец Владимир Николаевич, Стрилец Олег Романович
