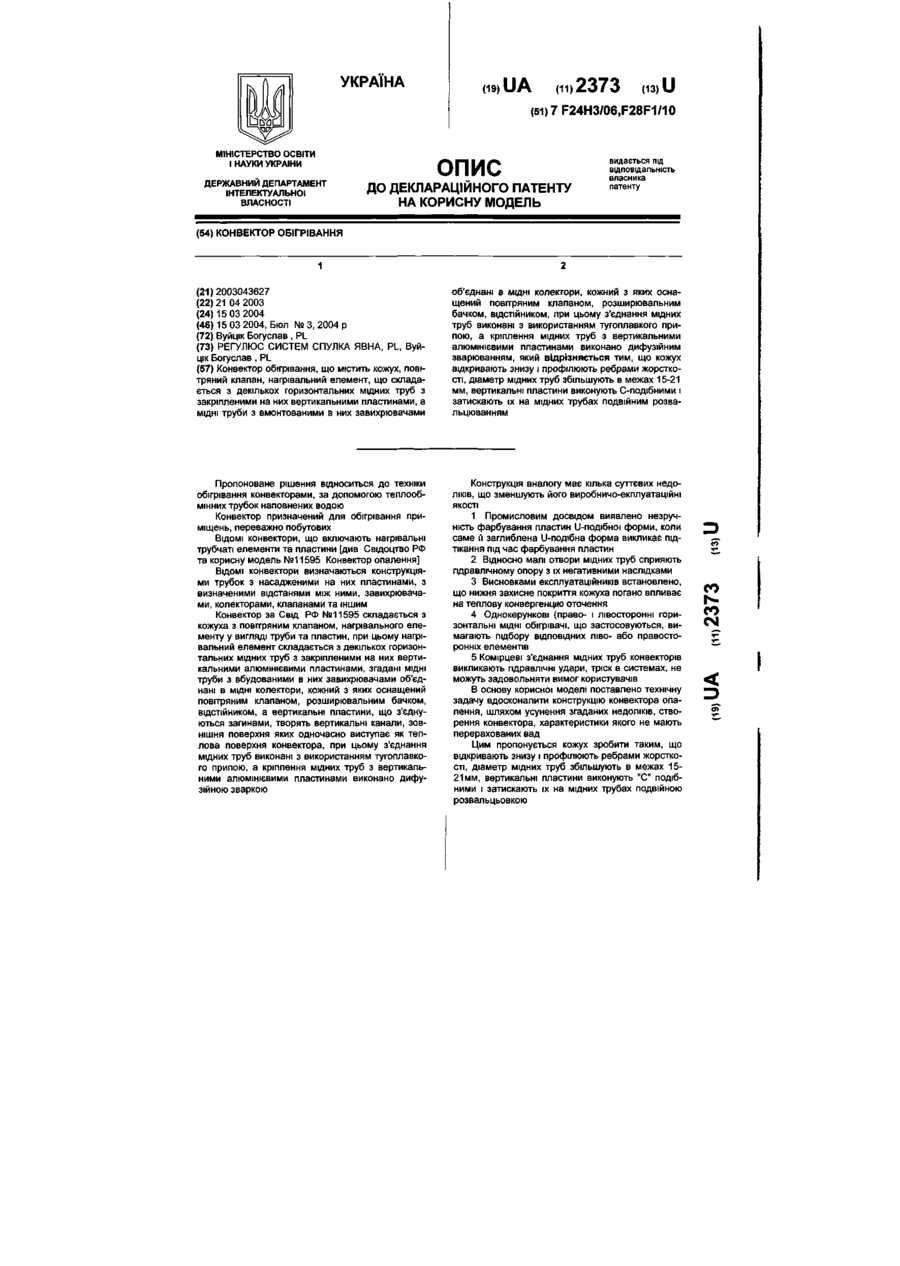

Конвектор обігрівання

Конвектор обігрівання, що містить кожух, повітряний клапан, нагрівальний елемент, що складається з декількох горизонтальних мідних труб з закріпленими на них вертикальними пластинами, а МІДНІ труби з вмонтованими в них завихрювачами об'єднані в МІДНІ колектори, кожний з яких оснащений повітряним клапаном, розширювальним бачком, ВІДСТІЙНИКОМ, при цьому з'єднання мідних труб виконані з використанням тугоплавкого припою, а кріплення мідних труб з вертикальними алюмінієвими пластинами виконано дифузійним зварюванням, який відрізняється тим, що кожух відкривають знизу і профілюють ребрами жорсткості, діаметр мідних труб збільшують в межах 15-21 мм, вертикальні пластини виконують С-подібними і затискають їх на мідних трубах подвійним розвальцюванням Пропоноване рішення відноситься до техніки обігрівання конвекторами, за допомогою теплообмінних трубок наповнених водою Конвектор призначений для обігрівання приміщень, переважно побутових ВІДОМІ конвектори, що включають нагрівальні трубчаті елементи та пластини [див Свідоцтво РФ та корисну модель №11595 Конвектор опалення] ВІДОМІ конвектори визначаються конструкціями трубок з насадженими на них пластинами, з визначеними відстанями між ними, завихрювачами, колекторами, клапанами та іншим Конвектор за Свід РФ №11595 складається з кожуха з повітряним клапаном, нагрівального елементу у вигляді труби та пластин, при цьому нагрівальний елемент складається з декількох горизонтальних мідних труб з закріпленими на них вертикальними алюмінієвими пластинами, згадані МІДНІ труби з вбудованими в них завихрювачами об'єднані в МІДНІ колектори, кожний з яких оснащений повітряним клапаном, розширювальним бачком, ВІДСТІЙНИКОМ, а вертикальні пластини, що з'єднуються загинами, творять вертикальні канали, зовнішня поверхня яких одночасно виступає як теплова поверхня конвектора, при цьому з'єднання мідних труб виконані з використанням тугоплавкого припою, а кріплення мідних труб з вертикальними алюмінієвими пластинами виконано дифузійною зваркою Конструкція аналогу має кілька суттєвих недоліків, що зменшують його виробничо-екплуатаційні якості 1 Промисловим досвідом виявлено незручність фарбування пластин U-подібноі форми, коли саме н заглиблена U-подібна форма викликає підтікання під час фарбування пластин 2 Відносно малі отвори мідних труб сприяють гідравлічному опору з їх негативними наслідками 3 Висновками експлуатаційників встановлено, що нижня захисне покриття кожуха погано впливає на теплову конвергенцію оточення 4 Однокерункові (право- і лівосторонні горизонтальні МІДНІ обігрівачі, що застосовуються, вимагають підбору ВІДПОВІДНИХ ліво- або правосторонніх елементів 5 Комірцеві з'єднання мідних труб конвекторів викликають гідравлічні удари, тріск в системах, не можуть задовольняти вимог користувачів В основу корисної моделі поставлено технічну задачу вдосконалити конструкцію конвектора опалення, шляхом усунення згаданих недоліків, створення конвектора, характеристики якого не мають перерахованих вад Цим пропонується кожух зробити таким, що відкривають знизу і профілюють ребрами жорсткості, діаметр мідних труб збільшують в межах 1521мм, вертикальні пластини виконують "С" подібними і затискають їх на мідних трубах подвійною розвальцьовкою СО со CM
